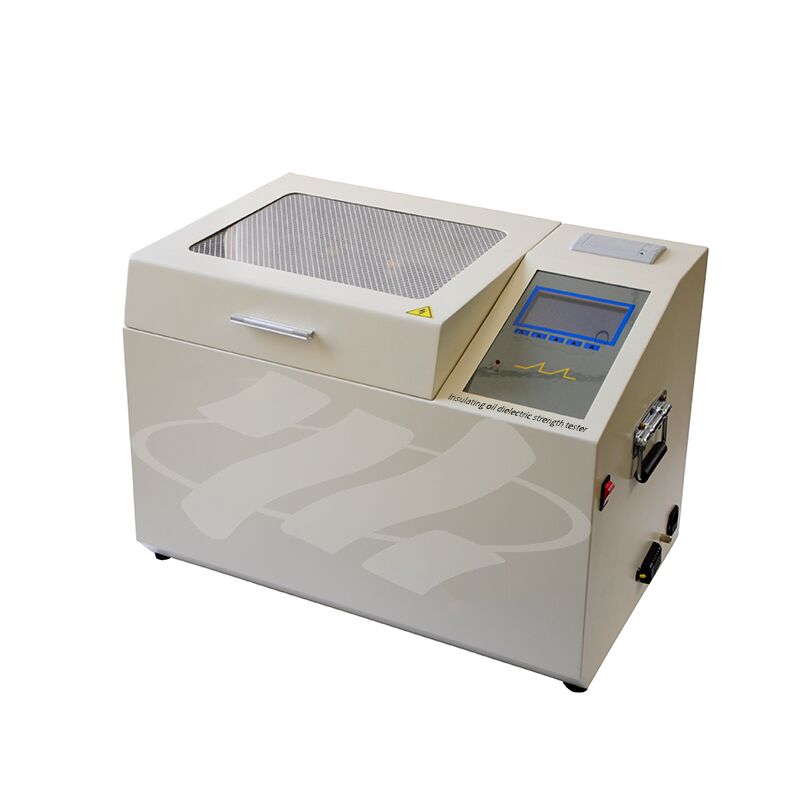

W pełni automatyczny tester oleju izolacyjnego o napięciu 80 kV

XHYY102S

Systemy energetyczne, systemy kolejowe, duże zakłady petrochemiczne i przedsiębiorstwa górnicze eksploatują znaczną ilość urządzeń elektrycznych, z których większość wykorzystuje izolację olejową do wewnętrznej ochrony dielektrycznej. Ocena wytrzymałości dielektrycznej oleju izolacyjnego jest istotnym, regularnym wymogiem testowym w tych sektorach. Aby sprostać takim potrzebom rynkowym, nasza firma niezależnie zbadała, opracowała i wyprodukowała linię testerów wytrzymałości dielektrycznej oleju izolacyjnego, ściśle zgodnie z normą krajową GB/T507-2002, normą branżową DL429.9-91 oraz najnowszą normą przemysłu energetycznego DL/T846.7-2004. Z mikrokomputerem jednoukładowym jako głównym komponentem, instrument ten osiąga pełną automatyzację procesu testowania. Oferuje wysoką precyzję pomiaru, znacznie zwiększa wydajność operacyjną i jednocześnie w znacznym stopniu zmniejsza obciążenie pracą personelu na miejscu.

Główne funkcje i cechy

Cechy instrumentu

1. Instrument jest sterowany przez mikrokomputer jednoukładowy o dużej pojemności, a praca jest stabilna i niezawodna;

2. Instrument jest wyposażony w funkcje wyświetlania temperatury, wilgotności i zegara oraz funkcję alarmu uziemienia, aby przypomnieć klientom o zwracaniu uwagi na bezpieczeństwo;

3. W instrumencie zainstalowano szerokopasmowy obwód kontrolny, aby zapobiec awariom;

4. Różne opcje operacyjne, program instrumentu posiada dwie metody norm krajowych GB1986 i GB2002 oraz operacje zdefiniowane przez użytkownika, które mogą dostosować się do różnych wyborów różnych użytkowników;

5. Kubek olejowy instrumentu jest formowany przez jednorazowe odlewanie ze specjalnego szkła, co zapobiega występowaniu zjawisk zakłóceń, takich jak wyciek oleju;

6. Unikalna konstrukcja próbkowania zacisku wysokiego napięcia instrumentu pozwala na bezpośrednie wprowadzenie wartości testowej do konwertera A/D, unikając błędu w obwodzie analogowym i czyniąc wynik pomiaru bardziej precyzyjnym;

7. Instrument posiada wbudowane funkcje ochrony nadprądowej, przepięciowej, zwarciowej i inne, a także silną zdolność przeciwzakłóceniową i dobrą kompatybilność elektromagnetyczną;

Uwagi:

1. Ekran LCD: Wyświetlanie daty, godziny, parametrów pracy, wyników testów, komunikatów menu operacyjnego i innych powiązanych informacji;

2. Klawisze funkcyjne: Wybierz, aby ustawić parametry pracy;

3. Drukarka: Wydruk średniej z pojedynczych i wielu wyników testów;

4. Przełącznik prędkości narastania: Wybierz spośród różnych prędkości narastania

5. Lampka kontrolna :Gdy światło jest włączone, oznacza to, że odpowiednie kroki operacyjne są w toku;

6. Pokrywa kubka olejowego: Włóż lub wyjmij kubek olejowy po otwarciu i przetestuj po zamknięciu

7. Czujnik temperatury i wilgotności :Mierzy temperaturę w stopniach Celsjusza i wilgotność względną oraz konwertuje na sygnał cyfrowy do wyświetlania

8. Kołek uziemiający: Niezawodne gniazdo połączenia z uziemieniem

9. Gniazdo zasilania: Dobrze podłączony przewód zasilający AC 220V 50Hz

10. Włącznik zasilania: Kontrola włączania i wyłączania zasilania instrumentu

11. Znak bezpieczeństwa wysokiego napięcia: Trójkątny znak wskazujący niebezpieczeństwo wysokiego napięcia
