🎯 Aplikacja docelowa: Zaprojektowany specjalnie dla zespołów zajmujących się zapobiegawczym utrzymaniem ruchu w energetyce oraz inżynierów zarządzających aktywami stacji, którzy polegają na planowanych pomiarach rezystancji DC w celu wykrycia degradacji uzwojeń przed wystąpieniem awarii. W przeciwieństwie do przyrządów kontroli jakości fabrycznej, XZH TEST XHZ1320A priorytetowo traktuje trwałość w terenie, przepływy pracy testów jednym dotknięciem, zintegrowane rozmagnesowanie oraz szybkie raportowanie na miejscu — wspierając strategie utrzymania ruchu oparte na stanie technicznym w całym parku transformatorów eksploatowanych.

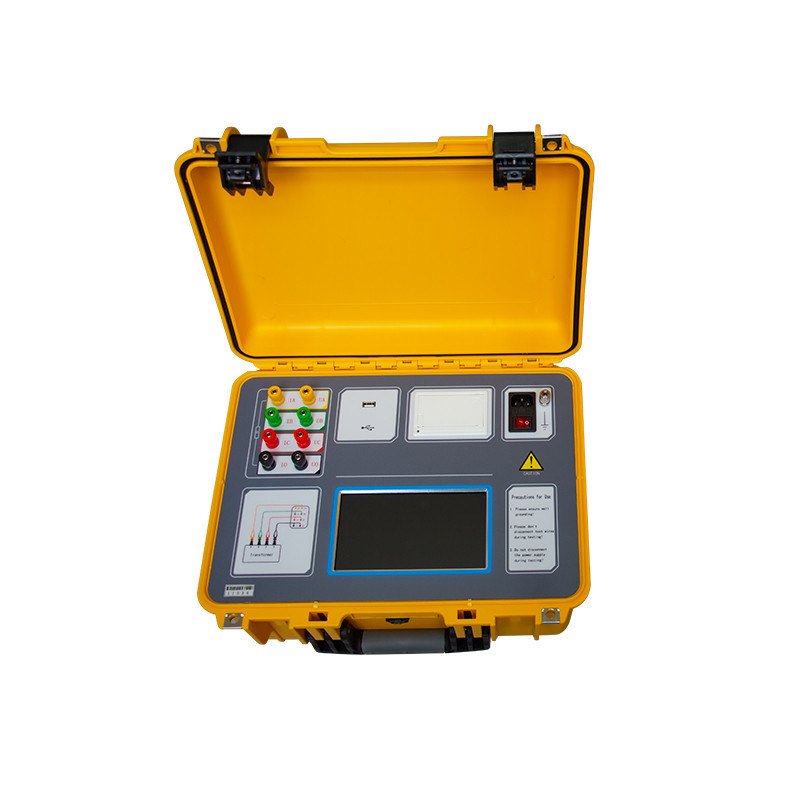

XZH TEST XHZ1320A 20A Tester rezystancji uzwojeń DC
Dla systemu elektroenergetycznego transformator jest kluczowym urządzeniem, a jego długoterminowe niezawodne działanie ma krytyczne znaczenie dla stabilności i niezawodności całego systemu. Pomiar rezystancji DC jest obowiązkowym elementem testowania dla półproduktów, testowania fabrycznego produktów gotowych, instalacji, testowania odbiorczego i testowania zapobiegawczego przez przedsiębiorstwa energetyczne. Skutecznie wykrywa wady produkcyjne, takie jak niewłaściwy dobór materiałów, słabe spawanie, luźne połączenia, brakujące druty i zerwane przewody w uzwojeniach transformatora, a także wady eksploatacyjne i ukryte zagrożenia.
Aby sprostać zapotrzebowaniu na szybkie pomiary rezystancji DC, XZH TEST XHZ1320A integruje pomiar wspomagany magnetycznie, jednoczesny pomiar trójfazowy (Yn, Y, △) i automatyczne rozmagnesowanie w jednym przenośnym urządzeniu. Jest to idealne rozwiązanie do pomiaru rezystancji DC w dużych transformatorach mocy. Wyposażony w 7-calowy, przemysłowy, prawdziwie kolorowy ekran dotykowy z pokrętłem jog, interfejs menu chińsko-angielski i jednorazowe okablowanie do kompletnych testów rezystancji DC, XHZ1320A zapewnia szybką prędkość testowania, wysoką dokładność i bardzo szeroki zakres pomiarowy — zaprojektowany specjalnie do wspierania programów zapobiegawczego utrzymania ruchu i przepływów pracy diagnostyki poawaryjnej.
Kluczowe cechy utrzymania ruchu w terenie
Jednoczesne testowanie trójfazowe: Obsługuje konfiguracje uzwojeń Yn, Y i △ z automatycznym obliczaniem współczynnika niezrównoważenia trzech faz — skraca czas testowania na transformator o ponad 60% w porównaniu do sekwencyjnych metod jednofazowych, co jest kluczowe dla cykli zapobiegawczego utrzymania ruchu w całym parku maszynowym.
Technologia wspomagania magnetycznego: Wstępnie nasyca rdzeń transformatora, aby znacznie skrócić czas stabilizacji prądu na dużych uzwojeniach o wysokiej indukcyjności, umożliwiając szybkie zakończenie pracy w zaplanowanych oknach konserwacyjnych.
Wbudowane rozmagnesowanie: Automatycznie usuwa szczątkową magnetyzację rdzenia po testowaniu DC — niezbędne w przepływach pracy konserwacyjnych, gdzie transformator musi zostać zwrócony do eksploatacji natychmiast po testowaniu, aby uniknąć incydentów z prądem rozruchowym.
Weryfikacja stabilności: Oblicza współczynniki zmian rezystancji w odstępach 5s, 15s i 30s, dostarczając obiektywne metryki stabilności danych w celu zapobiegania błędnym odczytom i zapewnienia niezawodnego trendowania w cyklach konserwacyjnych.
Zabezpieczenia gotowe do pracy w terenie: Zabezpieczenie przed przepięciami wstecznymi SEM, wykrywanie przerw w obwodzie i zachowanie danych po awarii zasilania chronią zarówno operatorów, jak i dane testowe w trudnych warunkach terenowych.
Szybkie raportowanie na miejscu: Wbudowana drukarka termiczna generuje natychmiastowe raporty z testów; wewnętrzna pamięć 200 rekordów z transferem masowym przez USB umożliwia długoterminowe śledzenie historii konserwacji.
Ekran dotykowy 7 cali + pokrętło Jog: Przemysłowy wyświetlacz o wysokiej rozdzielczości 1024×600 z połączonym sterowaniem dotykowym i pokrętłem jog — minimalizuje czas bez rękawiczek w warunkach terenowych, zapewniając intuicyjną nawigację po menu.
Specyfikacje techniczne
| Prąd wyjściowy |
Jednofazowy: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA
Trójfazowy: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| Zakres pomiarowy |
Jednofazowy: 0.5mΩ~25kΩ (wielozakresowy) | Trójfazowy: 0.5mΩ~80Ω |
| Dokładność |
±(Odczyt × 0.2% + 2 słowa) |
| Zasilanie |
AC220V±10%, 50/60Hz |
| Temperatura pracy |
-10℃～50℃ |
| Wilgotność względna |
<90%, bez kondensacji |
| Wymiary |
400 × 315 × 223 mm |
| Waga |
9 kg |
| Wyświetlacz |
7.0" kolorowy ekran dotykowy LCD, rozdzielczość 1024×600 |
| Pamięć wewnętrzna |
200 rekordów (możliwość rozszerzenia przez USB FAT/FAT32) |
Układ panelu
| Zaciski wysokiego napięcia |
Podłączyć do izolatorów strony wysokiego napięcia transformatora (A, B, C, O) |
| Zaciski niskiego napięcia |
Podłączyć do izolatorów strony niskiego napięcia transformatora (a, b, c, o) |
| Pojemnościowy ekran dotykowy |
Wyświetlacz 7.0", rozdzielczość 1024×600, pełna obsługa dotykowa |
| Sterowanie pokrętłem Jog |
Pokrętło z jednym przyciskiem do wszystkich funkcji urządzenia |
| Zacisk uziemiający |
Musi być niezawodnie uziemiony; usunąć farbę lub rdzę z punktu uziemienia |
| Włączanie/wyłączanie zasilania |
Nacisnąć i przytrzymać przez około 2 sekundy, aby uruchomić |
| Drukarka termiczna |
Wbudowana drukarka do natychmiastowego generowania raportów z testów na miejscu |
| Interfejs USB |
Zewnętrzny pendrive USB (FAT/FAT32); nie usuwać podczas transferu danych |
Często zadawane pytania
P1: Jak ten tester wspiera program zapobiegawczego utrzymania ruchu dla parku transformatorów?
XHZ1320A jest przeznaczony do planowanych, powtarzalnych testów w całym parku transformatorów. Jednoczesny pomiar trójfazowy minimalizuje czas testowania jednostkowego. Analiza stabilności 5s/15s/30s dostarcza obiektywnych metryk jakości danych, a wewnętrzna pamięć 200 rekordów z eksportem przez USB umożliwia długoterminowe śledzenie trendów rezystancji. Śledząc wartości rezystancji DC w kolejnych cyklach konserwacyjnych, menedżerowie aktywów mogą identyfikować stopniową degradację uzwojeń, zanim przerodzi się ona w nieplanowane przestoje — kluczowa zdolność dla strategii utrzymania ruchu opartych na stanie technicznym.
P2: Jakie konfiguracje uzwojeń są obsługiwane do testowania w terenie?
Urządzenie obsługuje wszystkie popularne konfiguracje uzwojeń transformatorów: Yn (gwiazda z dostępnym punktem neutralnym), Y (gwiazda bez punktu neutralnego) i △ (trójkąt). Dla uzwojeń Yn wszystkie trzy fazy są mierzone jednocześnie. Dla konfiguracji Y i △ wykonywany jest sekwencyjny pomiar trójfazowy za pomocą jednego okablowania. Tester automatycznie oblicza współczynnik niezrównoważenia trzech faz — kluczowy wskaźnik używany w podejmowaniu decyzji o konserwacji w celu oceny trendów stanu uzwojeń.
P3: Dlaczego rozmagnesowanie jest ważne w przepływie pracy testowania konserwacyjnego?
Testowanie rezystancji DC nieuchronnie namagnesowuje rdzeń transformatora. Jeśli transformator zostanie zwrócony do eksploatacji bez rozmagnesowania, szczątkowa magnetyzacja może spowodować poważne przepięcia prądu rozruchowego, fałszywe zadziałania zabezpieczeń różnicowych i potencjalne uszkodzenie podłączonego sprzętu. Wbudowana funkcja automatycznego rozmagnesowania XHZ1320A (z możliwością wyboru poziomów 1A, 5A, 10A) systematycznie eliminuje szczątkową magnetyzację, umożliwiając bezpieczny powrót do eksploatacji natychmiast po testowaniu — krytyczny wymóg dla okien konserwacyjnych z napiętymi harmonogramami przestojów.
P4: Jak urządzenie chroni operatorów terenowych i zachowuje dane testowe?
XHZ1320A posiada trójwarstwową ochronę: ochrona przed przepięciami wstecznymi SEM zapobiega przepięciom z rozładowania indukcyjnego uzwojenia; wykrywanie przerw w obwodzie natychmiast ostrzega operatorów o warunkach przerwy w obwodzie lub słabego kontaktu; a ochrona przed awarią zasilania zachowuje wszystkie dane testowe w trakcie postępu, jeśli zostanie przerwana zasilanie sieciowe. Zacisk uziemiający musi być niezawodnie podłączony z usuniętą farbą lub rdzą z punktu uziemienia przed uruchomieniem, a urządzenie zapewnia wizualne potwierdzenie prawidłowego uziemienia.
P5: Czy dane testowe można wyeksportować w celu integracji z systemami zarządzania konserwacją?
Tak. Urządzenie przechowuje do 200 kompletnych rekordów testowych wewnętrznie, każdy zawierający konfigurację uzwojenia, pozycję przełącznika zaczepów, prąd testowy, zmierzone i skompensowane temperaturowo wartości rezystancji, dane stabilności 5s/15s/30s oraz współczynnik niezrównoważenia trzech faz. Rekordy można wydrukować na miejscu za pomocą wbudowanej drukarki termicznej lub wyeksportować na pendrive USB (format FAT/FAT32) w celu przesłania do platform zarządzania aktywami lub CMMS opartych na komputerze. Interfejs zarządzania rekordami obsługuje przeglądanie, selektywne wyświetlanie, usuwanie i masowy eksport danych historycznych w celu analizy trendów.
