XHBX1502
Po zaprojektowaniu i wyprodukowaniu transformatora ustala się jego cewki i konstrukcję wewnętrzną. W przypadku cewek transformatorów wielouzwojeniowych identyczne napięcia znamionowe i metody uzwojenia przekładają się na stałe parametry (Ci, Li), które ustalają charakterystykę charakterystyki każdej cewki w dziedzinie częstotliwości. Dzięki temu można efektywnie porównywać widma częstotliwości cewek trójfazowych.
Rozproszone parametry uzwojenia transformatora zmieniają się, gdy podczas testowania wystąpią zwarcia międzyzwojowe/międzyfazowe, przesunięcie cewek na skutek uderzeń transportowych lub siły elektromagnetyczne odkształcają cewki podczas działania zwarciowego/zwarciowego. Zmiany te zakłócają oryginalne cechy domeny częstotliwości transformatora, w tym wahania amplitudy odpowiedzi częstotliwościowej i przesunięcia częstotliwości rezonansowej. Nasz tester uzwojenia transformatora — zaprojektowany przy użyciu analizy reakcji — to najnowocześniejsze, nieniszczące narzędzie do wykrywania wewnętrznych usterek transformatora, mające zastosowanie do transformatorów mocy 63 kV–500 kV.
Ten tester określa ilościowo reakcję parametrów uzwojenia transformatora w różnych zakresach częstotliwości. Ocenia stopień wewnętrznego odkształcenia uzwojenia poprzez ocenę wielkości zmian parametrów, amplitudy/obszarów zmian odpowiedzi częstotliwościowej i wzorców trendów. Korzystając z tych spostrzeżeń, użytkownicy mogą szybko określić, czy transformator jest poważnie uszkodzony i wymaga remontu.
Funkcje metody odpowiedzi częstotliwościowej:

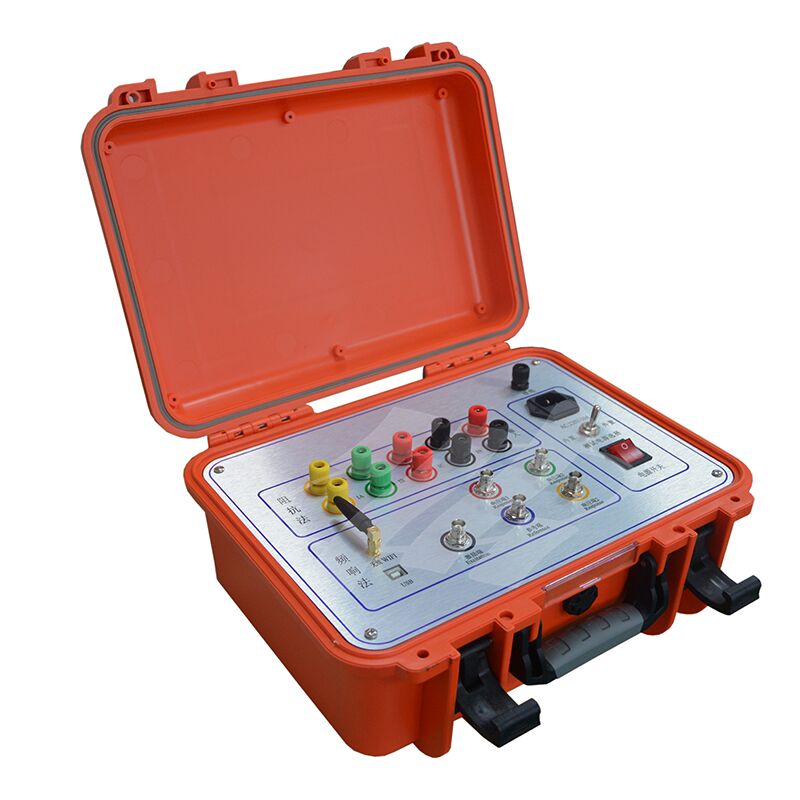

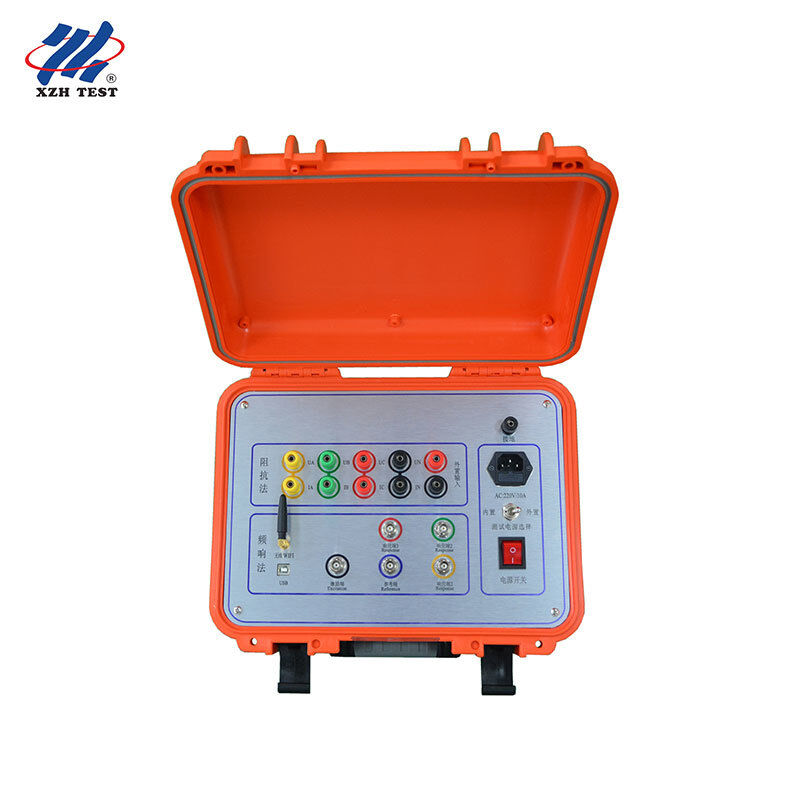

1. Tester odkształceń uzwojeń transformatora składa się z jednostki pomiarowej i oprogramowania analitycznego. Jednostka pomiarowa jest kontrolowana przez szybki mikrokomputer jednoukładowy i obejmuje generowanie sygnału i pomiar sygnału. Jednostka pomiarowa łączy się z tabletem lub laptopem poprzez interfejs USB.
2. Podczas badania należy zdemontować jedynie szyny łączące transformatora; wszystkie testy można wykonać bez podnoszenia pokrywy transformatora lub jej demontażu.
3. Przyrząd jest wyposażony w wiele liniowych systemów pomiaru przemiatania częstotliwości z zakresem przemiatania częstotliwości do 10 MHz. Interwał przemiatania częstotliwości można ustawić na 0,25 kHz, 0,5 kHz i 1 kHz, co zapewnia bardziej szczegółową analizę odkształceń transformatora.
4. Przyrząd jest wysoce inteligentny i łatwy w użyciu, wyposażony w takie funkcje, jak automatyczna regulacja zakresu i automatyczna regulacja częstotliwości próbkowania.
5. Oprogramowanie wykorzystuje platformę Windows i jest kompatybilne. Zapewnia użytkownikom wygodniejszy i przyjazny dla użytkownika interfejs wyświetlacza.
6. Zapewnia analizę porównawczą krzywych historycznych, umożliwiając jednoczesne załadowanie wielu krzywych historycznych do obserwacji. Do analizy poziomej i pionowej można wybrać dowolną krzywą. Wyposażony jest w specjalistyczny, inteligentny system analizy i diagnostyki, który może automatycznie zdiagnozować stan uzwojeń transformatora. Może ładować jednocześnie sześć krzywych, automatycznie obliczać odpowiednie parametry dla każdej krzywej, automatycznie diagnozować odkształcenia uzwojenia i dostarczać diagnostyczne wnioski referencyjne.
7. Oprogramowanie posiada rozbudowane funkcje zarządzania, w pełni uwzględniające potrzeby użytkowania na miejscu. Automatycznie zapisuje parametry warunków środowiskowych, co stanowi podstawę do diagnostyki deformacji uzwojeń transformatora. Dane pomiarowe są automatycznie zapisywane i posiadają funkcję drukowania w kolorze, co ułatwia użytkownikom generowanie raportów z testów.
8. Oprogramowanie jest bardzo przyjazne dla użytkownika. Większość warunków pomiaru to opcje do wyboru. Szczegółowe parametry transformatora można zapisać do celów diagnostycznych i nie trzeba ich wprowadzać na miejscu; Informacje można później dodać lub zmodyfikować, dzięki czemu korzystanie z nich będzie wygodniejsze.
9. Oprogramowanie jest bardzo inteligentne. Po podłączeniu sygnałów wejściowych i wyjściowych oraz ustawieniu parametrów stanu można zakończyć wszelkie prace pomiarowe. Historyczne krzywe przebiegów można otworzyć w dowolnym momencie pomiaru w celu porównania i obserwacji, a pomiar można zatrzymać w dowolnym momencie.
10. Czas wymagany na każdy pomiar fazy jest krótszy niż 60 sekund. Całkowity czas potrzebny na pomiar odkształceń uzwojeń transformatora mocy o uzwojeniach wysokich, średnich i niskich (niezależnie od pojemności i poziomu napięcia) wynosi nie więcej niż 10 minut. 11. Podczas pomiaru transformatorów personel zajmujący się okablowaniem może dowolnie rozmieszczać przewody wejściowe i wyjściowe sygnału, nie wpływając na wyniki pomiarów. Personel zajmujący się okablowaniem może pozostać na górze zbiornika oleju transformatorowego, co eliminuje potrzebę schodzenia na dół i zmniejsza w ten sposób pracochłonność.
