docelowe zastosowanie:Zbudowany dla działów kontroli jakości i kontroli jakości w produkcji transformatorów oraz inżynierów wdrażających podstacje, którzy potrzebują szybkiej weryfikacji odporności prądu stałego wysokiego prądu podczas testów akceptacji fabrycznych (FAT),uruchomienie nowej instalacjiXHZ1320A wyróżnia się rutynowymi testerami utrzymania terenowego, podkreślając technologię wspomagania magnetycznego, trzyfazowe jednoczesne testowanie,i automatycznej demagnetyzacji dla przepływów pracy linii produkcyjnych o dużej wydajności i uruchomienia.

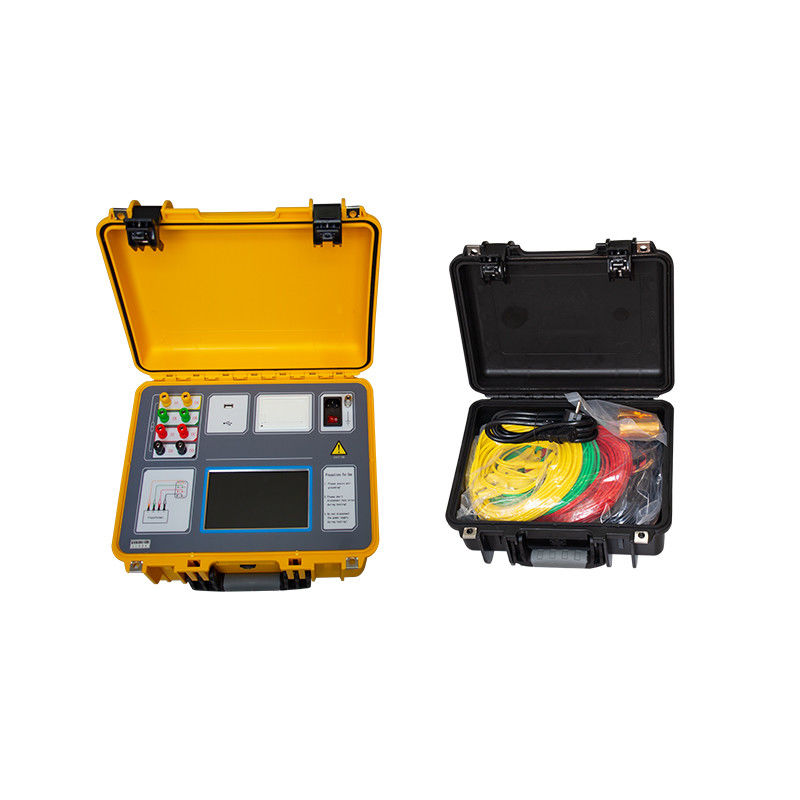

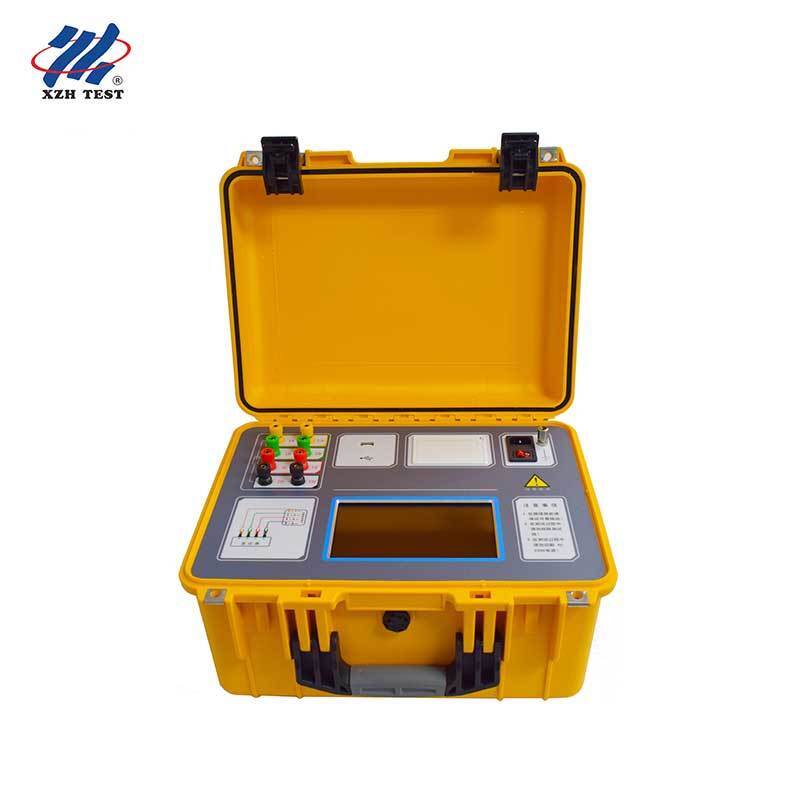

XHZ1320A Przenośny 20A DC Tester oporu nawijania
W przypadku systemu energetycznego transformator jest podstawowym wyposażeniem, a jego długotrwała niezawodna eksploatacja ma kluczowe znaczenie dla stabilności i niezawodności całego systemu.Pomiar rezystancji prądu stałego jest przedmiotem badania obowiązkowego dla półproduktów, testowanie w fabryce gotowego produktu, montaż, testowanie przekazywania i konserwacja zapobiegawcza przez przedsiębiorstwa energetyczne.słabe spawanie, luźne połączenia, brakujące pręty i uszkodzone przewody w cewkach transformatorów, a także wady eksploatacyjne i ukryte zagrożenia.
W celu spełnienia zapotrzebowania na szybkie pomiary oporu prądu stałego, XHZ1320A integruje testy wspomagania magnetycznego, trzyfazowe pomiary równoczesne (Yn, Y, △),i automatycznej demagnetyzacji w jednym przenośnym instrumencieJest to idealne rozwiązanie do pomiaru rezystancji prądu stałego w dużych transformatorach mocy.interfejs menu chiński/angielski, oraz jednorazowe okablowanie do kompletnego testowania oporu prądu stałego, XHZ1320A zapewnia szybką prędkość testowania, wysoką dokładność i bardzo szeroki zakres pomiarów.
Kluczowe cechy
Badania jednoczesne w trzech fazach:Wspiera konfiguracje zawijania Yn, Y i △ z automatycznym obliczeniem trójfazowej szybkości nierównowagi, eliminując konieczność powtarzających się pomiarów jednofazowych.
Technologia wspomagania magnetycznego:Zmniejsza czas nasycenia zwojowego dużych transformatorów, znacząco skracając czas trwania badań bez uszczerbku dla dokładności.
Wbudowana demagnetyzacja:Funkcja automatycznej demagnetyzacji eliminuje pozostały magnetyzm po testowaniu prądu stałego, chroniąc podstawową wydajność transformatora i urządzenia w dół.
Analiza stabilności:Automatycznie oblicza szybkość zmiany oporu w odstępach 5S, 15S i 30S, pomagając operatorom w weryfikacji stabilności danych i zapobieganiu błędnym odczytom.
Kompleksowa ochrona:Wyposażone w ochronę przed EMF, wykrywanie zerwania przewodów i ochronę przed awariami zasilania w celu zapewnienia bezpieczeństwa operatora i integralności przyrządu.
Zarządzanie danymi:Wbudowany system przechowywania danych dla 200 rekordów badań z obsługą pamięci masowej USB (FAT/FAT32); zintegrowana drukarka termiczna do tworzenia raportów na miejscu.
7-calowy wyświetlacz przemysłowy:Wysokiej rozdzielczości 1024×600 ekranu dotykowego w prawdziwych kolorach z sterowaniem biegiem, zapewniający wygodną interakcję człowiek-maszyna w warunkach terenowych.
Specyfikacje techniczne
| Prąd wyjściowy |
Jednorazowa: 20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA
Trzy fazy: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| Zakres pomiaru |
Jedna faza: 0,5mΩ~25kΩ (wielowymiarowa) |
| Dokładność |
± ((Odczyt × 0,2% + 2 słowa) |
| Zasilanie |
AC220V±10%, 50/60Hz |
| Temperatura pracy |
-10°C-50°C |
| Względna wilgotność |
< 90%, nie skondensowane |
| Wymiary |
400 × 315 × 223 mm |
| Waga |
9 kg |
| Wyświetlacz |
7.0" Kolorowy ekran LCD dotykowy, rozdzielczość 1024×600 |
| Przechowywanie wewnętrzne |
200 rekordów (rozszerzalne za pomocą USB) |
Układ panelu
| Terminale wysokonapięciowe |
Połączenie z transformerami o wysokim napięciu (A, B, C, O) |
| Terminale niskiego napięcia |
Połączenie z transformerem z nisko napięciem (a, b, c, o) |
| Pojemnościowy ekran dotykowy |
7.0" wyświetlacz, rozdzielczość 1024×600, pełna obsługa dotykowa |
| Kontrola wyboru jog |
Jednopętelny kołowrotnik dla wszystkich funkcji przyrządów |
| Terminal naziemny |
Musi być niezawodnie uziemiony; usunąć farbę lub rdzinę z punktu uziemienia |
| Włączenie/wyłączenie |
Wciśnij i przytrzymaj przez około 2 sekundy, aby uruchomić |
| Drukarka termiczna |
Wbudowana drukarka do tworzenia sprawozdań z badań na miejscu |
| Interfejs USB |
Zewnętrzny napęd flash USB (FAT/FAT32); nie usuwać podczas przesyłania danych |
Częste pytania
P1: Jakie konfiguracje uzwojenia obsługuje trzyfazowe badanie?
XHZ1320A obsługuje konfiguracje zawijania Yn (gwiazda z neutralną), Y (gwiazda bez neutralnej) i △ (delta).W przypadku uzwojen Y i △, pomiary trójfazowe są wykonywane kolejno w jednej konfiguracji okablowania.usprawnienie sprawozdawczości QA/QC dla producentów transformatorów.
P2: W jaki sposób technologia wspomagania magnetycznego poprawia wydajność badań?
Asyst magnetyczny stosuje kontrolowany prąd pomocniczy do nasycenia rdzenia transformatora,drastyczne skrócenie czasu potrzebnego na stabilizację prądu badawczego prądu stałego podczas pomiaru dużych transformatorów mocy o wysokiej indukcyjności uzwojenia. This is particularly valuable in manufacturing QA environments where throughput is critical — reducing per-unit test time by up to 60% compared to conventional DC resistance testers without compromising measurement accuracy.
P3: Czy automatyczna demagnetyzacja jest konieczna po badaniu rezystancji prądu stałego?
Testy rezystancji prądu stałego magnetyzują rdzeń transformatora, co może powodować wstrząsy prądu po ponownym uruchomieniu, zakłócać dalsze badania diagnostyczne,i potencjalnie uszkodzić podłączone urządzeniaXHZ1320A zawiera wbudowaną automatyczną funkcję demagnetyzacji z wybieralnymi poziomami prądu (1A, 5A, 10A), która systematycznie usuwa pozostały magnetyzm.Pasek postępu zapewnia w czasie rzeczywistym informacje zwrotne i automatycznie kończy, bez konieczności ręcznej interwencji.
P4: Jakie zabezpieczenia bezpieczeństwa są wbudowane w przyrząd?
XHZ1320A posiada wiele warstw ochrony: ochrona przeciwwrotnej EMF zabezpiecza przyrząd podczas rozładowywania obciążeń indukcyjnych;wykrycie zerwania drutu natychmiast ostrzega operatorów o warunkach otwartego obwodu w przewodzie testowym; zabezpieczenie przed awariami zasilania zapewnia zachowanie danych badawczych w przypadku przerwy zasilania siecią.i przyrząd zapewnia ostrzeżenia wizualne w przypadku niewłaściwych warunków uziemienia.
P5: Jakie możliwości zarządzania danymi i eksportu zapewnia tester?
Instrument przechowuje wewnętrznie do 200 zapisów badań, z których każdy zawiera pełne parametry badań, w tym konfigurację uzwojenia, pozycję kranu, prąd badawczy, zmierzone wartości oporu,wartości zrekompensowane temperaturą, analizy stabilności 5S/15S/30S oraz trzyfazowej stopy nierównowagi.Dane mogą być drukowane bezpośrednio za pomocą wbudowanej drukarki termicznej lub eksportowane na napęd flash USB (format FAT/FAT32) w celu przekazania do systemów sprawozdawczych opartych na komputerze. Interfejs zapytania zapisu obsługuje przeglądanie, wyświetlanie, usuwanie i selektywny eksport przechowywanych danych testowych.
