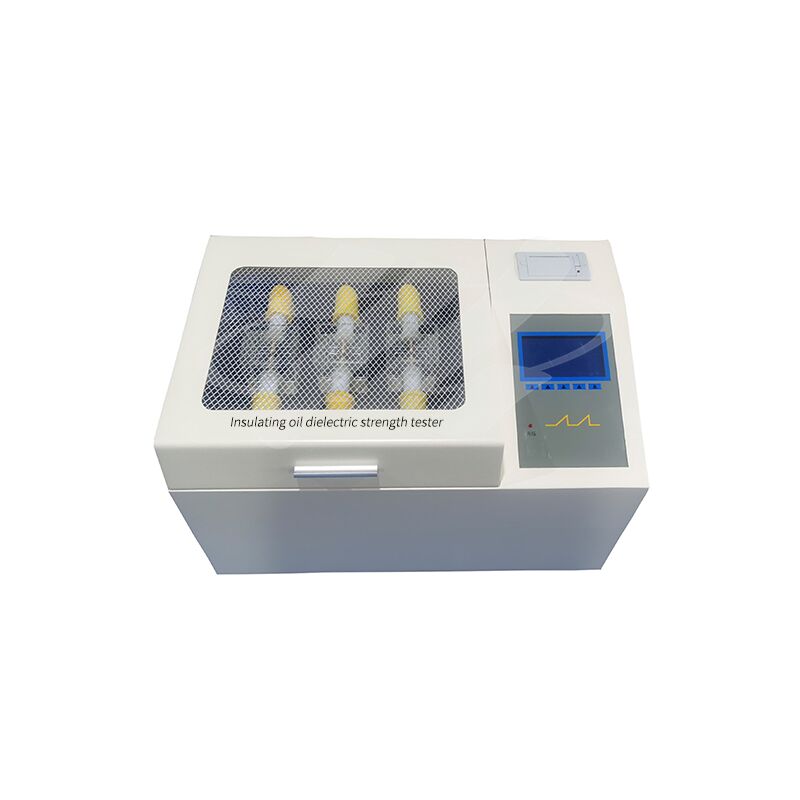

W pełni automatyczny tester oleju transformatorowego BDV o mocy 1,5 kVA

XHYY102S

W systemach energetycznych, systemach kolejowych, dużych zakładach petrochemicznych i przedsiębiorstwach górniczych istnieje ogromna gama urządzeń elektrycznych – większość z nich wykorzystuje izolację olejową do izolacji wewnętrznej. Test wytrzymałości dielektrycznej oleju izolacyjnego jest obowiązkowym elementem rutynowej kontroli. Aby sprostać wymaganiom rynku, nasza firma niezależnie opracowała i wyprodukowała serię testerów wytrzymałości dielektrycznej oleju izolacyjnego, zgodnych z normą krajową GB/T507-2002, normą branżową DL429.9-91 oraz najnowszą normą branży energetycznej DL/T846.7-2004. Oparty na mikrokomputerze jednoukładowym, instrument ten umożliwia pełną automatyzację procesu testowania. Charakteryzuje się wysoką dokładnością pomiaru, znacznie poprawioną wydajnością pracy i znacznie zmniejsza obciążenie pracą personelu obsługującego.

Główne funkcje i cechy

Cechy instrumentu

1. Instrument jest sterowany przez mikrokomputer jednoukładowy o dużej pojemności, a praca jest stabilna i niezawodna;

2. Instrument jest wyposażony w funkcje wyświetlania temperatury, wilgotności i zegara oraz funkcję alarmu uziemienia, aby przypomnieć klientom o zwracaniu uwagi na bezpieczeństwo;

3. W instrumencie zainstalowano szerokopasmowy obwód kontrolny, aby zapobiec awariom;

4. Różnorodne opcje operacyjne, program instrumentu posiada dwie metody norm krajowych GB1986 i GB2002 oraz operacje zdefiniowane przez użytkownika, które mogą dostosować się do różnych wyborów różnych użytkowników;

5. Kubek na olej instrumentu jest formowany przez jednorazowe odlewanie ze specjalnego szkła, co zapobiega występowaniu zjawisk zakłóceń, takich jak wyciek oleju;

6. Unikalna konstrukcja próbkowania zacisku wysokiego napięcia instrumentu pozwala na bezpośrednie wprowadzenie wartości testowej do konwertera A/D, unikając błędu w obwodzie analogowym i sprawiając, że wynik pomiaru jest dokładniejszy;

7. Instrument posiada wbudowane funkcje ochrony nadprądowej, przepięciowej, zwarciowej i inne, a także silną zdolność przeciwzakłóceniową i dobrą kompatybilność elektromagnetyczną;

Wskaźniki techniczne

1. Pojemność wzmacniacza 1,5 kVA

2. Prędkość narastania napięcia 2,0 kV/s, 2,5 kV/s, 3,0 kV/s, 3,5 kV/s cztery opcjonalne

                 Błąd 0,2 kV/s

3. Napięcie wyjściowe 0～80 kV (opcjonalnie)

4. Dokładność napięcia ± (2% odczytu + 2 cyfry)

5. Współczynnik zniekształceń mocy <1%

6. Standardowa szczelina elektrod 2,5 mm

7. Liczba prób 6 razy (1-6 razy opcjonalnie)

8. Czas stania 5 minut (1-9 minut opcjonalnie)
