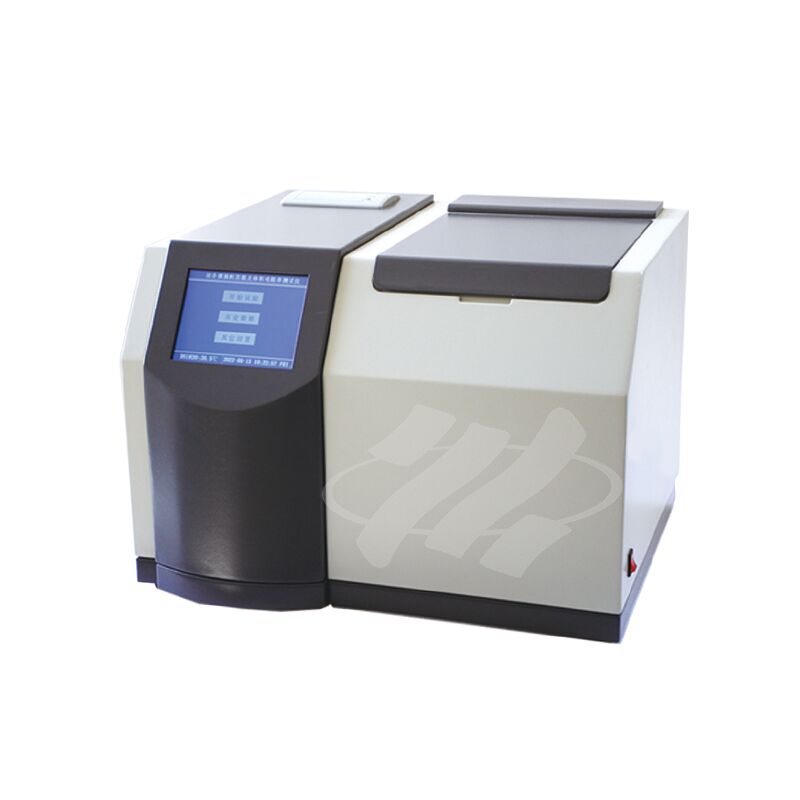

Tester oleju izolacyjnego z trójelektrodową strukturą

XHYS101

Tester Przebicia Oleju Izolacyjnego jest przeznaczony głównie do pomiaru wartości strat dielektrycznych, przenikalności elektrycznej i rezystywności objętościowej cieczy izolacyjnych stosowanych w urządzeniach elektroenergetycznych. Przyjmując technologię mikrokomputera jednoukładowego, instrument ten automatycznie wykonuje pełną sekwencję operacji, w tym podgrzewanie, kontrolę temperatury, pobieranie danych, obliczenia, wyświetlanie, drukowanie i przechowywanie danych.

Charakterystyka wydajności:

(1) Kubek olejowy przyjmuje trójelektrodową strukturę zgodną z normą krajową GB/T5654-2007, z odstępem między elektrodami 2 mm, co eliminuje wpływ pojemności pasożytniczej i upływu na wyniki testu strat dielektrycznych.

(2) Instrument wykorzystuje ogrzewanie indukcyjne średniej częstotliwości i algorytm kontroli temperatury PID. Ta metoda ogrzewania ma zalety braku kontaktu między kubkiem olejowym a elementem grzejnym, równomiernego ogrzewania, dużej prędkości i wygodnej kontroli, zapewniając ścisłą kontrolę temperatury w zakresie wstępnie ustawionego błędu temperatury.

(3) Wewnętrzny kondensator wzorcowy to trójelektrodowy kondensator napełniony gazem SF6. Straty dielektryczne i pojemność tego kondensatora nie są zależne od temperatury i wilgotności otoczenia, co zapewnia dokładność instrumentu nawet po długotrwałym użytkowaniu.

(4) Kompleksowe funkcje ochronne. W przypadku przepięcia, przetężenia lub zwarcia wysokiego napięcia, instrument może szybko odciąć wysokie napięcie i wydać komunikat ostrzegawczy. Komunikat ostrzegawczy jest również wydawany w przypadku awarii czujnika temperatury lub braku połączenia.

W piecu indukcyjnym średniej częstotliwości zainstalowany jest przekaźnik ograniczający temperaturę. Gdy temperatura przekroczy 120 stopni Celsjusza, przekaźnik zwalnia i ogrzewanie ustaje.

(5) Wygodne ustawienia parametrów testowych. Zakres ustawień temperatury: 40~120℃, zakres ustawień napięcia AC:

200~2200V, zakres ustawień napięcia DC: 0~500V.

(6)  Wykorzystuje duży, kolorowy wyświetlacz LCD TFT z ekranem dotykowym dla przejrzystego wyświetlania. Dzięki prostym ustawieniom instrument może automatycznie wykonywać testy oraz automatycznie zapisywać i drukować wyniki testów.

(7) Wbudowany zegar czasu rzeczywistego; data i godzina testu mogą być zapisywane, wyświetlane i drukowane wraz z wynikami testu.

(8) Funkcja kalibracji pustego kubka elektrodowego. Mierzy pojemność i współczynnik strat dielektrycznych pustego kubka elektrodowego w celu określenia stanu czyszczenia i montażu pustego kubka elektrodowego. Dane kalibracyjne są automatycznie zapisywane w celu ułatwienia dokładnego obliczania względnej przenikalności elektrycznej i rezystywności DC.

(9) Instrument oparty jest na platformie RAM9, zapewniając wysoką dokładność i szybkość testów.

Specyfikacja techniczna

☆ Napięcie zasilania: AC 220V±10%

☆ Częstotliwość zasilania: 50Hz/60Hz ±1%

☆ Zakres pomiarowy: Pojemność: 5pF～200pF

Względna przenikalność elektryczna: 1.000～30.000

Współczynnik strat dielektrycznych: 0.00001～100

Rezystywność DC: 2.5 MΩm～20 TΩm

Dokładność pomiaru: Względna przenikalność elektryczna: ±(1～10)% odczytu

Współczynnik strat dielektrycznych: ±(5% odczytu ± 0.0002)

Rezystywność DC: ±10% odczytu

Rozdzielczość: Pojemność: 0.01pF

Względna przenikalność elektryczna: 0.001

Współczynnik strat dielektrycznych: 0.00001

Zakres pomiaru temperatury: 40～120℃

Błąd pomiaru temperatury: ±0.5℃

Napięcie testowe AC: 200～2200V, regulowane w sposób ciągły, częstotliwość 50Hz

Napięcie testowe DC: 0～500V, regulowane w sposób ciągły

Pobór mocy: 500W

Temperatura otoczenia: 0℃～40℃

Wilgotność względna: <75%
