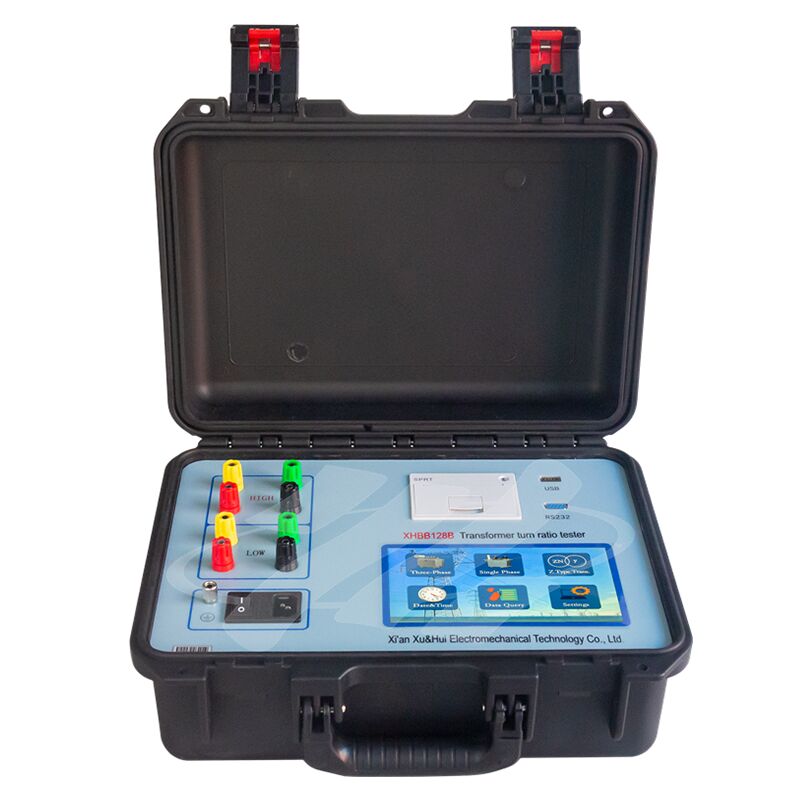

Cyfrowy tester TTR z trójfazowym wyjściem

XHBB128B

W procesie produkcji półproduktów i produktów gotowych transformatorów energetycznych, przed uruchomieniem nowo zainstalowanych transformatorów oraz zgodnie z przepisami dotyczącymi testów prewencyjnych wydanymi przez Ministerstwo Energii Elektrycznej, obowiązkowe jest badanie współczynnika transformacji (lub współczynnika napięcia) transformatorów eksploatacyjnych. Test ten weryfikuje dokładność współczynników transformacji transformatora, funkcjonalność przełączników zaczepów, obecność zwarć międzyzwojowych oraz możliwość równoległej pracy transformatorów. Tradycyjne mostki do pomiaru współczynnika transformacji charakteryzują się nieintuicyjnymi odczytami i wymagają pomiaru faz po fazie. W przeciwieństwie do tego, Tester Współczynnika Transformacji rozwiązuje te ograniczenia prostą, intuicyjną obsługą; zawiera trójfazowe precyzyjne zasilanie inwerterowe, umożliwiając szybkie testowanie i wysoką dokładność pomiaru.

Funkcje funkcjonalne

(1). Przyrząd wykorzystuje trójfazowe precyzyjne zasilanie inwerterowe zamiast jednofazowego zasilania sieciowego jako napięcie pomiarowe, co eliminuje wpływ harmonicznych napięcia sieci podczas pomiaru i sprawia, że pomiar jest dokładniejszy. Gdy zasilaniem roboczym jest generator, nie ma to wpływu.

(2). Zastosowano trójfazowe napięcie wyjściowe w celu poprawy prędkości testowania, pomiaru kąta międzyfazowego i automatycznego identyfikowania grupy połączeń transformatora 0-11.

(3). Ma zastosowanie do szerokiej gamy transformatorów, szczególnie do pomiaru transformatora typu Z, transformatora prostownikowego, transformatora uziemiającego, transformatora pieca elektrycznego, transformatora przesuwającego fazę, transformatora balansu i innych transformatorów. Parametry pomiarowe są najbardziej wszechstronne.

(4). Zastosowano precyzyjne trójfazowe zasilanie inwerterowe własnej produkcji, które posiada ochronę przed odwrotnym podłączeniem wysokiego i niskiego napięcia, ochronę przed zwarciem międzyzwojowym transformatora, ochronę przed awarią otwierania i zamykania przełącznika zaczepów oraz ochronę przed pełnym zwarciem wyjścia w celu zwiększenia stabilności przyrządu.

(5). Po wprowadzeniu parametrów znamionowych może automatycznie mierzyć współczynnik transformacji, wartość błędu i pozycję zaczepu przełącznika zaczepów. Szczególnie w przypadku przełącznika zaczepów z asymetrycznym zaczepem, może również dokładnie zmierzyć dokładną pozycję przełącznika zaczepów transformatora. Może mierzyć przełącznik zaczepów z maksymalnie 99 punktami zaczepów.

(6). Wykorzystuje 7-calowy, kolorowy ekran dotykowy LCD o wysokiej rozdzielczości z wyświetlaczem modułowym. Dla każdego kroku operacji dostępne są komunikaty w języku chińskim. Obsługę przyrządu można zakończyć, patrząc tylko na komunikaty LCD bez instrukcji.

(7). Przyrząd posiada zarówno wyjście drukowania, interfejs dysku flash USB, jak i interfejs RS232, co jest wygodne dla biura bez papieru.

(8). Zastosowano wielofunkcyjne, inżynieryjne tworzywo sztuczne odporne na zimno i temperaturę, uszczelnione i wodoodporne, odporne na upadki i wstrząsy, aby ułatwić testy w terenie.

Transformator trójfazowy y-d-11, kombinacja napięcia 110 ± 8 × 1,25% / 10,5 transformatora. Wykonać okablowanie zgodnie z rysunkiem 6.
