XHBX1502
Po zakończeniu projektowania i budowy transformatora, jego cewki i wewnętrzna konfiguracja są ustalone na stałe. W przypadku transformatora wielo-uzwojeniowego, cewki o tej samej klasie napięcia i technice uzwojenia będą miały ustalone parametry Ci i Li - co oznacza, że odpowiedź częstotliwościowa każdej cewki jest również ustalona, a wzorce częstotliwościowe cewek trójfazowych mogą być porównywane.

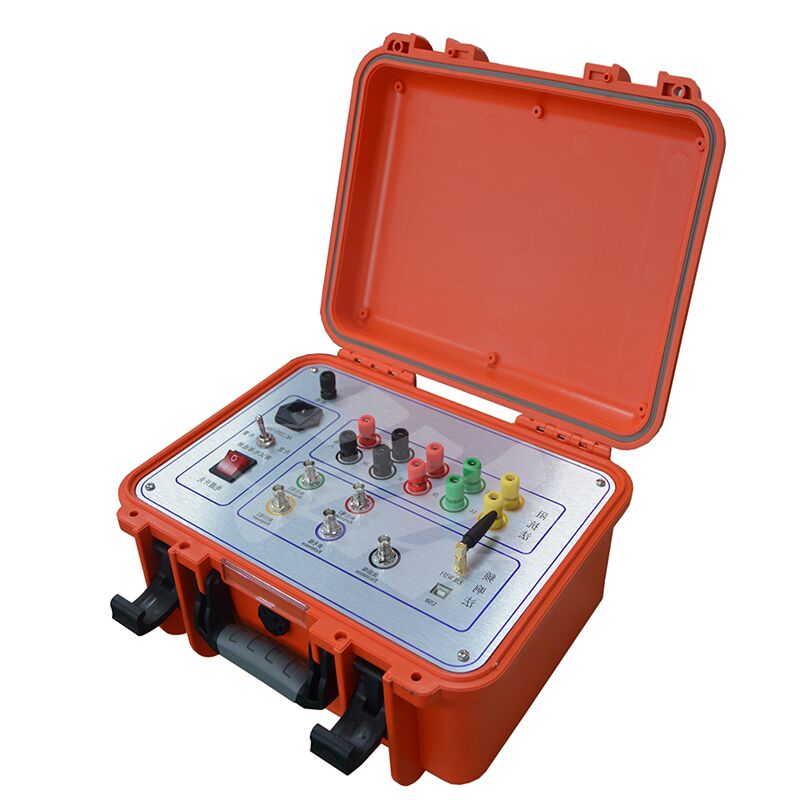

Czynniki takie jak zwarcia (między zwojami lub fazami) podczas testów, wstrząsy podczas transportu, które przesuwają cewki, lub wypaczenia cewek spowodowane przyciąganiem elektromagnetycznym podczas zwarć/awarii, zmienią „parametry rozproszone” uzwojeń transformatora. To zakłóca pierwotne cechy transformatora oparte na częstotliwości: pomyśl o zmianach w sile odpowiedzi częstotliwościowej lub przesunięciach w kluczowych częstotliwościach rezonansowych. Tester Uzwojeń Transformatora - wykonany w technologii analizy odpowiedzi - to nowy rodzaj nieniszczącego narzędzia do sprawdzania wewnętrznych uszkodzeń transformatora, który działa dla transformatorów mocy od 63kV do 500kV.
Tester ten mierzy i kwantyfikuje, jak wewnętrzne parametry uzwojeń transformatora reagują w różnych zakresach częstotliwości. Określa, jak bardzo zmieniły się uzwojenia, patrząc na wielkość tych przesunięć parametrów, gdzie i jak bardzo zmieniają się odpowiedzi częstotliwościowe oraz kierunek tych zmian. Na podstawie tych wyników można stwierdzić, czy transformator jest poważnie uszkodzony i wymaga poważnej naprawy.
Parametry techniczne
| Zakres pomiaru amplitudy |
(-120dB) do (+20dB) |
| Dokładność pomiaru amplitudy |
0.1dB |
| Dokładność częstotliwości skanowania |
0.005% |
| Impedancja wejściowa sygnału |
1MΩ |
| Impedancja wyjściowa sygnału |
50Ω |
| Amplituda wyjściowa sygnału |
±20V |
Inne parametry techniczne
1. Zakres pomiaru amplitudy: (-120dB) do (+20dB)
2. Dokładność pomiaru amplitudy: 0.1dB
3. Dokładność częstotliwości skanowania: 0.005%
4. Impedancja wejściowa sygnału: 1MΩ
5. Impedancja wyjściowa sygnału: 50Ω
6. Amplituda wyjściowa sygnału: ±20V
7. Powtarzalność testu w fazie: 99.9%
8. Wymiary przyrządu pomiarowego (dł. x szer. x wys.): 340 x 240 x 210 (mm)
9. Wymiary obudowy ze stopu aluminium przyrządu (dł. x szer. x wys.): 370 x 280 x 260 (mm), Wymiary obudowy ze stopu aluminium skrzynki kablowej (dł. x szer. x wys.): 420 x 300 x 300 (mm)
10. Waga całkowita: 20 kg
11. Temperatura pracy: -10℃ do +40℃ Temperatura przechowywania: -20℃ do +70℃
Wilgotność względna:<90%, bez kondensacji
