XHBX1502
Po zakończeniu projektowania i produkcji transformatora, jego cewki i struktura wewnętrzna są trwale ustalone. W przypadku cewek transformatora wielo-uzwojeniowego, jeśli mają one tę samą klasę napięcia i metodę uzwojenia, odpowiednie parametry (Ci, Li) każdej cewki będą ustalone. W konsekwencji, charakterystyka częstotliwościowa każdej cewki jest również określona, a widma częstotliwościowe odpowiednich cewek trójfazowych wykazują pewien stopień porównywalności.
Zwarcie międzyzwojowe lub międzyfazowe występujące podczas testowania transformatora, skutki utrzymujące się podczas transportu (które powodują względne przemieszczenie cewek) oraz deformacja cewek wywołana siłami elektromagnetycznymi podczas zwarć lub warunków awaryjnych w eksploatacji, wszystko to zmieni rozproszone parametry uzwojeń transformatora. To z kolei wpływa i modyfikuje pierwotną charakterystykę częstotliwościową transformatora – a konkretnie, zmiany amplitudy w odpowiedzi częstotliwościowej i przesunięcia punktów rezonansowych. Tester Uzwojeń Transformatora, opracowany w oparciu o metody analizy odpowiedzi, jest innowacyjnym urządzeniem do badań nieniszczących do wykrywania uszkodzeń wewnętrznych w transformatorach. Nadaje się do testowania uszkodzeń strukturalnych wewnętrznych w transformatorach energetycznych w zakresie od 63kV do 500kV.
Tester Uzwojeń Transformatora kwantyfikuje zmiany odpowiedzi parametrów wewnętrznych uzwojeń transformatora w różnych domenach częstotliwości. Określa stopień zmian w wewnętrznych uzwojeniach transformatora, analizując wielkość tych zmian parametrów, amplitudę i obszar zmian odpowiedzi częstotliwościowej oraz trendy takich przesunięć. Na podstawie wyników pomiarów umożliwia następnie ocenę, czy transformator uległ poważnym uszkodzeniom i czy wymagana jest poważna konserwacja.
| Zakres pomiaru częstotliwości zamiatania |
(10Hz)-(10MHz), 40000 punktów zamiatania, rozdzielczość 0,25kHz, 0,5kHz i 1kHz |
| Zakres pomiaru częstotliwości zamiatania |
(0,5kHz)-(1MHz), 2000 punktów zamiatania |
| Wilgotność względna |
<90%, bez kondensacji |
| Temperatura pracy |
-10°C do +40°C |
| Temperatura przechowywania |
-20°C do +70°C |
| Powtarzalność testu w fazie |
99,9% |
Charakterystyka metody odpowiedzi częstotliwościowej:

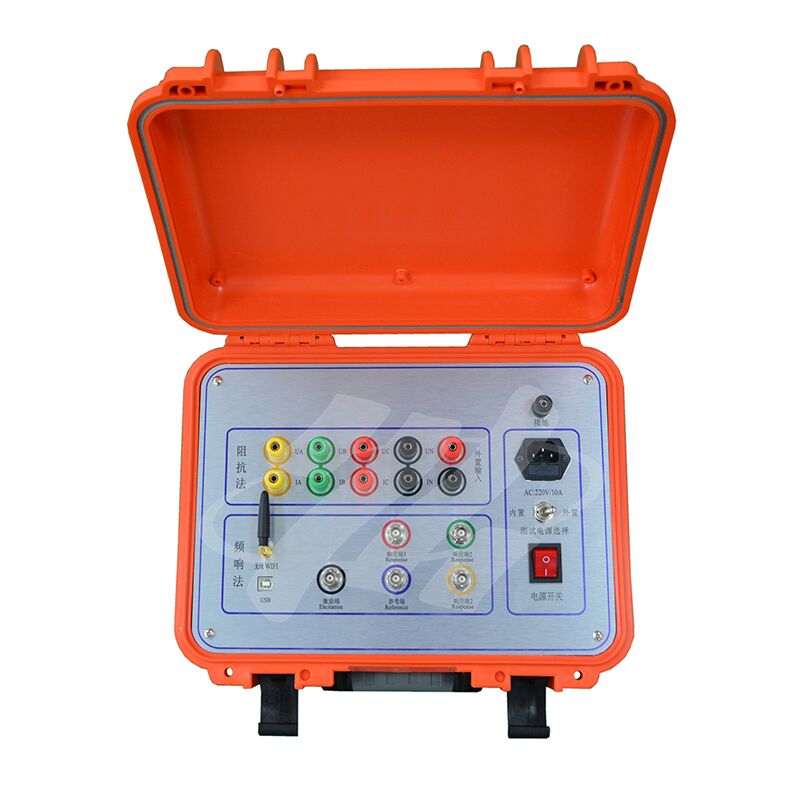

1. Tester deformacji uzwojeń transformatora składa się z jednostki pomiarowej i oprogramowania analitycznego. Jednostka pomiarowa jest sterowana przez szybki mikrokomputer jednoukładowy i składa się z komponentów generowania sygnału i pomiaru sygnału. Jednostka pomiarowa łączy się z tabletem lub laptopem za pośrednictwem interfejsu USB.
2. Podczas testowania należy odłączyć tylko szyny zbiorcze transformatora; wszystkie testy można wykonać bez podnoszenia pokrywy transformatora lub demontażu transformatora.
3. Instrument posiada wiele liniowych systemów pomiaru zamiatania częstotliwości, z liniowym zakresem zamiatania częstotliwości do [wartość częstotliwości].
