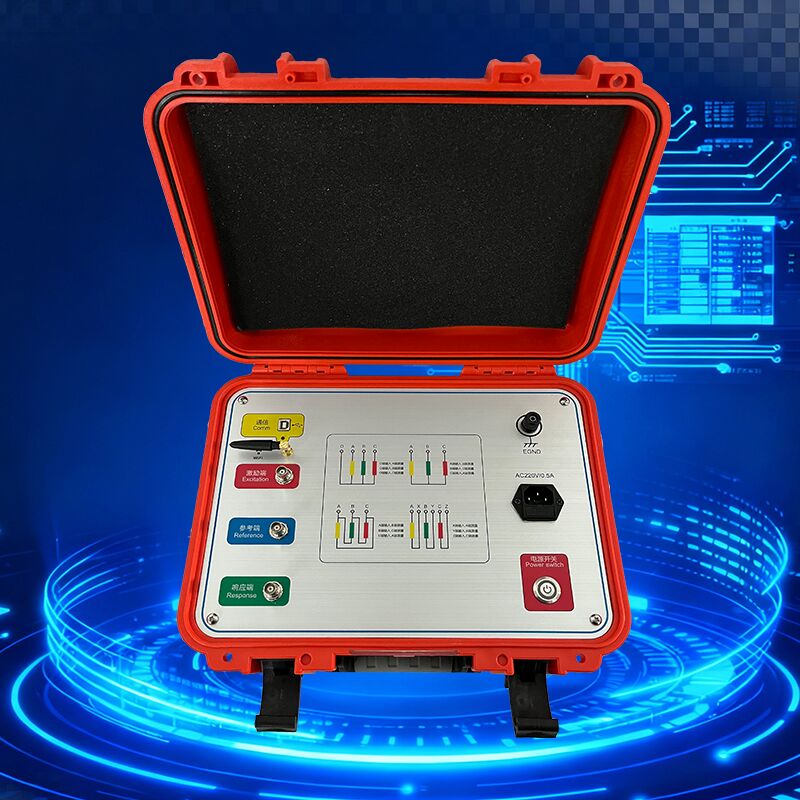

XHBX1501
Przegląd produktu
Kiedy projekt i budowa transformatora, jego cewki i układ wewnętrzny są ustawione w kamieniu.Węzły, które pasują do klasy napięcia i metody uzwojenia, będą miały ustawione parametry Ci i Li, więc ich reakcje w zakresie częstotliwości są stałe., a trójfazowe wzory częstotliwości cewki można bezpośrednio porównać.
Problemy takie jak zwarcia (w trakcie badań), uszkodzenia w transporcie (ruch cewki) lub wypaczenie cewki z powodu naprężenia elektromagnetycznego (w trakcie awarii) zmienią rozproszone parametry uzwojenia.To zakłóca oryginalne cechy częstotliwości transformatora.Pomyśl o zmianach amplitudy odpowiedzi lub częstotliwości rezonansu.Nasz Transformer Winding Tester wykorzystuje analizę reakcji do wykrywania tych problemów w sposób nieniszczący. Jest idealny do sprawdzania usterek wewnętrznych w transformatorach od 63kV do 500kV..
Tester mierzy reakcję parametrów uzwojenia na różnych częstotliwościach, a następnie przetwarza te dane w informacje na temat nasilenia deformacji: obserwuje, jak duże są zmiany,gdzie/kiedy zmiany częstotliwościDzięki tym informacjom można stwierdzić, czy transformator jest poważnie uszkodzony i potrzebuje całkowitego remontu.
Nawet jeśli nie masz starych danych o częstotliwości pracującego transformatora, nadal możesz ocenić usterki poprzez porównanie spectrów wadliwych cewek.Ułatwia śledzenie wydajności., analizować wypadki i planować konserwację.
Ten tester łączy laptop z mikrokomputerem o jednym chipie, aby dokonywać bardzo dokładnych pomiarów.i posiada wszystkie potrzebne narzędzia testowe/analityczne.
Parametry techniczne
| Powtarzalność badania fazowego |
990,9% |
| Amplituda wyjściowa sygnału |
±20V |
| Impedancja wyjściowa sygnału |
50Ω |
| Impedancja wejścia sygnału |
1MΩ |
| Dokładność częstotliwości skanowania |
00,005% |
Charakterystyka działania
- Wysokiej prędkości dwukanałowe 16-bitowe pobieranie próbek A/D (krzywy kształtu fali wykazują wyraźne zmiany podczas badań na miejscu przy zmianie przełącznika).
- Amplituda wyjściowa sygnału jest regulowana przez oprogramowanie, z maksymalną amplitudą szczytową ± 10 V.
- Komputer automatycznie analizuje wyniki badań i generuje dokumenty elektroniczne (Word).
- Instrument wyposażony jest w podwójny system pomiarowy z możliwością pomiaru częstotliwości przesiewu zarówno liniowego, jak i segmentowanego,zgodne z dwoma obecnymi metodami technicznymi stosowanymi w Chinach.
- Charakterystyki amplitudy i częstotliwości spełniają krajowe specyfikacje techniczne dla urządzeń do testowania charakterystyk amplitudy i częstotliwości.Oś pozioma (częstotliwość) ma zarówno skalę liniową, jak i logarytmiczną, więc wydrukowana krzywa może być krzywą w skali liniowej lub logarytmicznej, którą użytkownik może wybrać według swoich potrzeb.
