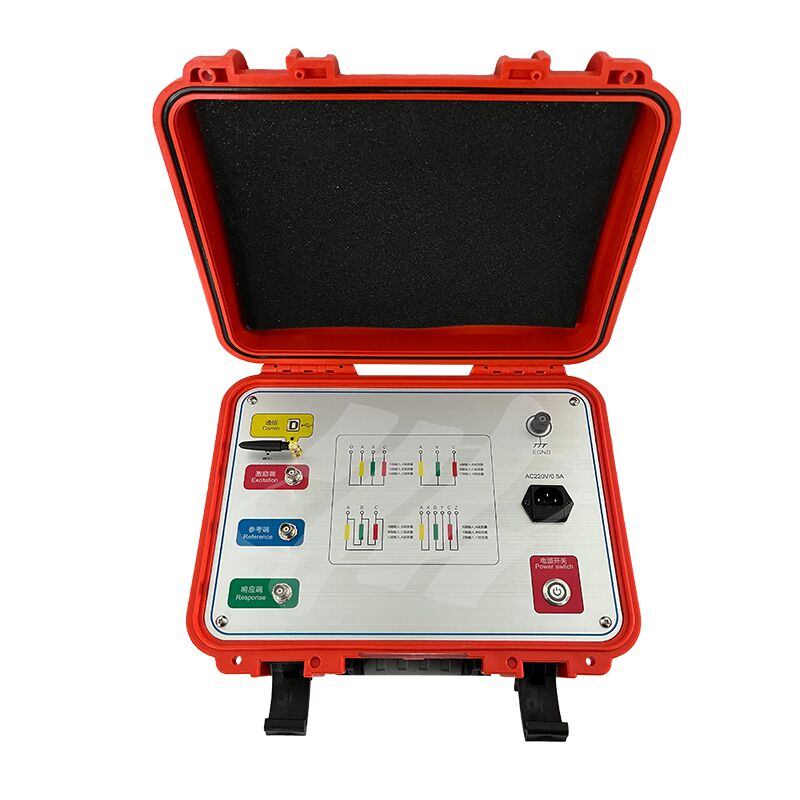

Metoda analizy odpowiedzi częstotliwościowej Xzh dla testera deformacji uzwojeń transformatora
Tester deformacji uzwojeń transformatora oparty na analizie odpowiedzi częstotliwościowej (FRA) opracowanej i udoskonalonej przez kraje rozwinięte, może dokonywać precyzyjnej diagnozy uszkodzeń wewnętrznych transformatora na podstawie pomiaru charakterystycznych parametrów uzwojeń transformatora wewnątrz.
Parametry produktu
| Zakres pomiaru amplitudy |
(-120dB) do (+20 dB) |
| Dokładność pomiaru amplitudy |
0,1dB |
| Impedancja wejściowa sygnału: |
1MΩ |
| Impedancja wyjściowa sygnału |
50Ω |
| Amplituda wyjściowa sygnału |
± 20V |
| Procent powtórzeń testu |
99,9% |
| Wymiary przyrządu pomiarowego |
(DxSxW) 300X340X120 (mm) |
| Rozmiar aluminiowej obudowy przyrządu |
(DxSxW) 310X400X330 (mm) |
| Waga całkowita |
13 kg |
| Temperatura pracy |
-10ºC do +40ºC |
| Temperatura przechowywania |
-20ºC do +70ºC |
| Wilgotność względna |
<90%, bez kondensacji |
Główne cechy wydajności
Akwizycja i kontrola przy użyciu szybkiego, wysoce zintegrowanego mikroprocesora.
Interfejs komunikacyjny USB używany między laptopem a przyrządem.
Komunikacja między laptopem a przyrządem może wykorzystywać bezprzewodowy interfejs Bluetooth lub bezprzewodowy interfejs WIFI (opcjonalnie)
Bezprzewodowy interfejs WIFI może być wygodnie używany na tabletach i smartfonach.
Sprzęt wykorzystuje dedykowaną technologię szybkiego skanowania cyfrowego DDS (USA), która może dokładnie zdiagnozować usterki takie jak zniekształcenie uzwojenia, wybrzuszenie, przesunięcie, przechylenie, zwarcie międzyzwojowe i zwarcie międzyfazowe.
Szybkie, dwukanałowe 16-bitowe próbkowanie A/D (w teście terenowym, przesunięcie przełącznika zaczepów, a krzywa falowa wykazuje wyraźną zmianę).
Amplituda wyjściowa sygnału jest regulowana przez oprogramowanie, maksymalna wartość amplitudy szczytowej wynosi ±10V.
Komputer komputer automatycznie przeanalizuje wyniki testu i wygeneruje dokumenty elektroniczne (Word).
Przyrząd posiada podwójne funkcje pomiarowe: pomiar skanowania częstotliwości liniowej i pomiar skanowania częstotliwości segmentowej, kompatybilny z trybem pomiaru dwóch grup technicznych w Chinach.
Charakterystyki amplitudowo-częstotliwościowe są zgodne z krajowymi specyfikacjami technicznymi dotyczącymi testera charakterystyk amplitudowo-częstotliwościowych. Oś X (częstotliwość) ma indeksowanie liniowe i indeksowanie logarytmiczne, dzięki czemu można wydrukować krzywą z indeksowaniem liniowym i indeksowaniem logarytmicznym. Użytkownik może wybrać jeden z nich w zależności od rzeczywistych potrzeb.
System automatycznej analizy danych testowych,
