OTD & DDF Transformer Tester z ekranem dotykowym LCD XHYS101

Name: OTD & DDF Transformer Tester z ekranem dotykowym LCD XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Xi'an Shaanxi Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	ISO CE
Numer modelu:	XHYS101

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an Shaanxi Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

ISO CE

Numer modelu:

XHYS101

Podkreślić:

High Light

Podkreślić:

Tester transformatora LCD TFT z dużym ekranem

Tester przekształtnika Delta Tan Oil

Certyfikator przekształtnika współczynnika rozpraszania dielektrycznego

Trading Information

Minimalne zamówienie:

1 jednostka

Cena:

Negocjowalne

Szczegóły pakowania:

opakowania drewniane

Czas dostawy:

5-8 DNI ROBOCZYCH

Zasady płatności:

T/T

Możliwość Supply:

3000 jednostek/rok

Opis produktu

XHYS101 Wynik próby strat dielektrycznych oleju izolacyjnegojest wyspecjalizowanym, precyzyjnym instrumentem zaprojektowanym do kompleksowej charakterystyki płynów izolacyjnych stosowanych w urządzeniach energetycznych.Dokładnie mierzy trzy kluczowe parametry jakości oleju ∆ współczynnik strat dielektrycznych (tan δ, OTD/DDF), względna przepuszczalność i rezystywność objętościowa prądu stałego Zintegrowanie zaawansowanej technologii mikroukładów komputerowych na jednym chipie, przyrząd zapewnia całkowitą automatyzację całego przepływu pracy badawczej bez nadzoru: podnoszenie temperatury, precyzyjne utrzymanie temperatury, precyzyjne pobieranie próbek danych, obliczenia matematyczne,wyświetlanie wyników w czasie rzeczywistym, drukowanie raportów i długoterminowe przechowywanie danych.XHYS101 jest ostatecznym narzędziem diagnostycznym do oceny stanu oleju transformatora, analiza starzenia się i wykrywanie zanieczyszczeń.

Specyfikacje techniczne

Parametry	Specyfikacja
Parametry mierzone
Zakres pojemności	5 pF ∼ 200 pF
Zakres względnej przepuszczalności	1.000 ¢ 30.000
Zakres współczynnika strat dielektrycznych (Tan δ)	0.00001 ¢ 100
Zakres rezystywności prądu stałego	2.5 MΩ·m 20 TΩ·m
Dokładność pomiaru
Względna dopuszczalność	± 1 ‰ 10) % odczytu
Współczynnik strat dielektrycznych	± ((5% odczytu ± 0,0002)
Odporność prądu stałego	± 10% odczytu
Rozstrzygnięcie
Pojemność	00,01 pF
Względna dopuszczalność	0.001
Współczynnik strat dielektrycznych	0.00001
Próbka napięcia i temperatury
Napięcie badawcze AC	200 ‡ 2200V, ustawialne ciągle, 50 Hz
Napięcie badawcze prądu stałego	0 500V, ustawialne ciągle
Zakres temperatury	40°C 120°C
Dokładność temperatury	±0,5°C
Elektryczność i dostawa
Napięcie zasilania	220 V prądu przemiennego ± 10%
Częstotliwość zasilania	50 Hz / 60 Hz ± 1%
Zużycie energii	500 W

Kluczowe cechy wydajności

Całkowita analiza profilu dielektrycznego Zmierza wszystkie trzy krytyczne parametry jakości oleju w jednym zautomatyzowanym badaniu: współczynnik strat dielektrycznych (tan δ / OTD / DDF), względna przepuszczalność i rezystywność objętościowa prądu stałego.Ten kompleksowy zestaw danych umożliwia ocenę starzenia się oleju, zanieczyszczenie związkami polarnymi, wniknięcie wilgoci i zawartość przewodzących cząstek znacznie przekracza to, co może ujawnić prosty test BDV.
Całkowicie bez nadzoru automatyka¢ Zintegrowany mikrokomputer na jednym chipie automatycznie kontroluje cały przepływ pracy: podnoszenie temperatury do celu, precyzyjne utrzymanie cieplne w punkcie ustawienia, pobieranie próbek danych o wysokiej rozdzielczości,obliczenia w czasie rzeczywistym, i wyników.
Kontrola temperatury w szerokim zakresieZapewnia precyzyjne ogrzewanie od 40°C do 120°C z dokładnością ±0,5°C, co umożliwia zależną od temperatury charakterystykę dielektryczną.Pomiar tan δ w podwyższonych temperaturach ujawnia degradację oleju, która może nie być widoczna w temperaturze otoczenia.
Podwójne napięcie badawcze AC/DC
Pomiar odporności ultra szerokiejOporność prądu stałego w zakresie od 2,5 MΩ·m do 20 TΩ·m obejmuje pełne spektrum od silnie zanieczyszczonej ropy naftowej po czysty płyn izolacyjny.
Wysokiej rozdzielczości ekran dotykowy LCDDuży wyświetlacz TFT LCD z interfejsem dotykowym zapewnia wyraźną wizualizację danych pomiarowych i wyników diagnostycznych, z wbudowanym przechowywaniem danych w celu długoterminowego trendowania.

Obraz produktu

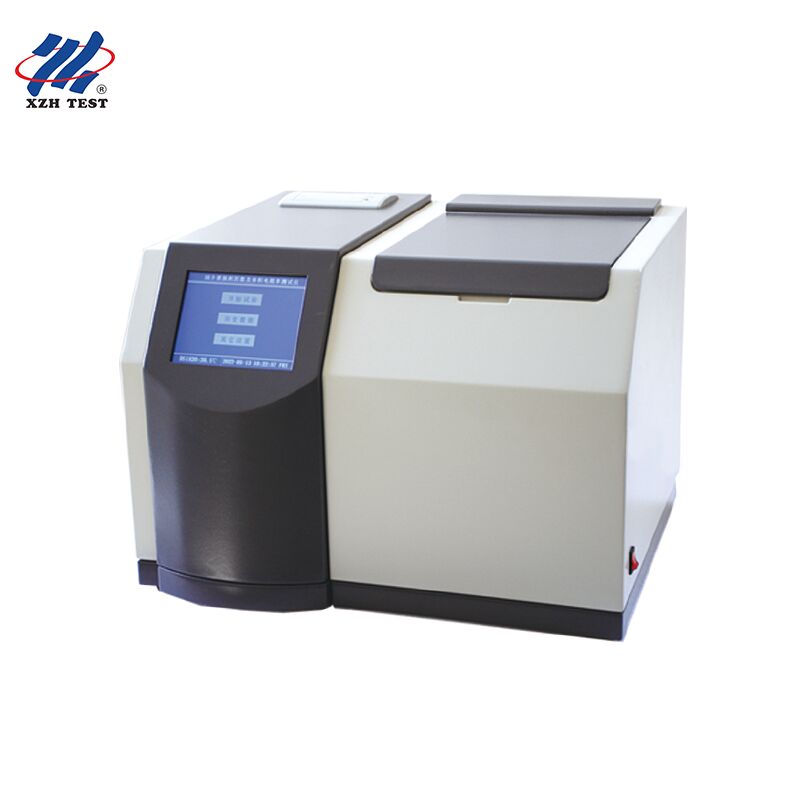

XHYS101 Insulating Oil Dielectric Loss Tester

Przewodnik do rozwiązywania problemów

Wydawnictwo A: wyświetlony "skrót w kubku elektrody"
Sprawdź, czy szczeliny pozycjonowania elektrod wewnętrznych i zewnętrznych są wyrównane i sprawdź, czy elektroda wewnętrzna nie jest luźna.

Wydanie B: "Proszę wykonać kalibrację pustych kubków" wyświetlane
Wymagane, gdy pojemność pustego kubka przekracza 60±5 pF. Możliwe przyczyny: a) elektrody niewłaściwie umieszczone; b) kubek olejowy nieczysty

Problem C: Buzzer brzmi 5 razy i instrument powraca do interfejsu włączania
(a) Sprawdź, czy pojemność pustego kubka znajduje się w zakresie 60±5 pF. (b) Sprawdź, czy kubek oleju jest prawidłowo ustawiony i czy nie występuje rozładowanie.

Kwestia D: czas elektrochemiczny oporności prądu stałego pozostaje ustalony na 60 sekund
Sprawdź, czy wewnętrzny zegar przyrządu działa prawidłowo; w razie potrzeby dostosowuj zegar.

Problem E: najmniejsza znacząca cyfra parametru napięcia ustawionego nie jest równa zerowi
Użyj klawisza [Zmniejszyć] do obniżenia ustawionej wartości napięcia, a następnie użyj klawisza [Zwiększyć] do dostosowania do pożądanej wartości.

Częste pytania

P1: Czy ten tester jest odpowiedni dla specjalistów zajmujących się monitorowaniem stanu oleju w transformatorach?

Tak, XHYS101 to ostateczny instrument do monitorowania stanu oleju, który wykracza poza podstawowe badania napięcia awaryjnego.ten przyrząd mierzy tan δ (czynnik strat dielektrycznych) i rezystywność prądu stałego (DC resistivity) parametry, które wskazują na wczesne degradacje oleju w wyniku utleniania, napięcie termiczne i akumulacja zanieczyszczeń polarnych.Specjaliści zajmujący się monitorowaniem stanu mogą śledzić te parametry w czasie, aby przewidzieć pozostały okres eksploatacji ropy i zbudować oparte na dowodach budżety na zastąpienie ropy.

P2: Czy laboratoria badawcze wysokiego napięcia mogą używać tego do charakterystyki materiałów?

Laboratoria badawcze opracowujące nowe płynne izolacje, syntetyczne estry, naturalne estry, nanopłynne,W celu uzyskania dokładnej charakterystyki dielektrycznej w różnych temperaturachZakres 40-120°C XHYS101 ∆s z dokładnością ± 0,5°C i dokładnością ± 5% tan δ zapewnia dane o jakości publikacji.Pomiar rezystywności prądu stałego do 20 TΩ·m jest szczególnie cenny do charakterystyki ultraczystej płynu syntetycznego stosowanego w zastosowaniach HVDC.

P3: W jaki sposób służy firmom zajmującym się analizą awarii elektrycznej?

W przypadku awarii transformatora, śledczy sądowi muszą ustalić przyczynę, a stan oleju jest kluczowym dowodem.podwyższony opalenie δ o niskiej rezystywności wskazuje na zanieczyszczenie przewodzące z łuku; podwyższony opalenie δ przy normalnej rezystywności wskazuje na utlenianie; zmiany permittywności mogą wskazywać na wniknięcie wilgoci.zapewnienie kompleksowych dowodów sądowych dla roszczeń ubezpieczeniowych i wsparcie w sporach sądowych.

P4: Czy jest to odpowiednie dla konsultantów ds. przedłużania żywotności transformatorów i zarządzania aktywami?

Konsulci ds. zarządzania aktywami doradzający w kwestii przedłużenia życia transformatora i jego wymiany potrzebują obiektywnych danych, aby uzasadnić zalecenia o wartości kilku milionów dolarów.Pomiary strat dielektrycznych i rezystywności XHYS101 ′ dostarczają danych o stanie oleju granulowanego potrzebnych do modelowania pozostałej żywotności. Tan δ tendencja w podwyższonej temperaturze ujawnia degradację papieru izolacyjnego, która koreluje z stopniem polimeryzacji (DP)

P5: Czy specjaliści odzysku ropy naftowej mogą wykorzystać to do weryfikacji skuteczności obróbki?

Przedsiębiorstwa zajmujące się odzyskiwaniem ropy naftowej, które przetwarzają zużytą ropę transformatora poprzez filtrację, odgazowanie i oczyszczanie gliny, muszą wykazać, że odzyskana ropa spełnia specyfikację.XHYS101 zapewnia kompletny profil dielektryczny przed i po: pomiar początkowy ilościowo określa stopień zanieczyszczenia, a pomiar po odzyskaniu sprawdza przywrócenie do dopuszczalnych limitów.Ta udokumentowana poprawa uzasadnia inwestycje w odzyskiwanie i zapewnia gwarancję jakości, że odnawiane olej będzie działać niezawodnie w eksploatacji.
