Wielofunkcyjny tester wyładowania częściowego do wykrywania na żywo w miejscu pracy XHJF801B

Name: Wielofunkcyjny tester wyładowania częściowego do wykrywania na żywo w miejscu pracy XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE/ISO
Numer modelu:	XHJF801B

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

CE/ISO

Numer modelu:

XHJF801B

Podkreślić:

High Light

Podkreślić:

badanie częściowego rozładowania na miejscu

detektor wyładowań niezupełnych rozdzielnicy

XHJF801B wykrycie na żywo

Trading Information

Minimalne zamówienie:

1 jednostka

Cena:

Negocjowalne

Szczegóły pakowania:

Opakowania drewniane

Czas dostawy:

5-8 dni roboczych

Zasady płatności:

T/T

Możliwość Supply:

1000 jednostek rocznie

Opis produktu

XHJF801B to czterofunkcyjny tester częściowych wyładowań (PD) zaprojektowany do wykrywania na miejscu urządzeń wysokiego napięcia pod napięciem. Integrując bezdotykowe/kontaktowe wykrywanie ultradźwiękowe (AA/AE), przejściowego napięcia uziemienia (TEV), wysokiej częstotliwości (HF) i ultra-wysokiej częstotliwości (UHF), umożliwia zespołom energetycznym i zespołom konserwacji podstacji szybkie lokalizowanie wad izolacji w rozdzielnicach, GIS, transformatorach i systemach kablowych podczas pracy pod napięciem, zmniejszając nieplanowane awarie i poprawiając niezawodność sieci.

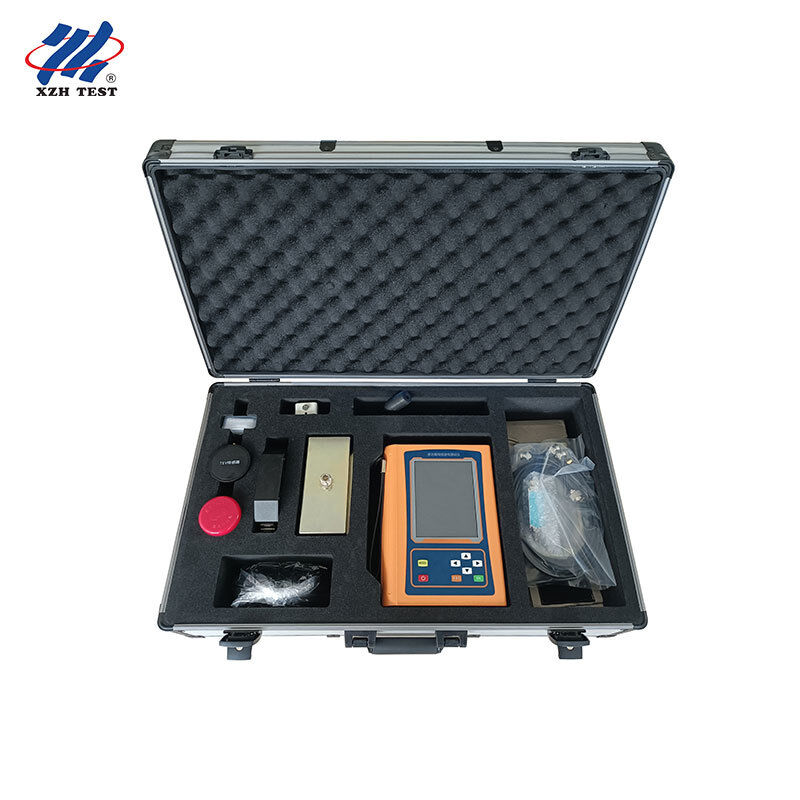

XHJF801B

Grupa docelowa

Zaprojektowany dla zespołów inspekcji terenowej i wykrywania pod napięciem:

Zespoły eksploatacji i konserwacji sieci dystrybucyjnych i podstacji wykonujące inspekcję PD pod napięciem (na żywo)

Zespoły konserwacji linii kablowych testujące złącza kablowe, zakończenia i przewody ekranowane

Inżynierowie terenowi przedsiębiorstw energetycznych prowadzący konserwację warunkową (CBM) rozdzielnic i GIS

Kluczowe cechy

Cztery funkcje w jednym: ultradźwięki (AA/AE), TEV, HF i UHF w jednym ręcznym urządzeniu

Zaawansowane przetwarzanie sygnałów RF i wysokiej częstotliwości zapewniające wysoką czułość i odporność na zakłócenia w terenie

Wbudowany bezdotykowy czujnik sprzężony z powietrzem; opcjonalny zewnętrzny czujnik ultradźwiękowy sprzężony z powierzchnią

Okna analizy PRPD i PRPS liniowe fazowo dla intuicyjnej diagnostyki wyładowań

Przechowywanie danych, przeglądanie, usuwanie i nagrywanie przebiegów dla raportowania na miejscu

Wielopoziomowe progi uwagi/alarmu z podpowiedziami amplitudy kodowanymi kolorami

Wielka bateria litowa zapewniająca 6-8 godzin ciągłej pracy w terenie

Wbudowany system operacyjny Linux ułatwiający przyszłe rozszerzanie funkcjonalności

Zastosowania

Wykrywanie na miejscu rozdzielnic (szaf rozdzielczych) i GIS pod napięciem

Złącza kablowe, zakończenia i izolacja kabli wysokiego napięcia

Transformatory mocy i przepusty podczas inspekcji pod napięciem

Szyny zbiorcze, izolatory i inne urządzenia elektryczne pod napięciem

Specyfikacje techniczne

Czujnik / Parametr	Specyfikacja
Ultradźwięki bezdotykowe (AA)	Środek 40kHz ±1kHz; zakres -7~68dBuV; rozdzielczość 0.1dB
Ultradźwięki kontaktowe (AE)	20~80kHz (SF6) / 80~200kHz (olej); dynamiczny 60dB; rozdzielczość 0.1dB
Przejściowe napięcie uziemienia (TEV)	3MHz~100MHz; zakres 0~60dBmV; rozdzielczość 0.1dB
Ultra-wysoka częstotliwość (UHF)	300MHz~1500MHz; zakres -70~-10dBm; rozdzielczość 0.1dBm
Wysoka częstotliwość (HF)	0.3MHz~30MHz; zakres 0~70dB; wzmocnienie -30~20dB; wejście 50Ω
Środowisko pracy	-20°C~50°C; wilgotność 0~85%
Wyświetlacz	5,6-calowy kolorowy wyświetlacz TFT LCD, 480×640
Wymiary / Waga	230×170×48mm; 1,35kg
Żywotność baterii	Około 6 godzin (wielka bateria litowa)

Często zadawane pytania

Jakie urządzenia można testować na miejscu za pomocą XHJF801B?

Obejmuje rozdzielnice, GIS, transformatory mocy, przepusty, kable wysokiego napięcia i złącza kablowe. Dzięki czterem metodom detekcji (ultradźwięki, TEV, HF i UHF) dostosowuje się do różnych typów urządzeń i warunków terenowych.

Czy można przeprowadzić wykrywanie na żywo (pod napięciem) bez wyłączania zasilania?

Tak. XHJF801B jest przeznaczony do nieinwazyjnego wykrywania na żywo zgodnie ze specyfikacją techniczną wykrywania na żywo. Czujniki są umieszczane w pobliżu powierzchni urządzenia lub przewodów uziemiających, dzięki czemu wyłączenie zasilania nie jest wymagane.

Której metody detekcji należy użyć do rozdzielnic?

W przypadku rozdzielnic głównymi metodami są TEV (przejściowe napięcie uziemienia) i ultradźwięki (AA/AE). TEV wykrywa wyładowania wewnętrzne na powierzchni szafy, podczas gdy ultradźwięki lokalizują wyładowania powierzchniowe i korozję.

Jak długo działa bateria przez cały dzień inspekcji?

Wielka bateria litowa zapewnia około 6 godzin ciągłej pracy na jednym ładowaniu, co wystarcza na pełną zmianę inspekcji terenowej. Czas ładowania wynosi około 2-4 godzin.

Czy można zapisywać dane i przebiegi do mojego raportu z inspekcji?

Tak. Obsługuje przechowywanie danych, przeglądanie i usuwanie, a także nagrywanie przebiegów. Pliki można eksportować na dysk USB (FAT32) do celów raportowania i archiwizacji.
