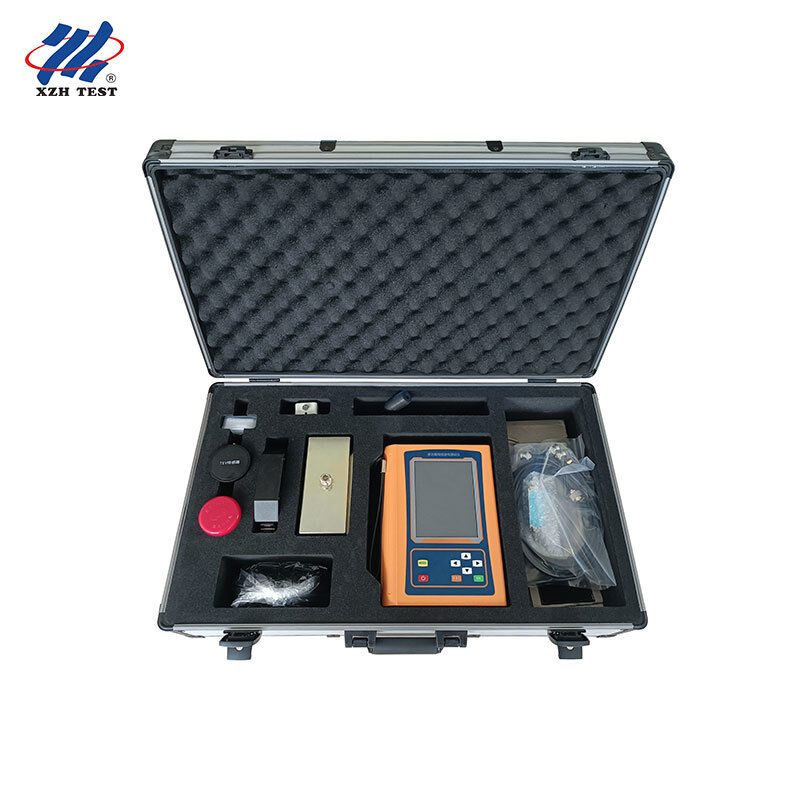

Wielofunkcyjny tester wyładowania częściowego do diagnostyki izolacji

Name: Wielofunkcyjny tester wyładowania częściowego do diagnostyki izolacji
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE/ISO
Numer modelu:	XHJF801B

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

CE/ISO

Numer modelu:

XHJF801B

Podkreślić:

High Light

Podkreślić:

tester diagnostyczny izolacji

Wskaźnik częściowego rozładowania transformatora

Badanie fabryczne XHJF801B

Trading Information

Minimalne zamówienie:

1 jednostka

Cena:

Negocjowalne

Szczegóły pakowania:

Opakowania drewniane

Czas dostawy:

5-8 dni roboczych

Zasady płatności:

T/T

Możliwość Supply:

1000 jednostek rocznie

Opis produktu

XHJF801B to wielofunkcyjny tester częściowego rozładowania (PD) zaprojektowany do diagnostyki izolacji w fabrykach i laboratoriach.wykrywanie wysokiej częstotliwości (HF) i przejściowego napięcia ziemnego (TEV) za pomocą analizy fazowej PRPD/PRPS, zapewnia producentom transformatorów i urządzeń rozdzielczych, zewnętrznym laboratoriom badawczym i instytutom badawczym precyzyjne narzędzie do badania akceptacji fabrycznej,badania typu i ocena długoterminowego stanu izolacji.

Publiczność docelowa

przeznaczone dla producentów, laboratoriów i instytucji badawczych:

Producenci transformatorów, urządzeń rozdzielczych i GIS wykonujący fabryczne badania przyjmowania i badania typu
Laboratoria badawcze i instytuty badawcze zewnętrzne do diagnostyki izolacji
Zespoły kontroli jakości urządzeń energetycznych oceniające starzenie się i wady izolacji

Kluczowe cechy

Cztery kanały wykrywania: ultradźwiękowe AE, UHF, HF i TEV do kompleksowej analizy izolacji
Analiza PRPD i PRPS z rozstrzygnięciem fazowym w celu dokładnej identyfikacji źródła wyładowania
Kontaktowe ultradźwięki obejmują urządzenia SF6 (20~80kHz) i napełnione olejem (80~200kHz)
Wysoka rozdzielczość 0,1 dB we wszystkich czujnikach dla powtarzalnych danych pomiarowych
Przechowywanie danych, przeglądanie, usuwanie i rejestrowanie form fal dla sprawozdań z badań
Wielopoziomowe progi alarmowe z kolorowym wyświetlaczem amplitudy
Bateria litowa o dużej pojemności i kompaktowy komputer główny o masie 1,35 kg do elastycznego ustawienia testu
System operacyjny z wbudowanym systemem Linux obsługujący przyszłe rozszerzanie i integrację funkcji

Wnioski

Badania fabryczne (FAT) transformatorów, urządzeń rozdzielczych i GIS
Badania lokalizacji i typu wad izolacyjnych w laboratorium
Diagnostyka urządzeń energetycznych SF6 izolowanych gazem i napełnionych olejem
Ocena długoterminowego starzenia izolacji w instytucjach badawczych

Specyfikacje techniczne

Czujnik / parametr	Specyfikacja
Ultradźwięki bezkontaktowe (AA)	Centrum 40kHz ±1kHz; zakres -7~68dBuV; rozdzielczość 0,1dB
Kontakt ultradźwiękowy (AE)	20~80kHz (SF6) / 80~200kHz (olej); dynamiczne 60dB; rozdzielczość 0,1dB
Przejściowe napięcie ziemne (TEV)	3MHz~100MHz; zakres 0~60dBmV; rozdzielczość 0,1dB
Ultrawysoka częstotliwość (UHF)	300MHz~1500MHz; zakres -70~-10dBm; rozdzielczość 0,1dBm
Wysoka częstotliwość (HF)	0.3MHz~30MHz; zakres 0~70dB; wzrost -30~20dB; wejście 50Ω
Środowisko operacyjne	-20°C~50°C; wilgotność 0~85%
Wyświetlacz	50,6-calowy kolor TFT LCD, 480×640
Wymiary / waga	230×170×48 mm; 1,35 kg
Żywotność baterii	Około 6 godzin (bateria litowa o dużej pojemności)

Częste pytania

Czy XHJF801B może być używany do badania fabrycznego przyjmowania transformatorów?

Jego kanał ultradźwiękowy kontaktowy (AE) obejmuje 80~200kHz dla urządzeń napełnionych olejem, a kanał HF (0,3~30MHz) mierzy rozładowanie na przewodzie uziemienia,o pojemności nieprzekraczającej 10 W.

Czy obsługuje analizę PRPD/PRPS dla sprawozdań diagnostycznych?

Instrument zapewnia okna analizy fazowo-liniowej, PRPD i PRPS, umożliwiając wyraźną identyfikację źródła wyładowania i wspierając profesjonalne raporty diagnostyczne o izolacji.

Jaka jest rozdzielczość i dokładność pomiaru?

Wszystkie kanały wykrywania oferują rozdzielczość 0,1 dB (0,1 dBm dla UHF) z błędem liniowości poniżej ± 20%, zapewniając powtarzalność, wysoką precyzję danych pomiarowych.

Jakie pasma częstotliwości obejmuje dla różnych typów urządzeń?

AE: 20~80kHz (SF6) i 80~200kHz (napełnione olejem); UHF: 300MHz~1500MHz; HF: 0.3MHz~30MHz; TEV: 3MHz~100MHz, obejmujące GIS, transformatory, urządzenia przełącznikowe i kable.

Czy dane mogą być eksportowane do sprawozdań z badań osób trzecich?

Tak, dane z badań i nagrania fal mogą być zapisywane i eksportowane na dysk USB (FAT32), co pozwala na łatwą integrację z raportami z badań fabrycznych i dokumentacją certyfikacyjną stron trzecich.
