Przenośny tester transformatorów z interfejsami bezprzewodowymi| XHBX1501

Name: Przenośny tester transformatorów z interfejsami bezprzewodowymi| XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Xi'an Shaanxi Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	ISO CE
Numer modelu:	XHBX1501

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an Shaanxi Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

ISO CE

Numer modelu:

XHBX1501

Podkreślić:

High Light

Podkreślić:

Bezprzewodowy tester transformatorów z interfejsem Bluetooth

Urządzenie do testowania transformatorów z bezprzewodowym interfejsem Wi-Fi

Przenośny analizator transformatorów

Trading Information

Minimalne zamówienie:

1 zestaw

Szczegóły pakowania:

opakowania drewniane

Czas dostawy:

5-8 DNI ROBOCZYCH

Zasady płatności:

T/T

Możliwość Supply:

3000 jednostek/rok

Opis produktu

XHBX1501 Analizator deformacji przekierowania transformatorajest przenośnym instrumentem do analizy reakcji częstotliwości (FRA) sterowanym na PC, zaprojektowanym do nieniszczącego wykrywania wewnętrznych usterek mechanicznych w transformatorach mocy o napięciu nominalnym od 63 kV do 500 kV.Każde uzwojenie transformatora posiada unikalną sygnaturę odpowiedzi częstotliwości określoną przez jego rozproszoną pojemność (Ci) i indukcję (Li)Zdarzenia, które fizycznie przemieszczają uzwojenia, takie jak awarie zwarcia, uderzenia transportowe lub siły elektromagnetyczne, zmieniają te sygnatury.XHBX1501 wykorzystuje architekturę laptopa i mikrokontrolera do pomiarów o wysokiej precyzji, przesyłanie danych za pośrednictwem Bluetooth lub Wi-Fi do komputera komputerowego, który automatycznie przetwarza wyniki, generuje profesjonalne raporty w formacie Word,i archiwizuje sygnatury bazowe dla długoterminowych trendów stanuJego zdolność pomiarowa w dwóch trybach

XH1501 vs. seria XH1502: XHBX1501 jest konfiguracją bezprzewodową sterowaną przez komputer, oferującą łączność Bluetooth / Wi-Fi, prześwietlenie podwójnego trybu (liniowe + segmentowane) i automatyczne generowanie raportów Word.XHBX1502 to samodzielna konfiguracja ekranu dotykowego z wbudowanym LCD, zamiatanie oparte na DDS i wydajność sygnału większa niż ± 20 V.

Specyfikacje techniczne

Parametry	Specyfikacja
Wydajność pomiarów
Powtarzalność badań w fazie	990,9%
Dokładność częstotliwości skanowania	00,005%
Analogiczny do cyfrowego pobierania próbek	Dwukanałowe 16-bitowe szybkie A/D
Wyświetlacz skali częstotliwości	Liniowe i logarytmiczne (wybierane przez użytkownika)
Charakterystyka sygnału
Amplituda sygnału wyjściowego	±20 V (regulowane za pomocą oprogramowania, maksymalny szczyt ±10 V)
Impedans wyjściowy sygnału	50 Ω
Impedancja wejścia sygnału	1 MΩ
Łączność i dane
Interfejsy bezprzewodowe	Bluetooth + Wi-Fi (podwójne bezprzewodowe)
Architektura sterowania	Komputer przenośny + mikrokontroler (MCU)
Format raportu	Dokumenty generowane automatycznie
Tryby zamiatania	Przesunięcie liniowe + przesiewanie segmentalne (podwójny tryb)
Zastosowanie i fizyka
Stosowana klasyfikacja transformatora	63 kV ¥ 500 kV
Obudowa	Pudełko przyrządów z stopów aluminium (czerwone)
Przenośność	Kompaktna, lekka konstrukcja do zastosowania w terenie

Kluczowe cechy wydajności

Podwójne połączenie bezprzewodoweJednoczesne interfejsy Bluetooth i Wi-Fi zapewniają elastyczną bezprzewodową transmisję danych do laptopa sterującego, eliminując połączenia kablowe pomiędzy instrumentem a komputerem.ustalenie niezaburzonej przestrzeni roboczej podstacji.
Przesłanie częstotliwościowe w dwóch trybach zapewnienie zgodności z dwoma głównymi podejściami technicznymi przyjętymi obecnie w chińskim przemyśle energetycznymUżytkownicy mogą wybrać optymalny tryb dla każdego scenariusza testu.
Architektura sterowana przez PC z precyzją MCU¢ sterowanie komputerem przenośnym w połączeniu z dedykowanym mikrokontrolerem na jednym chipie łączy precyzję pomiarów wbudowanego sprzętu z przetwarzaniem danych, przechowywaniem,i zdolności wizualizacji pełnego komputera PC, umożliwiające złożoną analizę porównawczą bez ograniczeń wyświetlacza przyrządu.
Automatycznie generowane raporty zawodoweOprogramowanie towarzyszące automatycznie analizuje wyniki badań i generuje kompletne dokumenty elektroniczne w formacie, w tym wykresy odpowiedzi na częstotliwości, analizę odchyleń,i wnioski diagnostyczne gotowe do natychmiastowej dystrybucji w formie dokumentów o uruchomieniu lub sprawozdań z utrzymania.
Dwu-kanałowe 16-bitowe szybkie A/DWykorzystując analizę analogowo-cyfrową o wysokiej rozdzielczości, można wykryć subtelne zmiany formy fali.zapewnienie potwierdzenia czułości pomiaru w czasie rzeczywistym.
Wybieralny wyświetlacz częstotliwości liniowej/logarytmicznej Oś częstotliwości poziomej obsługuje zarówno skalowanie liniowe, jak i logarytmiczne,umożliwienie użytkownikom wyboru trybu wyświetlania, który najlepiej podkreśla regiony częstotliwości najbardziej istotne dla ich celów diagnostycznych.
Amplituda sygnału regulowana przez oprogramowanieAmplituda sygnału wyjściowego jest sterowana za pomocą oprogramowania o maksymalnej amplitudzie szczytowej ± 10 V, co umożliwia optymalizację poziomów napędu dla różnych rozmiarów transformatorów i konfiguracji uzwojen.
Diagnostyka niezależna od wartości wyjściowejW przypadku, gdy nie ma danych historycznych o częstotliwości reakcji na znany zdrowy transformator, porównawcza analiza widma między wadliwymi i zdrowymi cewkami umożliwia ocenę błędów.Oryginalne dane dotyczące częstotliwości uzwojenia, gdy jest dostępna, znacząco poprawia długoterminowe monitorowanie wydajności i planowanie przewidywalnego utrzymania.

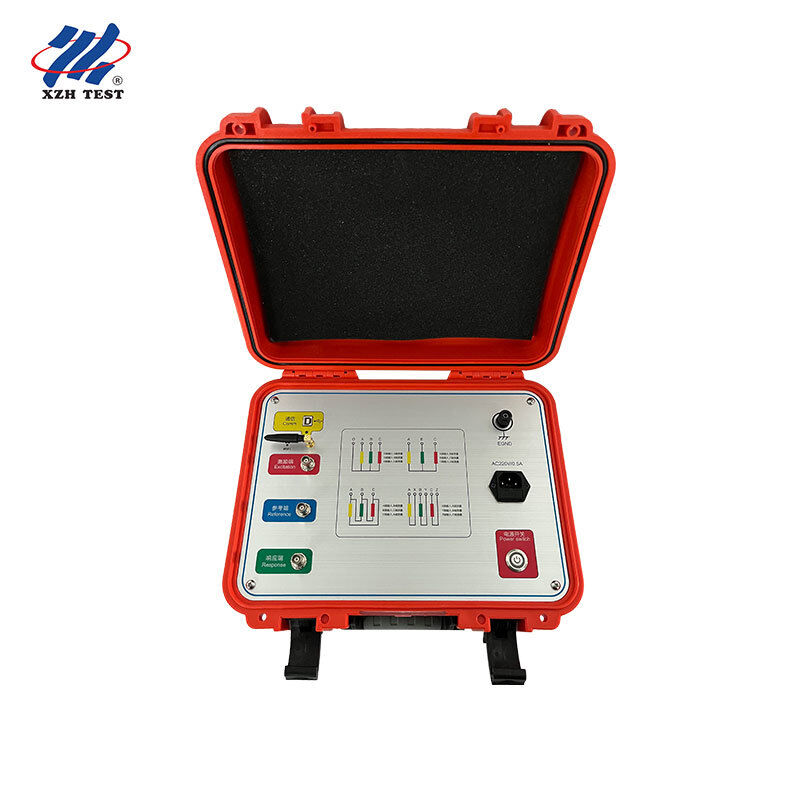

Obraz produktu

XHBX1501

Częste pytania

P1: Czy ten analizator jest odpowiedni dla mobilnych dostawców usług badawczych i diagnostycznych?

Tak, XHBX1501 jest specjalnie zaprojektowany dla dostawców usług mobilnych diagnostycznych, którzy podróżują do wielu podstacji klientów.Architektura oparta na laptopach oznacza, że technicy terenowi mogą nosić jeden standardowy laptop do sterowania instrumentem we wszystkich lokalizacjach klientówBezprzewodowe połączenie Bluetooth/Wi-Fi eliminuje niebezpieczeństwo potrącenia się kabla w przestrzeni roboczej podstacji, podczas gdy automatycznie generowane raporty Word produkują profesjonalne,dokumentacja gotowa dla klienta na miejscuMożliwość prześwietlania w dwóch trybach zapewnia kompatybilność niezależnie od chińskiego standardu przemysłowego, którego przestrzega dany klient.

P2: Czy ten instrument może obsługiwać zdalny monitoring z bezprzewodowym gromadzeniem danych?

Podwójne interfejsy bezprzewodowe XHBX1501 (Bluetooth + Wi-Fi) umożliwiają elastyczne scenariusze wdrażania, których nie mogą dopasować samodzielne instrumenty.Technicy mogą ustawić urządzenie przy terminalach transformatora podczas obsługi laptopa z bezpiecznej odległościInterfejs Wi-Fi obsługuje łączność o dłuższym zasięgu dla scenariuszy, w których operator musi utrzymywać fizyczną oddzielność od urządzeń zasilanych energią,A automatycznie generowane raporty Word mogą być natychmiast wysyłane e-mailem do zdalnych zespołów inżynierów do wspólnej diagnostyki bez opóźnień w przetwarzaniu.

P3: W jaki sposób służy ona programom oceny infrastruktury transformatorów?

Użytkownicy z dużą flotą starzejących się transformatorów potrzebują systematycznej, opłacalnej oceny stanu, aby priorytetowo określić budżety na wymianę i modernizację.Architektura XHBX1501® oparta na laptopie jest idealna dla tych programów: jeden standardowy laptop może służyć jako platforma sterowania wieloma instrumentami rozmieszczonymi w różnych podstawach, przy czym wszystkie dane badania są scentralizowane w wspólnej bazie danych.Podwójne skanowanie zapewnia kompatybilność zarówno z dawnymi liniami bazowymi porównania (zwykle skanowanie liniowe), jak i nowoczesną analizą segmentowanego skanowania, co umożliwia znaczące tendencje nawet w przypadku przeprowadzania pomiarów historycznych z różnymi generacjami przyrządów.

P4: Czy jest ona odpowiednia dla instytucji edukacyjnych i badawczych w dziedzinie inżynierii elektrycznej?

Uniwersytety i instytuty badawcze nauczające inżynierii wysokiego napięcia i diagnostyki transformatorów korzystają z architektury sterowanej przez komputer XHBX1501s.Studenci mogą obserwować cały przepływ pomiarów i analiz na ekranie laptopa podczas demonstracji laboratoryjnych, rozumiejąc nie tylko wykonanie testu, ale również podstawowe zasady odpowiedzi częstotliwości.Automatycznie generowane raporty Word z pełnymi zestawami danych wspierają projekty badawcze absolwentów wymagające udokumentowanych dowodów eksperymentalnych, podczas gdy możliwość pomiaru podwójnego trybu umożliwia porównawcze badania metodologii pomiaru liniowego i segmentowanego, cenne dla publikacji naukowych dotyczących technik diagnostycznych FRA.

P5: Czy niezależne firmy konsultingowe zajmujące się inżynierią elektryczną mogą wykorzystać tę metodę do badań stanu transformatorów?

Niezależne firmy konsultingowe prowadzące badania stanu transformatorów dla wielu klientów użyteczności publicznej, przemysłowych i handlowych potrzebują instrumentów, które produkują standaryzowane,wyniki zawodoweAutomatyczne generowanie raportów Word XHBX1501 eliminuje czasochłonne pisanie raportów ręcznie, które zwykle następuje po testowaniu w terenie.umożliwienie konsultantom dostarczania klientom sprawozdań końcowych przed opuszczeniem placówkiPołączenie bezprzewodowe umożliwia konsultantowi obsługę laptopa z bezpiecznej strefy, podczas gdy przyrząd wykonuje przesiewanie terminali transformatora,i możliwość pomiaru w dwóch trybach oznacza, że jeden instrument obsługuje wszystkich klientów niezależnie od ich preferowanego standardu technicznego.
