Tester transformatorów z analizą wektorową i diagnostyką

Name: Tester transformatorów z analizą wektorową i diagnostyką
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX1318
Price: 4,115.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Xi'an Shaanxi Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	ISO CE
Numer modelu:	XHTX1318

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an Shaanxi Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

ISO CE

Numer modelu:

XHTX1318

Podkreślić:

High Light

Podkreślić:

Prosty tester transformatorów z analizą wektorową

Tester charakterystyki pojemnościowej z analizą wektorową

Diagnostyka transformatora Tester charakterystyki przepustowości transformatora

Trading Information

Minimalne zamówienie:

1 zestaw

Cena:

Negocjowalne

Szczegóły pakowania:

opakowania drewniane

Czas dostawy:

5-8 DNI ROBOCZYCH

Zasady płatności:

T/T

Możliwość Supply:

3000 jednostek/rok

Opis produktu

Tester charakterystyk transformatorów serii XHTX1318 to precyzyjny, dwufunkcyjny przyrząd diagnostyczny, który skutecznie pełni rolę dwóch przyrządów w jednym: testera mocy transformatora i testera parametrów charakterystycznych transformatora. Zaprojektowany do kompleksowej oceny transformatorów, dokładnie mierzy wiele parametrów częstotliwości sieciowej dla różnych modeli transformatorów — w tym moc, identyfikację typu, prąd jałowy, straty jałowe, straty zwarcia (obciążenia), napięcie impedancji i analizę grupy wektorowej. Dzięki dokładności pomiaru ±0,2% dla parametrów napięcia, prądu i mocy, jest to idealny przyrząd dla przedsiębiorstw energetycznych, producentów transformatorów i dostawców usług testowania, którzy potrzebują niezawodnej, powtarzalnej diagnostyki transformatorów w terenie lub laboratorium.

Specyfikacje techniczne

Parametr	Specyfikacja
Wejścia pomiarowe
Aktywny zakres napięcia	0–10 V
Aktywny zakres prądu	0–10 A
Pasywny zakres napięcia	0–750 V (szeroki zakres)
Pasywny zakres prądu	0–20 A – 100 A (wewnętrzny dwuzakresowy, automatyczny/ręczny wybór)
Dokładność pomiaru
Napięcie	±0,2%
Prąd	±0,2%
Moc (Cosφ > 0,2)	±0,2%
Moc (0,02 < Cosφ < 0,2)	±0,3%
Obsługa i zasilanie
Temperatura pracy	-25°C do +65°C
Zasilanie ładowania	AC 160V–260V
Izolacja
Rezystancja między wejściem a obudową	≥ 100 MΩ
Wytrzymałość wejścia zasilania	2 kV (RMS) przez 1 minutę

Mierzone parametry

Parametr	Opis
Moc transformatora	Dokładne określenie mocy i identyfikacja typu nieznanych lub nieoznakowanych transformatorów
Prąd jałowy	Pomiar prądu wzbudzenia przy napięciu znamionowym
Straty jałowe	Pomiar strat w rdzeniu w celu oceny sprawności
Straty zwarcia / Straty obciążenia	Pomiar strat miedzi przy prądzie znamionowym
Napięcie impedancji	Określenie procentowej impedancji dla koordynacji systemu
Grupa wektorowa	Analiza połączenia uzwojeń i przesunięcia fazowego

Kluczowe cechy wydajności

Integracja dwufunkcyjna — Łączy testowanie mocy transformatora i pomiar parametrów charakterystycznych w jednym przyrządzie, eliminując potrzebę przenoszenia i zarządzania dwoma oddzielnymi testerami w terenie.

Wysoka precyzja ±0,2% dokładności — Najwyższa w branży dokładność pomiaru parametrów napięcia, prądu i mocy (Cosφ > 0,2), z ±0,3% nawet przy bardzo niskich współczynnikach mocy (0,02–0,2), zapewniając niezawodne dane do odbioru transformatorów, diagnostyki i weryfikacji efektywności energetycznej.

Pomiary pasywne w szerokim zakresie — Pasywne wejścia napięciowe do 750V i dwuzakresowe wejścia prądowe (0–20A / 0–100A) z automatycznym lub ręcznym wyborem zakresu obsługują pełne spektrum transformatorów dystrybucyjnych i mocy bez zewnętrznych akcesoriów PT/CT.

Odporność na ekstremalne warunki — Zakres temperatur pracy od -25°C do +65°C umożliwia zastosowanie w trudnych warunkach zewnętrznych stacji transformatorowych, od arktycznego zimna po pustynne upały, z kompatybilnością zasilania ładowania od 160V do 260V dla niezawodnego działania z generatorów lub niestabilnych sieci zasilających.

Solidna konstrukcja izolacyjna — Rezystancja izolacji między wejściem a obudową ≥100 MΩ i wytrzymałość wejścia zasilania 2kV zapewniają bezpieczeństwo operatora i integralność pomiarów w środowiskach stacji transformatorowych wysokiego napięcia.

Kompleksowa diagnostyka transformatorów — Mierzy wszystkie kluczowe parametry częstotliwości sieciowej w jednej sekwencji testowej: moc, typ, prąd jałowy, straty jałowe, straty obciążenia, napięcie impedancji i grupę wektorową — zapewniając kompletny profil stanu technicznego transformatora do oceny stanu, testów odbiorczych i audytów energetycznych.

Obszary zastosowań

Sektor	Typowe zastosowania
Systemy energetyczne	Testowanie transformatorów wytwórczych, przesyłowych, transformujących i dystrybucyjnych
Zakłady przemysłowe i górnicze	Diagnostyka transformatorów w dużych zakładach produkcyjnych, kopalniach i przemyśle ciężkim
Hutnictwo i petrochemia	Ocena transformatorów w hutach, zakładach przetwórstwa chemicznego, oczyszczalniach ścieków
Infrastruktura transportowa	Systemy zasilania portów, kolei, autostrad, lotnisk i oświetlenia ulicznego
Sektor komercyjny i instytucjonalny	Duże przedsiębiorstwa, centra logistyczne i zarządzanie obiektami instytucjonalnymi
Budownictwo i nieruchomości	Uruchamianie transformatorów w dużych projektach budowlanych i zarządzaniu nieruchomościami
Testowanie i uruchamianie	Dostawcy usług instalacji i uruchamiania systemów zasilania

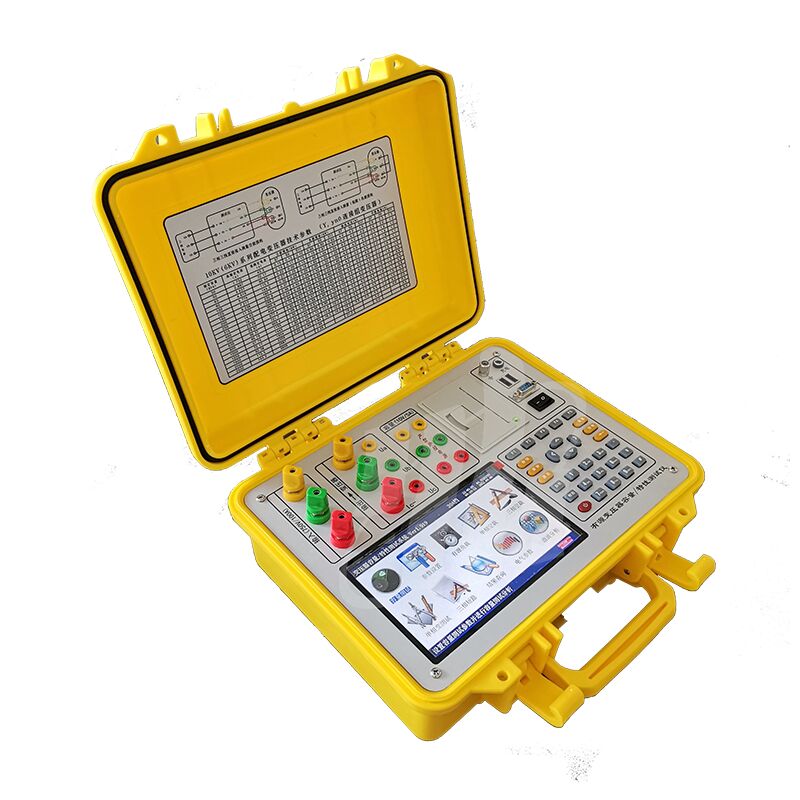

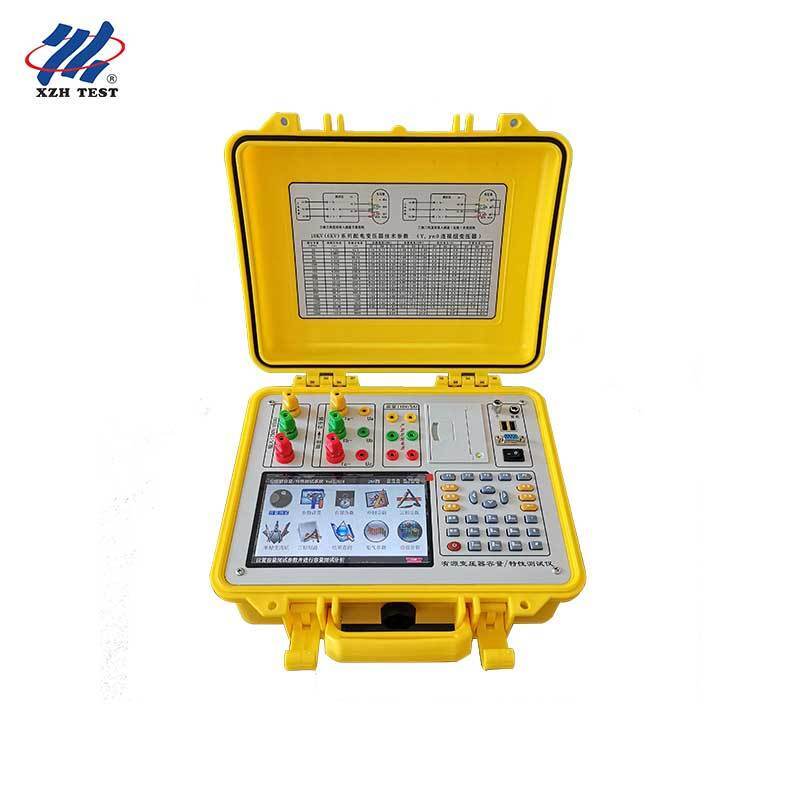

Zdjęcie produktu

XHTX1318

Ważna uwaga dotycząca bezpieczeństwa

W przypadku zaobserwowania jakichkolwiek nieprawidłowości lub usterek w działaniu przyrządu, nie należy próbować go otwierać ani demontować. Należy niezwłocznie skontaktować się z naszą firmą w celu uzyskania odpowiednich usług serwisowych.

Najczęściej zadawane pytania

P1: Czy ten tester nadaje się do odbioru fabrycznego (FAT) w fabrykach transformatorów?

Tak, XHTX1318 został zaprojektowany specjalnie do kontroli jakości produkcji transformatorów. Jego klasa dokładności ±0,2% spełnia rygorystyczne wymagania pomiarowe odbioru fabrycznego zarówno dla transformatorów dystrybucyjnych, jak i mocy. Dwufunkcyjna konstrukcja umożliwia producentom weryfikację zgodności z mocą znamionową oraz kluczowych parametrów wydajnościowych — strat jałowych, strat obciążenia, napięcia impedancji i grupy wektorowej — za pomocą jednego przyrządu. Eliminuje to potrzebę stosowania wielu specjalistycznych testerów na linii produkcyjnej, zmniejszając inwestycje kapitałowe, koszty konserwacji kalibracji i wymagania dotyczące szkolenia operatorów w dziale kontroli jakości.

P2: Czy zespoły zarządzania zasobami energetycznymi mogą go używać do oceny stanu transformatorów?

Zdecydowanie. Menedżerowie zasobów energetycznych podejmujący decyzje o wymianie, modernizacji lub zwiększeniu obciążenia potrzebują niezawodnych, dokładnych danych o wydajności transformatorów. XHTX1318 zapewnia kompleksową ocenę stanu: trendy strat jałowych wskazują na degradację rdzenia, wzrost strat obciążenia sygnalizuje uszkodzenie uzwojeń, a zmiany napięcia impedancji mogą ujawnić deformacje mechaniczne. Szeroki zakres temperatur pracy (-25°C do +65°C) umożliwia całoroczne testy terenowe we wszystkich strefach klimatycznych, a dwuzakresowe wejścia prądowe (do 100A) obsługują wszystko, od małych transformatorów dystrybucyjnych po duże transformatory mocy bez zewnętrznych akcesoriów.

P3: Jak służy firmom zajmującym się modernizacją i remontami transformatorów?

Firmy zajmujące się modernizacją transformatorów, które przewijają, naprawiają i modernizują istniejące transformatory, muszą zweryfikować, czy zmodernizowana jednostka spełnia oryginalne lub zmodernizowane specyfikacje przed oddaniem jej do użytku. Możliwość analizy grupy wektorowej XHTX1318 jest tutaj szczególnie cenna — weryfikacja prawidłowych połączeń uzwojeń po przewinięciu — podczas gdy pomiary mocy i strat stanowią udokumentowany dowód, że zmodernizowany transformator spełnia swoje znamionowe parametry. Zdolność przyrządu do pomiaru mocy nieznanych lub nieoznakowanych transformatorów jest również niezbędna przy ocenie przychodzących rdzeni pod kątem potencjalnych ścieżek modernizacji.

P4: Czy nadaje się dla firm zajmujących się audytem energetycznym i doradztwem w zakresie efektywności?

Konsultanci ds. efektywności energetycznej przeprowadzający audyty ISO 50001 i oceny zużycia energii w przemyśle potrzebują precyzyjnych danych o stratach transformatorów, aby obliczyć możliwości oszczędności energii i zwrot z inwestycji dla zaleceń dotyczących wymiany lub optymalizacji obciążenia. Dokładność ±0,2% pomiarów mocy (nawet przy niskich współczynnikach mocy typowych dla testowania transformatorów bez obciążenia) zapewnia rygor pomiarowy wymagany do wiarygodnych raportów z audytów energetycznych. Możliwość testowania w obu zakresach aktywnym (0–10V/0–10A) i pasywnym (0–750V/0–100A) oznacza, że konsultanci mogą oceniać transformatory, gdy pozostają one na miejscu, minimalizując zakłócenia produkcji w obiektach klientów.

P5: Czy instytuty projektowania inżynierii elektrycznej mogą go używać do oceny przetargów i uruchamiania?

Instytuty projektowe i firmy konsultingowe odpowiedzialne za określanie specyfikacji transformatorów w dokumentach przetargowych i weryfikację dostarczonego sprzętu podczas uruchamiania potrzebują narzędzi pomiarowych, które mogą niezależnie potwierdzić twierdzenia producentów. Kompleksowe pokrycie parametrów XHTX1318 — moc, typ, straty jałowe i obciążenia, napięcie impedancji i grupa wektorowa — umożliwia inżynierom projektantom krzyżowe sprawdzenie każdego kluczowego elementu specyfikacji z zatwierdzonym arkuszem danych. Jego dokładność ±0,2% zapewnia pewność pomiarową potrzebną do formalnych raportów z uruchomienia i rozwiązywania sporów, gdy wydajność dostarczonego sprzętu jest kwestionowana.
