| Miejsce pochodzenia: | Xi'an Shaanxi Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | ISO CE |
| Numer modelu: | XHBB128B |

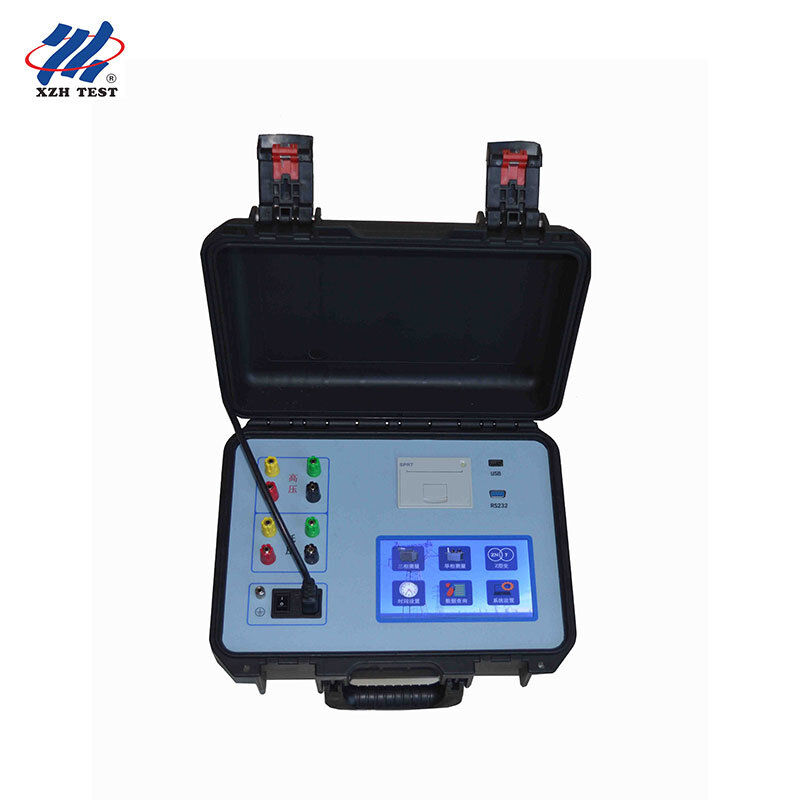

XHBB128B Transformator sprawdzający współczynnik obrotowy (TTR)jest wysokiej precyzji, trójfazowy instrument diagnostyczny zaprojektowany do szybkiego, dokładnego pomiaru współczynnika obrotowego transformatora mocy i współczynnika napięcia.Badanie współczynnika obrotowego transformatora jest kluczowym wymogiem w wielu scenariuszach: podczas produkcji QC, przed uruchomieniem nowego transformatora i zgodnie z procedurami badań zapobiegawczych w branży energetycznej.ocenia wydajność urządzenia do zmiany napięcia, wykrywa zwarcia między skrętem i potwierdza zgodność pracy równoległej.Wyposażony w własny trójfazowy precyzyjny inwerter zasilania ?? nie jednofazowej sieci ?? XHBB128B eliminuje zakłócenia harmoniczne siatki dla doskonałej integralności pomiaru7-calowy kolor LCD z ekranem dotykowym, kompleksowy zestaw zabezpieczeń i wytrzymała obudowa gotowa do pracy w terenie sprawiają, że jest to ostateczne rozwiązanie TTR dla linii produkcyjnych, uruchamiania w terenie,i rutynowej konserwacji.
| Parametry | Specyfikacja |
|---|---|
| Pomiar | |
| Zakres badań | 0.9 ¢ 10000 |
| Dokładność (0,9 ‰ 500) | ±0,1% + 2 cyfry |
| Dokładność (501 ‰ 2000) | ±0,2% + 2 cyfry |
| Dokładność (2001 ₹10000) | ±0,5% + 2 cyfry |
| Rozstrzygnięcie | 0.0001 minimum |
| Napięcie wyjściowe | Automatyczne regulacje w zależności od obciążenia |
| Energia i środowisko | |
| Zasilanie pracy | AC 220V ± 10%, 50 ± 1 Hz |
| Temperatura otoczenia | -10°C do +40°C |
| Względna wilgotność | ≤ 85%, bez kondensacji |
| Fizyczne | |
| Wymiary (jednostka główna) | 360 × 290 × 170 mm |
| Wymiary (kablowa skrzynka) | 360 × 290 × 170 mm |
| Waga (jednostka główna) | 50,9 kg |
| Waga (kablowa skrzynka) | 50,65 kg |
| Składnik | Funkcja |
|---|---|
| 7-calowy ekran dotykowy LCD | Kolorowy wyświetlacz dotykowy z cyfrową regulacją podświetlenia; wyświetla menu operacyjne i wyniki badań |
| Terminale wysokonapięciowe | Żółty, Zielony, Czerwony, Czarny ?? podłącz do fazy A, B, C i neutralnej (O) po stronie transformatora HV |
| Terminale niskiego napięcia | Żółty, Zielony, Czerwony, Czarny ‡ podłączyć do fazy a, b, c i neutralnej (o) po stronie transformatora LV |
| Wprowadzenie mocy AC220V | Wprowadzenie mocy do przyrządu, podłączenie do zasilania AC220V |
| Grunt ochronny | Niezawodny terminal uziemienia dla bezpieczeństwa operatora |
| Porty RS232 / USB | Komunikacja seryjna i pamięć USB do eksportu danych |
| Wbudowana drukarka | Wyniki badań drukowane natychmiast po zakończeniu pomiaru |
Jeżeli wyniki badań wydają się nieprawidłowe, przyrząd można zweryfikować za pomocą następującej procedury samodzielnego badania:
Połącz wysokonapięciowe żółte/zielone/czerwone/czarne zaciski i podobnie skróć niskonapięciowe żółte/zielone/czerwone/czarne.Wybierz Y-Y-0 lub D-D-0 jako tryb połączenia i naciśnij OK, aby rozpocząć pomiarNormalny przyrząd wyświetla 1.0000Wszelkie inne odczyty wskazują na potencjalny problem z przyrządem wymagający serwisu.
Alternatywnie, zaciski wysokonapięciowe i niskonapięciowe mogą być skrócone razem (zabezpieczyć niezawodne połączenie końcówki przewodów).
