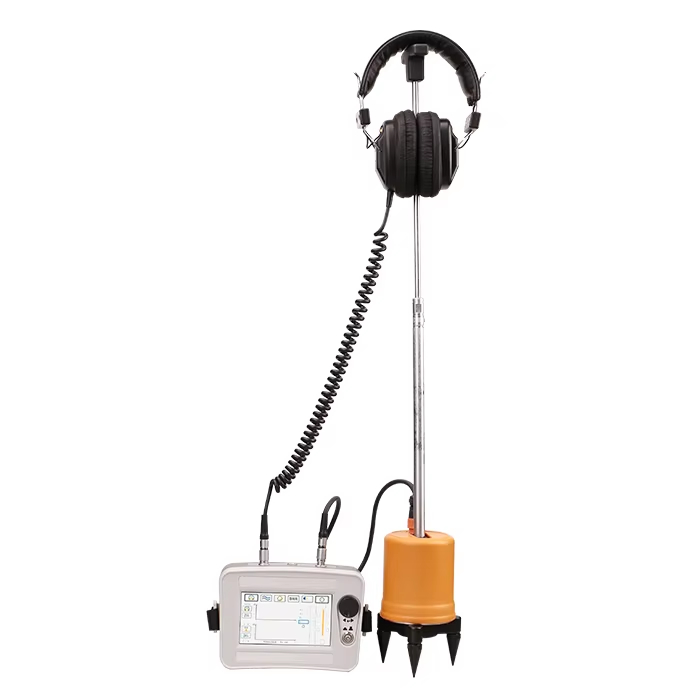

XHDD503E Lokalizator uszkodzeń kabli z synchronizacją akustyczno-magnetyczną do kabli podziemnych

Szybka i dokładna lokalizacja punktu uszkodzenia dla różnych typów kabli z zaawansowanymi technologiami wykrywania.

Lokalizator usterek kablowych wykorzystuje zasady odbioru drgań i indukcji elektromagnetycznej do precyzyjnego zlokalizowania usterek kablowych.,z powstałymi falami wibracyjnymi, falami dźwiękowymi i falami elektromagnetycznymi wykrywanymi przez specjalną sondę instrumentu.

Ten przyrząd nadaje się do wykrywania różnych usterek w kablach zasilania, kablach koaksjalnych o wysokiej częstotliwości, kablach oświetlenia ulicznego i pochowanych przewodach, w tym nisko odpornych, zwartych, otwartych,wyciek wysokiej odporności, i wysokiej odporności błysk nad usterkami.

• 5-calowy LCD o wysokiej jasności dotykowej dla widoczności światła słonecznego
• 4 tryby badania: standardowe, ulepszone, redukcja hałasu i dostosowane
• 4 funkcje pozycjonowania: synchronizacja akustyczno-magnetyczna, czysto akustyczna, czysto magnetyczna i napięcie stopniowe
• Technologia redukcji hałasu tła z wieloma opcjami filtrowania
• Funkcje BNR i tłumienia dla poprawy jasności sygnału
• Wskazanie odchylenia od trasy dla dokładnego śledzenia
• Wielowarstwowe czujniki sygnałów fizycznej izolacji z klasyfikacją wodoodporności IP65
• Wbudowany akumulator litowy o dużej pojemności z szybkim ładowarką
• Kompaktna i lekka konstrukcja z prostym interfejsem obsługi

1Metody synchronizacji akustomagnetycznej:Łączy tradycyjne pomiary akustyczne z wykrywaniem sygnałów elektromagnetycznych w celu dokładnej lokalizacji usterki poprzez pomiar różnic czasowych między sygnałami.

2Metody czysto dźwiękowe:Używa czujników wibracji akustycznych do konwersji sygnałów dźwiękowych na sygnały elektryczne do identyfikacji punktu awarii za pomocą słuchawek lub wyświetlacza.

3Metody czystej magnetycznej:Określa ścieżkę kabla i lokalizację usterki poprzez charakterystykę sygnału impulsowego wykrywanego przez cewki indukcyjne.

4. Metoda ramki A:Wykorzystuje pomiary różnicy potencjału w celu zlokalizowania usterek w zakopanych kablach poprzez analizę pola elektrycznego.

• Główna jednostka lokalizatora usterek kablowych
• Sonda z trzema pazurami i prętem łącznikowym
• Słuchawki do odbioru sygnału
• 7-rodzowa linia sygnałowa do połączenia przyrządu i sondy
• Ładowarka do uzupełniania baterii
• Ramka A do badania napięcia stopniowego
• Kabel podłączający do ramy A
• Akcesoria do szpilki uziemieniowej
