| Miejsce pochodzenia: | XI'AN |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE, ISO |
| Numer modelu: | XHDD503 |

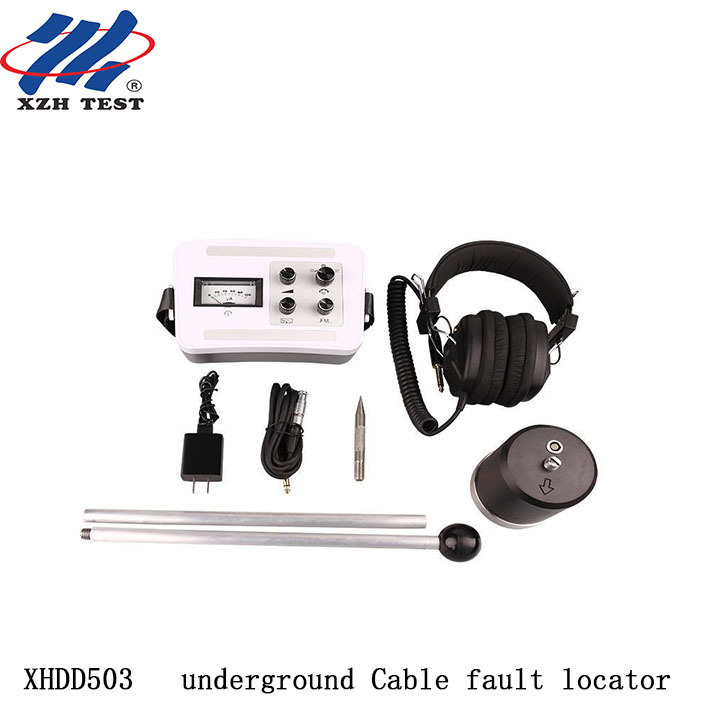

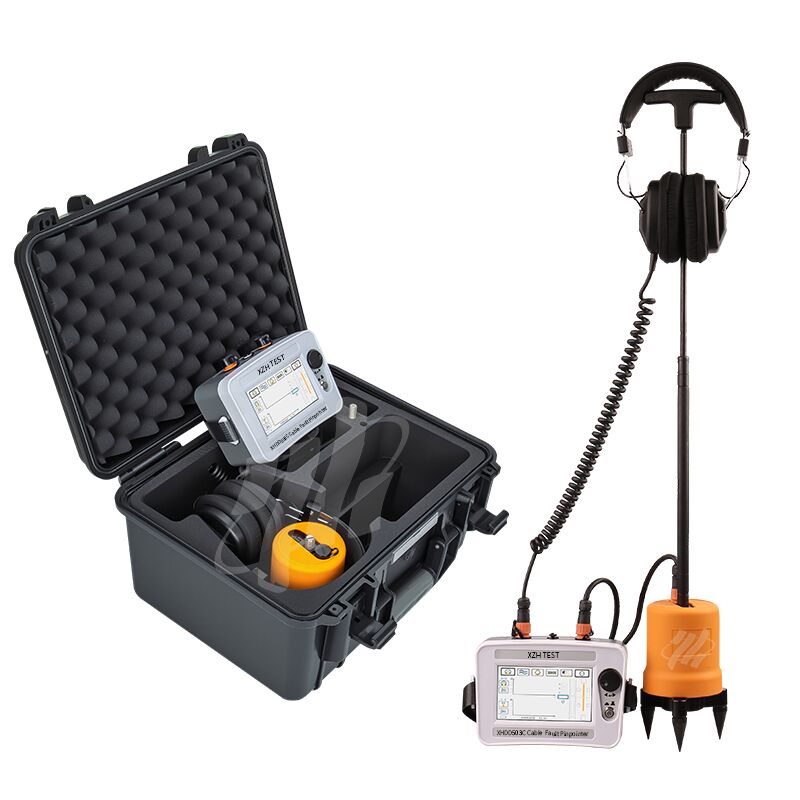

XHDD503 Cable Fault Pinpointer wykorzystuje zasady odbioru drgań i indukcji elektromagnetycznej do precyzyjnego określania lokalizacji usterek w kablach podziemnych.Z pomocą wysokonapięciowego generatora impulsów, rozładowanie w punkcie usterki generuje fale wibracyjne, fale dźwiękowe i fale elektromagnetyczne.wzmocnione i przetworzone przez urządzenie, i wyświetlany dla oceny słuchowej i wizualnej operatora, aby dokonać dokładnej lokalizacji usterki bezpośrednio nad kablem.
Odpowiedni do niedozwolenia, zwarcia, otwarcia obwodu i usterek odłączenia kabli zasilania, kabli koaksjalnych o wysokiej częstotliwości, kabli oświetlenia ulicznego,i przewody zakopane wykonane z różnych materiałów o różnych przekrojach i nośnikachSpełnia normy DL/T 849.2-2019 dla czujników usterek kablowych.
Kluczowe zalety wydajności
Powiększenie:500,000x/Głębokość wykrycia:> 10 mDługość działania baterii:20+ godzinQuiescent Current: Prędkość prądu:< 10 mA
| Parametry | Specyfikacja |
|---|---|
| Zwiększenie | 500, 000 razy |
| Dokładność pozycjonowania | < 0,1 m (akustyczno-magnetyczna) |
| Impedancja wyjściowa | 350Ω |
| Głębokość wykrywania | > 10 metrów |
| Cichy prąd | < 10 mA |
| Ciągła operacja. | >20 godzin |
| Zasilanie pracy | Baterie litowe o pojemności 3200 mAh o pojemności 4 × 3,7 V |
| Temperatura otoczenia | -25 ~ 65°C; wilgotność: ≤ 90% |
| Główne wymiary jednostki | 190 (L) × 75 (W) × 135 (H) mm |
| Waga jednostki głównej | 00,81 kg |
| Wymiary sondy | 85 D × 100 H mm |
| Waga sondy | 10,4 kg |
| Całkowite wymiary (pakowane) | 428L × 350W × 230H mm |
| Waga całkowita | 7 kg |
Akustyczno-magnetyczna metoda synchronizacji jest bardzo precyzyjną i wyjątkową techniką lokalizacji usterek.wzmocnione z wykrywaniem sygnału elektromagnetycznego i jego zastosowaniem.
Kiedy na uszkodzony kabel wpływa impuls wysokiego napięcia, w punkcie uszkodzenia następuje rozładowanie błyskawiczne, powodujące fale drgań, fale dźwiękowe, fale elektromagnetyczne i inne zjawiska fizyczne.Instrument jednocześnie wykrywa te sygnały dzięki swojej konstrukcji dwukanałowej (akustycznej + magnetycznej)Porównując różnicę czasową między sygnałem elektromagnetycznym (prawie natychmiastowe rozprzestrzenianie się) a sygnałem akustycznym, oblicza się dokładną odległość do punktu uszkodzenia.Operator przesuwa sondę, aby znaleźć punkt z najmniejszą różnicą czasu, który wskazuje dokładną lokalizację usterki bezpośrednio poniżej.
Niezależnie zasilane kanały akustyczne i magnetyczne znacznie zwiększają zdolność przeciwdziałania zakłóceniom.Dzięki temu instrument jest skuteczny nawet w środowiskach z hałasem elektrycznym, gdzie tradycyjne detektory akustyczne jednokanałowe mają problemy.

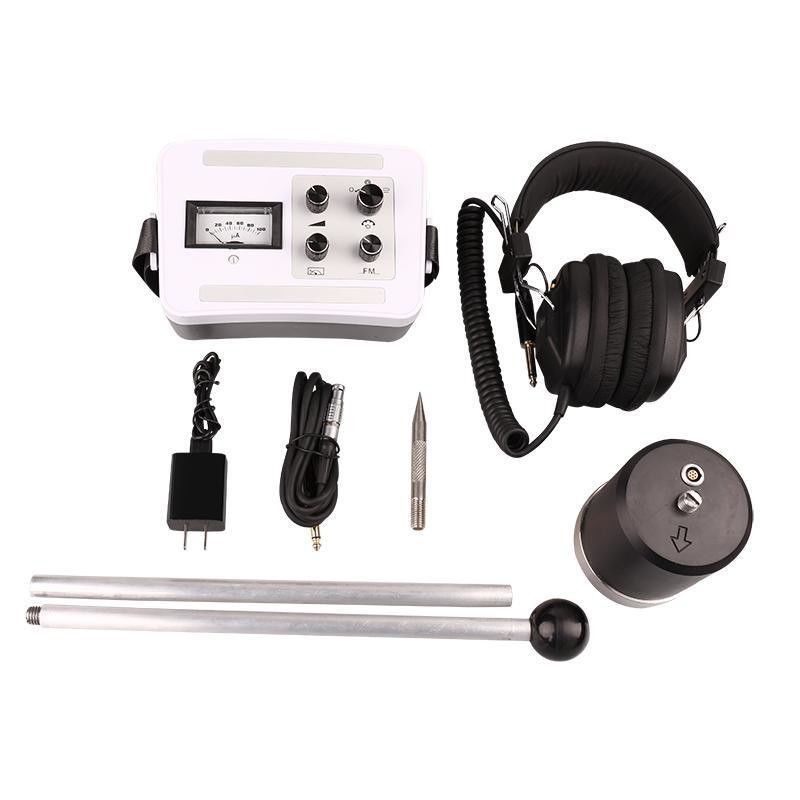

| Składnik | Ilość |
|---|---|
| Wskaźnik usterek kablowych (jednostka główna) | 1 |
| Senda (włączając pręt łącznikowy i czujnik) | 1 |
| Kabel sygnałowy 7-rdzeniowy | 1 |
| Słuchawki | 1 |
| Ładowarka | 1 |
Usługa posprzedażna:Bezpłatna 12-miesięczna gwarancja w przypadku problemów z jakością produktu, dożywotnia konserwacja i wsparcie techniczne.
Zdjęcia na miejscu
P: Co oznacza 500 000x powiększenie w praktyce?
500Wzmocnienie sygnału o wartości 1000x pozwala wskaźnikowi wykryć niezwykle słabe sygnały akustyczne i magnetyczne z głębokich lub wysokiej odporności usterek, które wytwarzają słabe impulsy rozładowania.Jest to szczególnie przydatne w przypadku kabli zakopanych na głębokości większej niż 5 m lub w warunkach osłabiania gleby, w których wskaźniki standardowego wzrostu nie rejestrują żadnego sygnału na powierzchni.
P: W jaki sposób 20-godzinna ciągła praca poprawia wydajność pola?
Zwiększona żywotność baterii o 20 godzin obejmuje wielodniowe operacje polowe na jednym ładowaniu, eliminując konieczność noszenia zapasowych baterii lub powrotu do bazy do ładowania.morskich farm wiatrowych, oraz kanałów kablowych międzykrajowych, na których nie ma dostępnej infrastruktury ładowania.
P: Na jakie rodzaje usterek w kablu przeznaczony jest ten wskaźnik?
Zaprojektowane do przeciwdziałania przebłyskowi i wyciekom o wysokim oporowości w podziemnych kablach zasilania o napięciu nominalnym 35 kV i poniżej.System wykrywania akustyczno-magnetycznego o wysokim zysku działa z dowolnym generatorem fal HV wytwarzającym okresowe impulsy rozładowaniaJest kompatybilny z XLPE, papierem impregnowanym olejem oraz kable dielektryczne z gumy/plastiku zarówno w instalacjach z bezpośrednim zakopaniem, jak i z kanałami.
P: Jak potwierdzić, że jesteś bezpośrednio nad punktem usterki?
Wyświetlacz synchronizacji akustyczno-magnetycznej pokazuje różnicę czasową między impulsem elektromagnetycznym (chwilowym) a falą akustyczną (opóźnioną przez czas podróży gleby).Kiedy bezpośrednio nad usterkąW połączeniu z maksymalną głośnością akustyczną w epicentrum uszkodzenia, otrzymuje się podwójne potwierdzenie przed wykopaliskiem.
P: Czy wskaźnik działa z jakimkolwiek generatorem fal HV?
Wskaźnik jest niezależny od źródła i działa z każdym urządzeniem wytwarzającym okresowe impulsy wysokonapięciowego rozładowania:tradycyjny transformator testowy + banki kondensatorówW celu uzyskania najlepszych wyników należy używać trybu rozładowania okresowego/cyklicznego w odstępach 5-10 sekund w celu uzyskania stałego rozpoznawania rytmu akustycznego.
P: Jakie gwarancje i wsparcie są wliczone?
12-miesięczna standardowa gwarancja obejmująca wady produkcyjne, z dożywotnim wsparciem technicznym. Certyfikat CE i ISO. Pakiet obejmuje jednostkę wskazującą, słuchawki, czujnik naziemny, walizkę, ładowarkę,oraz instrukcja obsługiSzkolenia na miejscu i rozszerzona gwarancja dostępne na żądanie.
