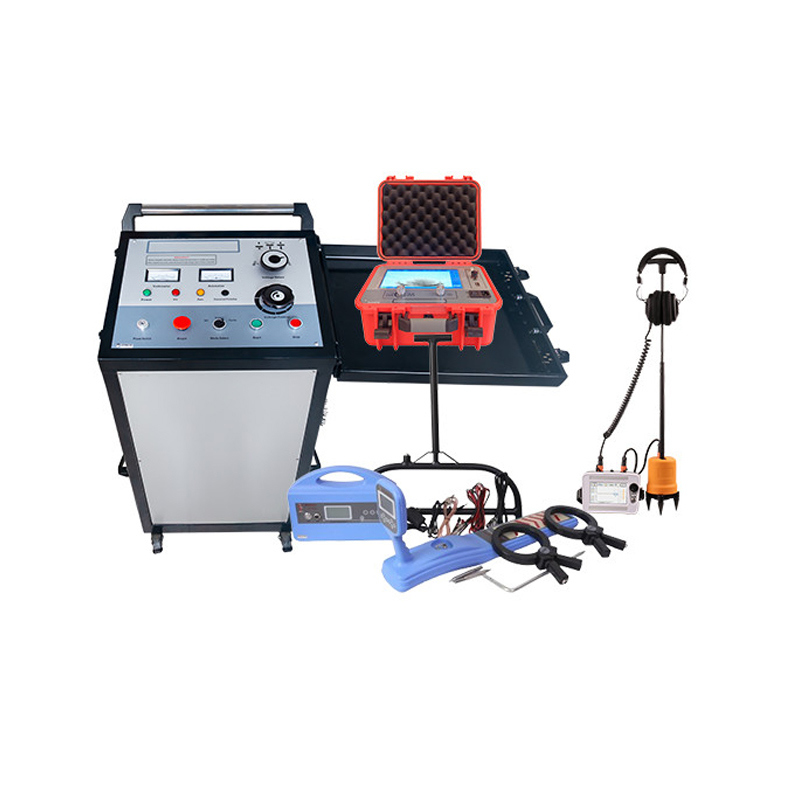

| Funkcja systemu |
|
1. Użyj prądu stałego lub impulsu wysokiego napięcia, aby spowodować przeskoczenie i wyładowanie w punkcie uszkodzenia kabla
2. Użyj zasady odbicia fali bieżącej, aby dokonać wstępnego pomiaru wszystkich typów uszkodzeń głównej izolacji kabli
3. Użyj metody synchronizacji akustyczno-magnetycznej, aby dokonać precyzyjnego pomiaru wszystkich typów uszkodzeń głównej izolacji kabli
|
| I,Wysokie napięcie generatora impulsów XHHV535-4T |
| Tryb wyjścia |
DC, Pojedynczy, Cykliczny |
| Napięcie wyjściowe |
0-8kV/0-16kV/0-32kV, trzy napięcia przełączane |
| Wbudowany kondensator |
64μF/16μF/4μF |
| Energia wyładowania |
2048J |
| Moc udarowa |
2000VA |
| Częstotliwość impulsów |
Automatyczny impuls przez około 6 sekund, ręczny impuls dla dowolnego czasu kontroli |
| Przełącznik poziomów napięcia udarowego |
Ręczny |
| Typ regulacji napięcia |
Ciągły |
| Wskazanie |
Pomiar napięcia po stronie wysokiego napięcia, wskazanie napięcia i prądu wyjściowego w czasie rzeczywistym |
| Przełącznik trybów pracy |
Ręczny |
| Ciągły prąd wyjściowy |
60mA |
| Bezpieczeństwo |
Z funkcją ochrony przed uruchomieniem zerowym, bezpieczne i niezawodne |
| Wyładowanie |
Unikalna konstrukcja pomiaru wysokiego napięcia, w stanie zatrzymania automatycznie rozładuje wewnętrzną pojemność urządzenia |
| Moc robocza |
AC 220V±15% ,50Hz±2Hz |
| Test wytrzymałości napięciowej DC |
Napięcie wyjściowe regulowane i zakres wskazań 0-35kV, zakres wskazań prądu wyjściowego 0-20A |
| Prąd spalania |
Kondycjonowanie uszkodzenia (spalanie) z prądem do
60 mA @ 32 kV
|
| Bezpieczeństwo |
Ochrona przed przepięciem, przetężeniem, przegrzaniem.
Automatyczne rozładowanie po operacji
|
| Stopień ochrony |
Nie niższy niż IP54 |
| Wymiary (mm) |
534L×444W×805H mm |
| Waga całkowita |
Nie więcej niż 120 kg |
| II,Lokalizator uszkodzeń kabli TDR XHGG502A |
| Metoda testowania |
Impuls niskiego napięcia, Prąd impulsowy, Napięcie impulsowe, Impuls ARC multipls |
| Częstotliwość próbkowania |
1MHz～400MHz |
| Wyjście impulsowe |
Unipolarny |
| Amplituda impulsu |
300V |
| Szerokość impulsu |
0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| Zakres pomiaru |
≥120km |
| Zakres pomiaru |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Minimalna rozdzielczość |
0.07m |
| Błąd pomiaru |
≤±(0.5％×L+1m),L to długość kabla |
| Wzmocnienie sygnału |
0…100%, regulowane |
| Prędkość propagacji |
10…999.9m/µs |
| Impedancja wyjściowa |
Automatyczne dopasowanie |
| Wyzwolenie |
Automatyczne kontynuowanie
|
| Warunki pracy |
temperatura -25℃～+65℃, wilgotność względna 85%, ciśnienie atmosferyczne 750±30mmHg |
| III,Wskaźnik uszkodzeń kabli XHDD503C |
| Tryb ustalania punktu |
Tryb standardowy, tryb ulepszony, tryb redukcji szumów, tryb niestandardowy (ms, przebieg) |
| Metoda ustalania punktu |
Inteligentna metoda różnicy czasu, metoda inspekcji elektromagnetycznej, metoda pomiaru akustycznego |
| Dokładność pozycjonowania |
Ustalony punkt: 0.1m, Ścieżka: 0.1m |
| Wyświetlacz |
TFT ultra-jasny 5-calowy, 800×480 prawdziwy kolor |
| język |
Język graficzny jest bardziej intuicyjny |
| Wzmocnienie |
120dB, w pełni automatyczna regulacja, można również regulować ręcznie |
| Zakres częstotliwości |
100～1600Hz |
| Zakres dynamiczny |
0～112dB(16 biegów) |
| Wyzwolenie synchroniczne |
Akustyczne w pełni automatyczne wyzwalanie synchroniczne; pole magnetyczne w pełni automatyczne wyzwalanie synchroniczne |
| Zakres detekcji |
0.00～99.99ms,75mV～75V |
| Sonda |
Automatyczne wyciszenie, w pełni cyfrowa inteligentna sonda metalowa |
| Słuchawki |
600Ω wojskowa technologia redukcji szumów i zapobiegania zakłóceniom |
| Moc robocza |
4*18650 Standardowa bateria litowa |
| Godziny pracy |
Ponad 8 godzin |
| Temperatura otoczenia |
-25～65℃; wilgotność względna: ≤90% |
| Waga |
Host 0.6kg; Czujnik 1.4kg |
| Stopień wodoodporności |
IP65 |
| IV,Kompleksowy tester ścieżki kablowej |
| Nadajnik |
|
| Częstotliwość wyjściowa |
Niska częstotliwość (815Hz), częstotliwość pośrednia (8kHz), wysoka częstotliwość (33kHz), częstotliwość radiowa (83kHz) |
| Moc wyjściowa |
10W, Cztery poziomy wyjściowe: niski, średni, wysoki, pełny |
| Napięcie wyjściowe |
150Vpp |
| Tryb wyjścia |
Metoda bezpośredniego połączenia, metoda sprzężenia, metoda indukcji |
| Wyświetlacz |
Tryb wyjścia, częstotliwość, moc wyjściowa, rezystancja pętli, prąd pętli, pozostała pojemność baterii, alarm niebezpiecznego napięcia itp. |
| Zacisk sprzęgający |
Średnica wewnętrzna sprzęgła Φ150mm |
| Odbiornik |
|
| Tryb pracy |
Śledzenie, identyfikacja, Napięcie kroku |
| Częstotliwość odbioru |
Niska częstotliwość (815Hz), częstotliwość pośrednia (8kHz), wysoka częstotliwość (33kHz), częstotliwość radiowa (83kHz) |
| Wyświetlacz |
Głębokość, prąd, częstotliwość, tryb, wzmocnienie, siła sygnału, data, czas itp. |
| Głębokość wykrywania |
≥10m |
| V Kable testowe |
| (Uwaga: Ze względu na obecność wysokiego napięcia 35kV, wykonane są specjalne kable wysokiego napięcia i należy je trzymać z dala od miejsca podczas pracy.) |
| Kabel wyjściowy wysokiego napięcia |
przewód rdzeniowy 2.5mm2 czerwony, wytrzymuje napięcie 50kV DC, z warstwą ekranującą, średnica zewnętrzna 14mm, długość 10 metrów, w tym instalacja dużej szpuli. |
| Kabel uziemiający |
uziemienie 3-kolumnowe - rdzeń główny 16mm2 przezroczysty kolor, gałąź 2.5mm2, długość 10 metrów. W tym instalacja małej szpuli. |
