Nieodzowny przenośny system lokalizacji usterek kabli do wykrywania izolacji kabli zasilania

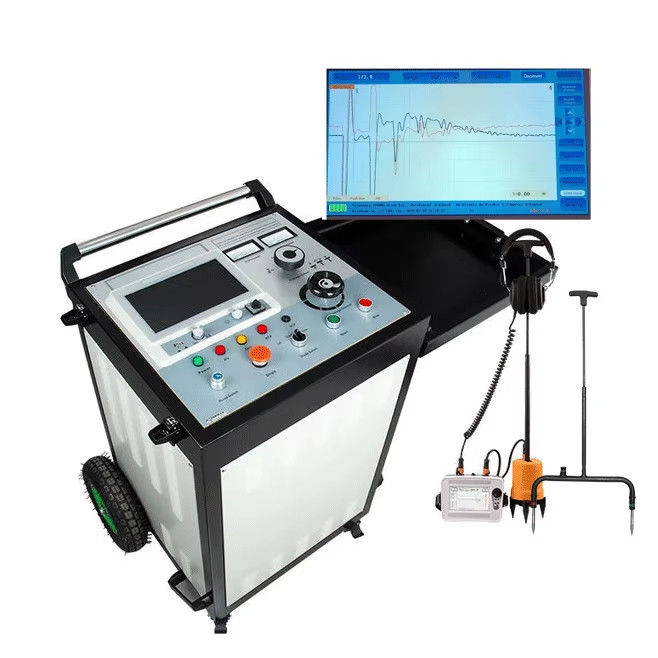

XHHV535-2TSB system lokalizacji uszkodzeń kabli służy do wykrywania głównych uszkodzeń izolacji kabli energetycznych o napięciu 35 kV i niższym oraz kalibracji długości kabla. System ten składa się z dwóch części: testera uszkodzeń kabli i generatora impulsów wysokiego napięcia.
Tester uszkodzeń kabli wykorzystuje prosty interfejs oprogramowania, scentralizowane sterowanie za pomocą mikrokontrolera jednoukładowego, obsługę dotykową oraz wbudowany akumulator litowo-jonowy o dużej pojemności. Jest stabilny, niezawodny i łatwy w użyciu. Niezależne zasilanie i system zasilania są używane w celu zapobiegania zakłóceniom zasilania podczas wyładowań udarowych.
Ten system testowania uszkodzeń kabli nadaje się do zwarć o niskiej rezystancji, zwarć, przerw w obwodzie i uszkodzeń przewodów kabli energetycznych, kabli koncentrycznych wysokiej częstotliwości, kabli oświetlenia ulicznego i przewodów podziemnych z różnych materiałów o różnych przekrojach i różnych mediach, a także wycieków o wysokiej rezystancji i uszkodzeń przeskoku o wysokiej rezystancji.

Parametry techniczne

Parametry prelokatora uszkodzeń kabli:

• Częstotliwość próbkowania: 1MHz~400MHz;
• Amplituda impulsu niskiego napięcia: 300V±15%;
• Zakres pomiaru odległości: ≥120km;
• Zakres testowy: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• Szerokość impulsu: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
• Minimalna rozdzielczość: 0.07m;
• Martwa strefa testowa: ≤10m;
• Błąd pomiaru: ≤±(0.5%×L+1m), L to długość kabla;
• Zasilanie robocze: wbudowany akumulator litowy 10.4AH; czas ładowania około 2 godzin, czas pracy 5 godzin

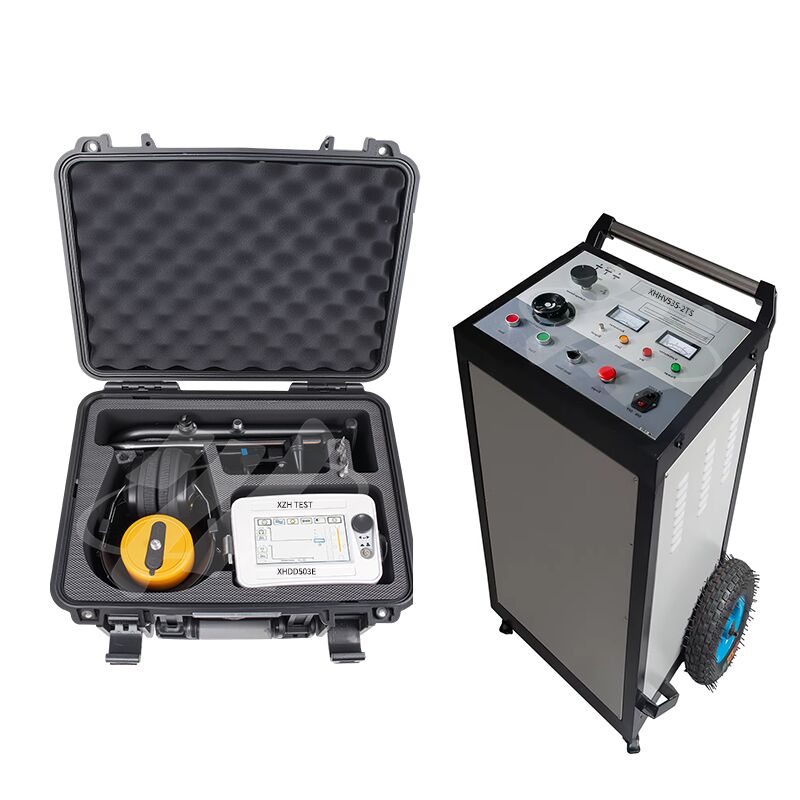

XHDD503E Wskaźnik uszkodzeń kabli

Wskaźnik uszkodzeń kabli XHDD503E wykorzystuje zasadę synchronizacji akustyczno-magnetycznej odbioru wibracji i indukcji elektromagnetycznej do określenia konkretnej lokalizacji punktu uszkodzenia kabla. Z pomocą generatora impulsów wysokiego napięcia punkt uszkodzenia jest błyskiem i rozładowaniem. Zjawiska fizyczne, takie jak fale wibracyjne, fale dźwiękowe i fale elektromagnetyczne generowane przez wyładowanie przeskoku punktu uszkodzenia, są zbierane przez dedykowaną sondę instrumentu pozycjonującego. Po inteligentnym przetworzeniu przez hosta wyświetlana jest odległość od uszkodzenia i dźwięk uszkodzenia. Wreszcie, precyzyjna lokalizacja punktu uszkodzenia jest oceniana na podstawie słuchu i wzroku testera. Oznacza to, że precyzyjne zadanie pozycjonowania punktu uszkodzenia kabla „bezpośrednio nad kablem, w zakresie przybliżonego pomiaru” jest zakończone.
Wskaźnik uszkodzeń kabli XHDD503E nadaje się do zwarć o niskiej rezystancji, zwarć, przerw w obwodzie i uszkodzeń przewodów różnych
kabli energetycznych, kabli koncentrycznych oraz kabli i przewodów niskiego napięcia o różnych poziomach napięcia, różnych przekrojach i
różnych mediach, a także uszkodzeń wyciekowych i przeskoku o wysokiej rezystancji.

Główne parametry:

Kanał dźwiękowy - Szerokość pasma
l Wszystkie pasma: 100Hz~1600Hz.
l Filtr dolnoprzepustowy: 100Hz~300Hz.
l Filtr górnoprzepustowy: 160Hz~1600Hz.
l Filtr pasmowy: 200Hz~600Hz.
Regulacja kanału: 8 poziomów dźwięku, magnetyzmu i napięcia.
Wyjście dźwięku: Wzmocnienie: 16 poziomów (0-112dB), Impedancja: 350Ω
Zakres detekcji: 0.00-99.99ms, 75mV-75V
Dokładność detekcji: Pozycjonowanie: ≤0.1m; Napięcie kroku: ≤0.5m; Ścieżka: ≤0.5m
Zasilanie robocze: 4*18650 standardowy akumulator litowy.
Czas czuwania: ponad 8 godzin
Temperatura otoczenia: -25-65℃; Wilgotność względna: ≤90%
Wymiary gabarytowe: 428L×350W×230H
Waga całkowita: 7kg
