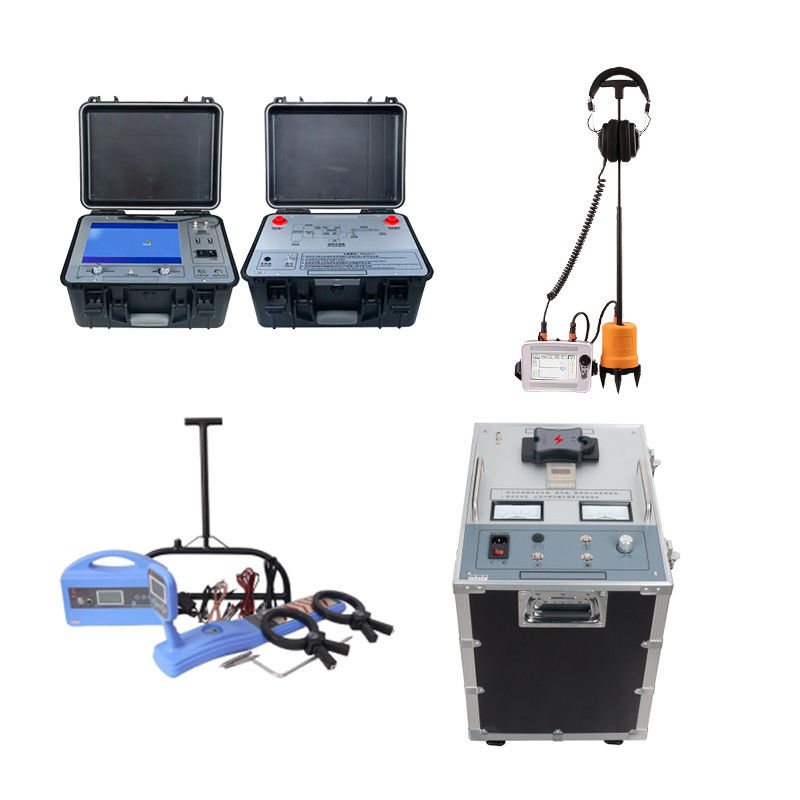

System wykrywania usterek w kablach podziemnych

• Dokładnie i szybko wykryć główną awarię izolacji kabli zasilania; kalibrować długość kabla; dokładnie wykryć kierunek i głębię zakopanej kabli.
• Dowód ∆próbka kabla przy użyciu standardowego prądu stałego
• Znalezienie usterki w kablu.
• Wskazanie usterek kablowych na ziemi.
• Śledzę kable podziemne.
• Wybór kabla z pakietu kabli.

Wstępna lokalizacja usterki kablowej

Określenie odległości uszkodzenia kabla (w metrach lub stóp) od końca badania jest zdefiniowane jako wstępna lokalizacja uszkodzenia kabla.ponieważ precyzyjna lokalizacja usterki kablowej zmniejsza czas potrzebny do ostatecznej lokalizacji usterki w porównaniu z konwencjonalnym generatorem napięć i metodą określonąWykorzystuje metody niskiego napięcia, takie jak refleksometr czasoprzestrzenny (TDR) i metody wysokiego napięcia, takie jak SIM, ARC, MIM, ICM / ICE i metoda rozkładu napięcia.

Wprowadzenie

XHGG502Wykrywacz usterek kablajest specjalnym instrumentem do pomiaru i analizy stanu kabla zasilania i odległości usterki. łączy w sobie nowoczesną technologię elektroniczną i technologię komputerową w celu realizacji filtracji sygnału, pozyskiwania,przetwarzanie danych, graficzne wyświetlanie i graficzna analiza w celu zakończenia pomiaru prędkości kabla, badanie długości kabla, badanie odległości uszkodzenia kabla.

Główna jednostka Pulsowy sprzęgłowiec (wielokrotny pulsowy zbiornik próbek)

Główne cechy

• Odblaskowany sygnał wysyłany przez sprzęgło impulsowe jest wyświetlany automatycznie, a jednocześnie wyświetlany jest pełnowymiarowy kształt fali kablu otwartego.
• Automatyczne obliczanie i wyświetlanie odległości uszkodzenia;
• Ma funkcję przechowywania masywnych form fal testowych: formy fal uzyskane w wyniku badań terenowych mogą być wygodnie przechowywane w przyrodzie zgodnie ze wskazaną kolejnością,i mogą być odwołane i obserwowane w dowolnym momencie;
• Z standardowym interfejsem drukarki USB;
• Prosta obsługa i wysoka niezawodność.
• Wbudowane źródło zasilania z polimerowej baterii litowej, która może testować otwarty obwód kabla i usterkę zwarcia niskiego oporu w środowisku bez zasilania.

Tryby pracyXHGG502 ARC lokalizator usterek kablaW tym przypadku koncentruj się na metodzie wielokrotnego impulsu, która różni się od innych urządzeń.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cableW celu uzyskania standardowego i przejrzystego podobnego zwarcia podczas stosunkowo stabilnego łuku zwarcia w punkcie uszkodzenia.

Różne impulsowe wysokie napięcia, różne długości kabli, różne odległości uszkodzenia kabli oraz okres i czas trwania dużych oscylacji kosynusu są bardzo różne.Forma fali zbierana przez prostą metodę impulsu wtórnego jest często zakłócana przez dużą oscylację kosynusu z powodu niewystarczającego czasu opóźnienia transmisji, a forma fali jest chaotyczna i trudna do analizy. Można ją zapewnić jedynie poprzez regulację opóźnionego czasu uruchomienia impulsu testowego lub za pomocą urządzenia rozszerzającego łuk średniego napięcia,co zwiększa trudności w obsłudze oraz masę i koszt urządzeniaMetoda wielokrotnych impulsów po prostu przezwycięża te trudności i znacznie upraszcza procedury testowania.Osiem zestawów próbnych form fal uzyskuje się w procesie flashover wysokonapięciowego z jednego uderzeniaJest to również zaleta metody wielokrotnego impulsu w porównaniu z metodą drugiego impulsu.

Wyświetlenie systemu operacyjnego

Testy rozstawy uszkodzenia kabla w trybie testu flashover wysokiego napięcia, ta metoda badawcza jest odpowiednia do wykrywania różnych uszkodzeń wysokiego oporu.Poprzez dostosowanie pozycji dwóch linii kursora, można określić odległość uszkodzenia.

Badanie odległości uszkodzenia kabla w trybie testowym ARC ((wielowystrzał), ta metoda badawcza jest odpowiednia do wykrywania różnych uszkodzeń wysokiego oporu.takie jak błędy kabli o niskim oporze i podwodnych, metoda wielokrotnego impulsu jest łatwiejsza do analizy i może pomóc użytkownikom szybko określić odległość usterki.

Badanie odległości uszkodzenia kabla w trybie testowania impulsu niskiego napięcia.

Parametry techniczne

Wprowadzenie do panelu

1. Wyświetlacz:120,1-calowy ekran dotykowy klasy przemysłowej;
2. Komunikacja:interfejs wyjściowy sygnału impulsowego w metodzie impulsowej niskiego napięcia, interfejs próbki przyjmującej sygnał wejściowy w metodzie flashover wysokiego napięcia;
3. Zatrzymanie na ziemi:bezpieczny terminal uziemienia;
4. Wskaźnik mocy:Wskazuje wewnętrzną moc akumulatora, wyświetlaną w 4 siatkach;
5. USB-1:zewnętrzna karta sieci bezprzewodowej i urządzenie komunikacyjne USB;
6. USB-2:zewnętrzna karta sieci bezprzewodowej i urządzenie komunikacyjne USB;
7. Przełącznik zasilania:Pozycja "I", używanie zasilania AC 220V do zasilania systemu;
8. Zmiana biegów w zakresie ′II′ wykorzystuje baterie wewnętrzne do zasilania systemu; gdy ′układ zasilania′ jest podłączony do źródła zasilania 220 V prądu przemiennego, ładuje on jednocześnie baterię;
9. "O" bieg, wyłączyć zasilanie systemu;
10. Zakładka zasilania:zasilacz zasilania roboczego przyrządu, port podłączenia AC 220V;
11. Zabezpieczenie:miejsce, w którym zainstalowany jest bezpiecznik systemu zasilania prądem przemiennym 220 V;
12. Samokontrola:przesyłania sygnałów pod wielokrotnymi impulsami;
13. Włącz/wyłącz:włączenie i wyłączenie mocy roboczej komputera przemysłowego;
14. Amplituda:regulowanie przycisku amplitudy podczas zbierania form fal w celu zmiany amplitudy zebranych form fal;
15. Światło wskazujące:światło wskazujące odzwierciedlające metodę kontroli;
16. Wymieszczenie:regulowanie przycisku przemieszczania podczas uzyskiwania form fali w celu zmiany wysokości linii wyjściowej uzyskanych form fali;

Wykaz opakowań

Śledzenie trasy kablowej, identyfikacja kabli, naprawa i ponowne testowanie

Śledzenie trasy kablowej

Często ustalenie usterki kabla zajmuje więcej czasu, ponieważ nie przeprowadzono śledzenia trasy testowanego kabla (CUT) lub trasa kabla jest nieznana.Dokładna trasa kabla jest określona przy użyciu metody indukcji dźwięku.

W metodzie indukcji dźwięku stabilny synowy sygnał AC o wysokiej częstotliwości z generatora częstotliwości dźwięku jest wstrzykiwany do CUT na końcu badania,który kończy swoją drogę przez ziemię i jest dostępny na całej linii kablaSterownik śledzący trasę, równoległy do ziemi, podłączony do odbiornika dźwiękowego, odbiera sygnały.który jest wyświetlany na odbiorniku wizualnie w postaci wykresów i w postaci dźwięku wychwyconego przez słuchawkiNajmocniejszy sygnał jest odbierany dokładnie nad kablem, a moc sygnału zmniejsza się, jeśli cewka poszukiwawcza znajduje się po obu stronach kabla lub z dala od niego.Trasa kablowa jest określona poprzez znalezienie maksymalnych sygnałów dźwiękowych na odbiorniku dźwięku i słuchawkach.

Opis

Lokalizator przewodów kablowych podziemnych XHGX507 jest wykorzystywany głównie do lokalizacji usterek kablowych, identyfikacji kabli, ścieżki kablowej i pomiaru głębokości.Może wykonywać zadania, które w przeszłości mogły być wykonywane tylko przez kilka zestawów instrumentów.

Zasada działania

Lokalizator przewodów kablowych podziemnych został zaprojektowany w oparciu o metodę indukcji elektromagnetycznej i zastosowanie zasady komunikacji.

1. Sygnał elektromagnetyczny jest generowany przez nadajnik, a sygnał jest przesyłany do kablu podziemnego poddawanego badaniu za pomocą różnych metod połączenia przesyłowego.
2. Po tym, jak podziemny kabel wywołuje sygnał elektromagnetyczny, wytwarzany prąd generuje się na kablu, a wywołany prąd rozprzestrzenia się wzdłuż kabla do odległości.
3. W procesie rozprzestrzeniania prądu fale elektromagnetyczne są promieniowane do ziemi przez podziemny kabel.sygnał fal elektromagnetycznych zostanie odebrany na ziemi nad kablem.
4. Pozycję, kierunek i usterkę kablu podziemnego można ocenić na podstawie zmiany siły odbieranego sygnału.

Cechy

• Duży ekran LCD wyświetla moc sygnału, a paska, strzałki i sygnały głosowe ułatwiają operatorowi osądzanie podziemnej pozycji kabla i punktu awarii.Jedna osoba może zrobić to wszystko.
• Całkowicie cyfrowa konstrukcja, przejrzysty duży ekran LCD i niezawodne ustawienie pozycji
• Przenośny i lekki, łatwy w noszeniu
• Wbudowany akumulator do ładowania
• Wbudowany ohmmeter do pomiaru oporu pętli kablowej
• Może być stosowany do wykrywania usterek izolacyjnych do 2MΩ do ziemi
• Z funkcją podświetlenia w celu dostosowania się do pracy nocnej
• Wbudowany ohmmeter do pomiaru oporu pętli kablowej
• Głębokość kablu i prąd

Główne składniki

Ten lokalizator rury kablowej składa się głównie z nadajnika i odbiornika, z dodatkiem dwóch zacisków, jednej ramy A i niezbędnych przewodów łącznikowych.

Parametry techniczne

Przekaźnik

Odbiornik

Wykaz opakowań

Sprawa wniosku

Wykrywanie usterek kablowych

W oparciu o przybliżoną odległość uszkodzenia obliczoną przez Pre-locator i podejrzany obszar uszkodzenia oznaczony za pomocą procedury śledzenia trasy,dokładna lokalizacja usterki kablowej lub określenie usterki jest przeprowadzone;.

Zidentyfikowanie wysokiej odporności i błędów migających

W celu określenia wysokiego oporu i błyskających usterek, do uszkodzonego kabla okresowo stosuje się przepływ HV za pomocą generatora przepływu,wytwarzające uderzający dźwięk w punkcie usterki i wytwarzające silne pole magnetyczne wokół kabla. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphonesPonieważ zarówno sygnały akustyczne, jak i magnetyczne są wytwarzane w punkcie uszkodzenia jednocześnie, dokładny punkt uszkodzenia jest precyzyjnie zlokalizowany, gdzie opóźnienie czasowe między nimi jest bliskie zera.Pole magnetyczne pomaga również użytkownikowi określić położenie czujnika i w rezultacie łatwe wskazanie.

Wprowadzenie

Instrument lokalizujący usterkę w kablu wykorzystuje metodę synchronizacji akustycznej i magnetycznej do określenia punktu usterki w kablu zasilania.Elektroniczny przebłysk jest generowany przez generator rozładowań uderzeniowych, odbierane i wzmocnione przez odpowiednią sondę, a dokładne położenie punktu usterki jest określane przez osąd słuchowy i wzrokowy.Jest to urządzenie, które kończy precyzyjne pozycjonowanie punktu uszkodzenia kabla w obrębie okresowego zakresu pomiaru i zbiera różnicę czasu akustycznego i magnetycznegoZintegrowany z technologią pozycjonowania, testami wspomaganymi ścieżką i innymi technologiami.dostarczanie wielu trybów badań i bogatych i zróżnicowanych szybkich informacji w celu efektywnego i dokładnego określenia lokalizacji usterki w kablu.

Ten przyrząd stacjonarny nadaje się do rozwiązywania problemów o niskim oporowości, zwarciu, otwartym obwodzie i odłączaniu kabli zasilania, kabli koaksjalnych o wysokiej częstotliwości, kabli oświetlenia ulicznego,i przewody zakopane wykonane z różnych materiałów o różnych przekrojach i nośnikach, a także wycieków o wysokiej odporności i przebłysków o wysokiej odporności.1 Wymogi dotyczące przeciwdziałania zakłóceniom dla urządzeń badawczych stosowanych w zakładach przemysłowych".

Spełnia standardowe wymagania dotyczące mocowania akustycznego i magnetycznego określone w normie "DL?? T 849.2-2019 Ogólne warunki techniczne dla specjalnych testerów urządzeń energetycznych Część 2:Instrument wykrywający usterki w kablu".

Cechy

1. 5-calowy LCD o wysokiej jasności dotykowej zapewnia widoczność na słońcu.
2. Przyjąć technologię synchronicznego pozycjonowania akustycznego i magnetycznego w celu automatycznego obliczania różnicy czasu akustycznego i magnetycznego.
3. Wartość wzmocnienia i wartość uruchomienia sygnału akustycznego i sygnału magnetycznego można ręcznie regulować w celu dostosowania do różnych środowisk.
4. Ma technologię redukcji hałasu tła i może wybrać z różnych metod filtrowania.
5. Ma funkcje redukcji hałasu tła BNR i redukcji hałasu niemych.
6. Ma wskazówkę odchylenia drogi.
7. Wyposażone w wielowarstwowe czujniki sygnału fizycznej izolacji, wodoodporność IP65.
8. Wbudowana bateria litowa o dużej pojemności, długi czas w stanie gotowości, wyposażona w szybkie ładowarki.
9. Małe i lekkie, łatwe w obsłudze i prosty interfejs człowiek-maszyna.

Wskaźniki techniczne

Zasada działania

Urządzenie to wykorzystuje metodę synchronizacji akustycznej i magnetycznej w celu dokładnego zlokalizowania usterek.Jego zasada opiera się na tradycyjnej metodzie określania punktu akustycznego i dodaje wykrywanie i stosowanie sygnałów elektromagnetycznych.

Gdy generator wysokiego napięcia wykonuje rozładowanie uderzeniowe na uszkodzonym kablu, dźwięk wygenerowany przez rozładowanie w punkcie uszkodzenia jest przesyłany do ziemi.Sygnał dźwiękowy jest odbierany przez sondę o wysokiej czułościPo wzmocnieniu można usłyszeć dźwięk "pop" słuchając z słuchawkami.

Wbudowana sonda sondy odbiera sygnał pola magnetycznego w czasie rzeczywistym, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. Przesunięcie pozycji czujnika, aby znaleźć punkt z najmniejszą różnicą czasu akustyczno-magnetycznej, a następnie dokładna lokalizacja punktu usterki będzie poniżej niego.

Tradycyjne instrumenty pomiarowe akustyczne zazwyczaj używają słuchawek do monitorowania,lub są uzupełnione za pomocą huśtawki wskaźnika licznika w celu zidentyfikowania dźwięku rozładowania w punkcie usterkiPonieważ dźwięk wyładowania znika w mgnieniu oka i nie różni się znacznie od hałasu otoczenia, często powoduje duże trudności dla operatorów, którzy nie mają dużego doświadczenia.Metody synchronizacji akustyczno-magnetycznej skutecznie unikają powyższych problemów tradycyjnej metody pomiaru akustycznego.

Wykaz opakowań

Wprowadzenie panelu operacyjnego

1. Ustawienie: naciśnij przycisk ustawienia, aby wejść na interfejs ustawienia, i obróć przycisk ustawienia, aby ustawić parametry ustawienia;
2. Zasilanie: włączanie i wyłączanie zasilania systemu.Potem możesz podnieść guzik.; podczas wyłączenia należy nacisnąć i przytrzymać przycisk zasilania przez 3-4 sekundy;
3. Wyświetlacz: 5-calowy wyświetlacz dotykowy

1. czujnik: port połączenia czujnika sondy;
2. Ładowanie: port podłączenia ładowarki;
3. Dedykowany gniazdek słuchawkowy.

Wprowadzenie interfejsu i funkcji

Interfejs obsługi obejmuje obszar wyświetlania formy fali i obszar regulacji parametrów.

1. 1/2: Ustawienie wzrostu dźwięku/ustawienie dźwiękowego uruchomienia
2. 3/4: Ustawienie zwiększenia pola magnetycznego/ustawienie uruchomienia pola magnetycznego
3. 5: Wskazanie sondy
4. 6: filtrowanie całkowitej przepustki
5. Filtrujący nisko przechodzący
6. Filtrowanie wysokiego przejścia
7. Filtrowanie przepustowe
8. 7- Niewidoczne ustawienie.
9. 8. Ustawienia BNR
10. 9Ustawienie głośności
11. 10Wyświetlacz mocy.
12. 11Intensywność dźwięku: wskazanie intensywności dźwięku i odpowiedni wyświetlacz numeryczny.
13. 12.Sygnał elektromagnetyczny: Inicjalizacja zakończona, można pobrać próbkę logo (błyskawica jest żółta); wyciszyć lub dotykać logo czujnika (błyskawica jest biała).
14. 13.Siła pola magnetycznego: wskazanie siły pola magnetycznego i odpowiedni numericzny wyświetlacz.
15. 14.Cztery zestawy wyświetlaczy danych o różnicy czasu akustycznej i magnetycznej, pokazujących różnicę czasu akustycznej i magnetycznej dla użytkownika w celu poprawy dokładności punktu stałego.

Aby zidentyfikować wysoki opór i błędy migotania, generator przepływu jest używany do okresowego stosowania wysokich napięć w wadliwym kablu,wytwarzające uderzający dźwięk w punkcie uszkodzenia i silne pole magnetyczne wokół kablaSygnały akustyczne i magnetyczne te są odbierane za pomocą czujników (wrażliwych mikrofonów naziemnych) i jednocześnie wyświetlane na odbiorniku pozycjonowania w postaci grafiki.i sygnał akustyczny można usłyszeć przez słuchawkiPonieważ sygnały akustyczne i magnetyczne są generowane w punkcie uszkodzenia w tym samym czasie, można dokładnie określić punkt uszkodzenia; opóźnienie czasowe między nimi jest bliskie zera.Pole magnetyczne może również pomóc użytkownikom określić lokalizację czujnika, co ułatwia określenie punktu usterki.

Opis

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests"Używany jest głównie do wyładowania uderzeniowego podczas badań usterek kabli o napięciu 35 kV i poniżej; może być również stosowany do badań napięcia stałego prądu innych urządzeń elektrycznych.

To urządzenie łączy w sobie źródło wysokiego napięcia prądu stałego, kondensator magazynowania energii i rozładowanie w jednym.To urządzenie całkowicie zastępuje tradycyjny przetwornik testowy o wadze setek kilogramów, skrzynki sterującej i kondensatora do magazynowania energii impulsowej (zwykle zestaw transformatora o mocy 5kVA waży więcej niż 60 kg, a skrzynka sterująca więcej niż 30 kg,i kondensatorów magazynowania energii impulsowej o masie większej niż 20 kg).

zasilacz przyjmuje wysokiej precyzji, wysokiej stabilności specjalne wysokonapięciowe komponenty elektroniczne i technologię wysokonapięciową o wysokiej częstotliwości,co sprawia, że cała maszyna jest prosta w budowie i bardzo lekkie w wadzeGenerator impulsowy przyjmuje humanizowaną konstrukcję i tryb działania, który jest bezpieczny i niezawodny.i może również działać normalnie, gdy wysokie napięcie jest zwarte do ziemiObecnie jest to najlżejsze i najbardziej przyjazne dla użytkownika przenośne urządzenia wysokonapięciowe DC. Jest to idealny produkt do wykrywania usterek kabli zasilania.

Parametry techniczne

Wprowadzenie do panelu

1. Wysokie napięcie wyjściowe (DC):Gdy prąd stały wytrzyma napięcie, podłącz linie wysokonapięciowe.
2. Wysokie napięcie wyjściowe (EMP):Podczas impulsowego rozładowania podłącz linię wysokonapięciową.
3. Powierzchnia bezpieczeństwa:Obudowa przyrządów jest uziemiona w celu zapobiegania elektryfikacji obudowy przyrządów lub personelu.
4. Ustawienie czasu:Ustaw czas wyładowania.
5. Voltometr:Wskaźnik wysokiego napięcia wyjściowego, używany do wyświetlania wartości napięcia w czasie rzeczywistym.
6. Zakładka zasilania:Zasilanie robocze przyrządu 220V ± 10%/50Hz ± 1Hz.
7. Uchwyt do rur bezpieczeństwa:Miejsce montażu rur bezpieczeństwa w systemie zasilania prądem przemiennym 220 V.
8. Przełącznik zasilania:"Pozycja I" oznacza włączenie zasilania AC 220V do zasilania systemu;
9. "Przesyłek 0" oznacza wyłączenie zasilania prądu przemiennego 220 V w celu zasilania systemu.
10. Przełącznik zabezpieczający przed prądem:Naciśnięcie przycisku "Status" oznacza uruchomienie funkcji ochrony przed prądem nadprzewodowym, a odbicie oznacza uruchomienie przez przyrząd funkcji ochrony przed prądem nadprzewodowym.
11. Przycisk startowy/światło wskazujące pozycję zerową:
12. 1Kiedy światło wskazujące pozycję zerową jest włączone (żółty), oznacza to, że jest w stanie pozycji zerowej.
13. 2Kiedy światło wskazujące zerowe położenie nie jest włączone, oznacza to, że nie znajduje się w stanie zerowego położenia.światło wskazujące pozycję zerową jest włączone, a następnie naciśnięcie przycisku start może uruchomić wysokonapięciowy wyjście.
14. Przycisk zatrzymania/światło wskazujące wysokie napięcie:Po zakończeniu badania lub wystąpieniu nieprawidłowości naciśnij ten przycisk, aby wyłączyć wysokie napięcie.Światło wskaźnika wysokiego napięcia wskazuje, że wyjście wysokiego napięcia zostało uruchomioneŚwiatło wskazujące wysokie napięcie jest wyłączone, co oznacza, że wysokie napięcie wyjściowe zostało zatrzymane.
15. Głowica regulacji napięcia:używane do regulacji wielkości napięcia; regulowanie wysokiego ciśnienia wyjściowego w kierunku wskazówek wskazówek zegara, aby zwiększyć z małego do dużego, i w kierunku przeciwnym do wskazówek zegara, aby zmniejszyć z dużego do małego.
16. Przycisk rozładowania:W stanie zatrzymania wysokiego napięcia naciśnięcie tego przycisku może ręcznie rozładować przechowywaną wewnętrzną energię elektryczną.
17. Ammeter:wskazanie niskiego napięcia prądu pomiarowego.

Wykaz opakowań
