| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE ISO |
| Numer modelu: | 502+503C+507+535-4TS |

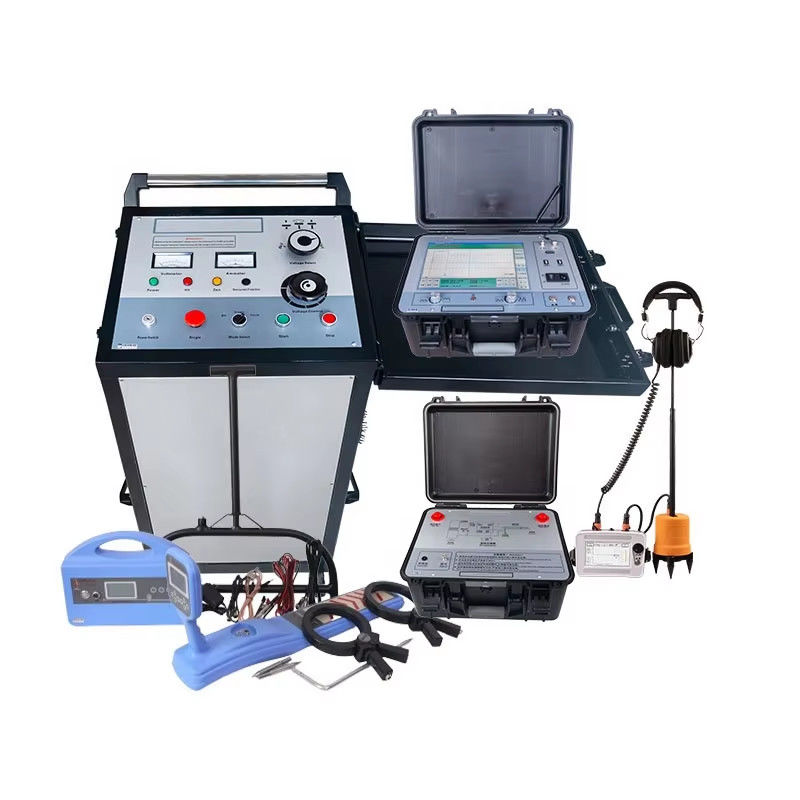

Przenośny system lokalizacji uszkodzeń kabli XZH XHGG502+XHDD503D+XHGX507+XHHV535-4TS
Zestaw urządzeń służy do dokładnego i szybkiego wykrywania głównych uszkodzeń izolacji kabli energetycznych o napięciu 35 kV i niższym; kalibracji długości kabla; dokładnego wykrywania kierunku i głębokości zakopania kabla.
★Wstępna lokalizacja uszkodzeń kabli: z reflektometrem XHGG502 opartym na metodzie odbicia impulsu niskiego napięcia (TDR) oraz metodzie rozpadu wysokiego napięcia (przebicia) (DECAY), metodzie odbicia łuku wieloimpulsowego (ARC).
★Śledzenie trasy kabla, wykrywanie głębokości zakopania: Lokalizator kabli XHGX507 to w pełni cyfrowy lokalizator z wyraźnym wyświetlaczem i niezawodnym pozycjonowaniem. Graficzne instrukcje obsługi i wskazania dźwiękowe sprawiają, że jest to najłatwiejszy w użyciu lokalizator rur dostępny obecnie.
Zasilany akumulatorem, może również wyświetlać głębokość kabla i prąd.
507 to wielofunkcyjny tester uszkodzeń kabli, który może być używany do lokalizacji uszkodzeń kabli, identyfikacji, kompleksowego testowania trasy i głębokości.
★Precyzyjna lokalizacja uszkodzeń kabli: XHDD503D wykorzystuje metodę synchronizacji akustyczno-magnetycznej, wyposażoną w generator udarów 2048 J i inteligentny cyfrowy odbiornik sygnału.
Przenośny system lokalizacji uszkodzeń kabli jest skonfigurowany z przenośnym lokalizatorem uszkodzeń kabli ARC o bardzo wysokiej jasności, dużym wyświetlaczu LCD 12,1” z obsługą dotykową, dzięki czemu proces wstępnej lokalizacji uszkodzeń jest szybki, łatwy i wydajny.
Generator udarów wysokiego napięcia 2048 J XHHV535-4TS jest wyposażony w przełącznik poziomów udaru, który pozwala na uzyskanie maksymalnej energii impulsu udarowego przy 8, 16 i 32 kV.
Posiada systemy zapewniające bezpieczeństwo operatora i zapewnia niezawodne i kompleksowe rozwiązanie techniczne dla uszkodzeń kabli niskiego i średniego napięcia.
| Metody wstępnej lokalizacji | Metoda impulsu niskiego napięcia | |
| ARC (wiele strzałów) | ||
| Metoda przebicia wysokiego napięcia: ICE (metoda prądu udarowego)DECAY (metoda zaniku napięcia) | ||
| Wyświetlacz | 12,1-calowy komputer klasy przemysłowej, tryb obsługi dotykowej | |
| System | System operacyjny Windows, super zarządzanie kablami, automatyczne generowanie raportów z testów. | |
| Funkcja | Pomiar prędkości, rezystancji, odległości | |
| Częstotliwość próbkowania danych | 60 MHz, 120 MHz, 240 MHz, 400 MHz | |
| Amplituda impulsu | 400Vpp | |
| Szerokość impulsu | 0,1uS i 2uS | |
| Odległość pomiaru | ≥68 km | |
| Rozdzielczość odczytu | 0,1 m | |
| Dokładność testu | ＜0,5 m | |
| Wybór długości kabla | <1Km (short distance); <3Km (medium>3 km (duża odległość) (test amplitudy impulsu niskiego napięcia: 400Vpp) | |
| Napięcie wytrzymywane przez sprzęgło impulsowe | 35kV DC | |
| Strefa martwa testu | Nie | |
| Przechowywanie danych | Z funkcją przechowywania ogromnych przebiegów testowych | |
| Zasilanie | Wbudowany akumulator litowy, może pracować nieprzerwanie przez ponad 4 godziny po pełnym naładowaniu. | |
| Komunikacja | Ze standardowym interfejsem USB drukarki | |
| Warunki pracy | Temperatura -25℃～+65℃, wilgotność względna 85%, ciśnienie atmosferyczne 750±30mmHg; | |
| Objętość i waga | Tester uszkodzeń kabli 430×380×220mm-8kg; Sprzęgło impulsowe 430×380×220mm-7kg. |
| -25℃-40℃, wilgotność 5-90%RH, wysokość<4500m. | Wyświetlacz | 5-calowy kolorowy wyświetlacz LCD, rozdzielczość 1024*600, z funkcją dotykową |
| System | Fale akustyczne i magnetyczne są wyświetlane na ekranie w tym samym czasie, a różnica czasu między akustycznymi i magnetycznymi jest automatycznie obliczana i wyświetlana jest wartość. |
|
| Tryb redukcji szumów tła (BNR) | skutecznie filtruje szumy zakłóceń środowiskowych | |
| Regulowana wzmocnienie i wyzwalanie | Wartość wzmocnienia (0-7) sygnału akustycznego i sygnału magnetycznego można regulować, a próg wyzwalania (0-100) można regulować ręcznie, co jest wygodniejsze w przypadku stałego punktu |
|
| Kanał dźwiękowy | All-pass: 100Hz~1500Hz. Filtr dolnoprzepustowy: 100Hz~400Hz. Filtr górnoprzepustowy: 150Hz~1500Hz. Filtr pasmowy: 200Hz~600Hz. |
|
| Dokładność stałego punktu | 0,1 m | |
| Zasilanie | Akumulator litowo-jonowy, czas ciągłego użytkowania > 8 godzin, ładowarka: wejście AC220V±10%, 50Hz; napięcie wyjściowe znamionowe 8,4V, 1A. Czas ładowania:<6 godzin |
|
| Objętość i waga | Obudowa ochronna PVC: 479X387X210, 7KG | |
| Warunki użytkowania | -25℃-40℃, wilgotność 5-90%RH, wysokość<4500m. |
| Śledzenie trasy kabla - XHGX507 | Główny skład | Nadajnik, odbiornik, zacisk nadawczy, zacisk odbiorczy, rama A |
| Funkcja | Wykrywanie dokładnego kierunku i głębokości kabli podziemnych oraz lokalizowanie obwodów otwartych, zwarć i uszkodzeń osłony wkabli (Może znaleźć uszkodzenia izolacji do 2 MΩ do ziemi) i identyfikować kable. Wbudowany omomierz do pomiaru rezystancji pętli kabla. | |
| Zasilanie | Zarówno nadajnik, jak i odbiornik z akumulatorem 8,4 V, brak potrzeby zasilania sieciowego podczas testowania | |
| Wyświetlacz | W pełni cyfrowy lokalizator, wyświetlacz graficzny, brak potrzeby używania słuchawek podczas testowania, niezawodne pozycjonowanie. Z wyświetlaczem głębokości zakopania kabla wyświetlacz prądu. Z funkcją podświetlenia, aby dostosować się do pracy w nocy |
|
| Metoda połączenia transmisji sygnału nadajnika | Metoda bezpośredniego połączenia, metoda sprzęgania, metoda indukcji | |
| Tryb pracy odbiornika | metoda doliny (tryb wartości zerowej), metoda grzbietu (tryb szczytowy), metoda napięcia krokowego i metoda prądu zaciskowego (rama A) | |
| Częstotliwość robocza nadajnika | niska częstotliwość (815 Hz), częstotliwość pośrednia (8 kHz), wysoka częstotliwość (33 kHz), częstotliwość radiowa (83 kHz) | |
| Częstotliwość robocza odbiornika | niska częstotliwość (815 Hz), częstotliwość pośrednia (8 kHz), wysoka częstotliwość (33 kHz), częstotliwość radiowa (83 kHz), 50 Hz | |
| Kontrola wzmocnienia | Regulacja ręczna, zakres dynamiczny wynosi 100 dB | |
| Maksymalna głębokość wykrywania | 5-8 metrów | |
| Temperatura pracy | -10°C——+55°C | |
| Ochrona nadajnika | Automatyczna ochrona nadprądowa i przegrzewania | |
| Waga i objętość | Zewnętrzna obudowa ochronna: 720*435*210, 14KG |
| Generator udarów wysokiego napięcia XHHV535-4TS | Poziomy i zakresy regulacji napięcia udarowegoPoziom 1: 0-8KV | Poziom 2: 0-16KV Poziom 3: 0-32KV Przełącznik poziomów napięcia udarowego |
| Ręczny | Czas uderzenia | |
| Ciągły | Wskazanie | |
| Pomiar napięcia po stronie wysokiego napięcia, wskazanie napięcia i prądu wyjściowego w czasie rzeczywistym | Energia udaru na każdym poziomie | |
| Do 2048J | Tryb pracy | |
| Pojedynczy wyzwalacz, cykl (co 3-8 sekund rozładowanie raz, regulowane), DC (test napięcia wytrzymywanego) | Przełącznik trybów pracy | |
| Ręczny | Czas uderzenia | |
| około 5 sekund dla automatycznego uderzenia, dowolny czas kontroli dla uderzenia ręcznego | Moc uderzenia | |
| 2KVA | Wbudowany kondensator | |
| 4μF/32kV, 16μF/16kV, 64μF/8kV trójstopniowa regulacja | Bezpieczna ochrona | |
| Z funkcją ochrony przed uruchomieniem zerowym, bezpieczna i niezawodna | Rozładowanie | |
| Unikalna konstrukcja pomiaru wysokiego napięcia, w stanie zatrzymania automatycznie rozładuje wewnętrzną pojemność urządzenia | Moc robocza | |
| AC 220V±10% 50Hz±2Hz (inne napięcie i 60Hz opcjonalne) | Test napięcia wytrzymywanego DC | |
| Regulacja napięcia wyjściowego i | zakres wskazań 0-32KV, zakres wskazań prądu wyjściowego 0-20A Prąd spalania |
|
| 50mA, Im niższe napięcie, tym wyższy prąd | Kabel połączeniowy | |
| Kabel wyjściowy wysokiego napięcia: 5 m, kabel zasilający: 3 m Kabel uziemiający ochronny: 5 m, kabel zasilający 2,5 m | Bezpieczeństwo | |
| Ochrona nadnapięciowa, nadprądowa, przegrzewania. | Automatyczne rozładowanie po operacji. Stopień ochrony |
|
| Nie niższy niż IP54 | Moc robocza | |
| AC 220V±10% 50Hz±2Hz (inne napięcie i 60Hz opcjonalne) | Wymiary (mm) | |
| 534L×444W×805H | Waga całkowita | |
| Około 120 kg | Możemy zapewnić Państwu niestandardowe rozwiązanie techniczne schematów lokalizacji uszkodzeń kabli LT MT HT. |
