Czarny wielofunkcyjny digiphone Bnr z funkcją wskazania odchylenia ścieżki

Name: Czarny wielofunkcyjny digiphone Bnr z funkcją wskazania odchylenia ścieżki
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 1,050.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Xi'an, Shaanxi, Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE, ISO
Numer modelu:	XHDD503E

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi, Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

CE, ISO

Numer modelu:

XHDD503E

Model nr.:

XHDD503E

Użycie:

Tester kabli sieciowych, tester kabli audio, tester kabli koncentrycznych, tester kabli cyfrowych

Władza:

Elektryczność

niestandardowe:

niestandardowe

Kolor:

czarny

Filtr:

200Hz-1600Hz Opcjonalnie

Wzmocnienie wyjściowe:

16 poziomów (0~112dB)

Impedancja wyjściowa:

350Ω

Dokładność pozycjonowania akustyczno-magnetycznego:

Mniej niż 0,2 m

Dokładność pozycjonowania napięcia krokowego:

Mniej niż 0,5m

Dokładność identyfikacji ścieżki:

Mniej niż 0,5m

Pakiet transportowy:

Drzewna obudowa

Znak towarowy:

TEST XZH

Pochodzenie:

Chiny

Kod Hs:

9031809090

Możliwość Supply:

2000szt./rok

Dostosowanie:

Dostępne

Usługa posprzedażna:

Certyfikat Gwarancji

Gwarancja:

12 miesięcy

Trading Information

Minimalne zamówienie:

1 jednostka

Szczegóły pakowania:

Opakowania drewniane

Czas dostawy:

5-8 dni

Zasady płatności:

T/T

Możliwość Supply:

500 sztuk miesięcznie

Opis produktu

Opis
W celu określenia konkretnej lokalizacji punktu uszkodzenia kabla lokalizator uszkodzenia kabla wykorzystuje zasady odbioru drgań i indukcji elektromagnetycznej.Wysokonapięciowy generator impulsowy jest używany do powodowaniaprzebłyskZjawy fizyczne, takie jak fale wibracyjne, fale dźwiękowe i fale elektromagnetyczne generowane przez układprzebłyskwyładowania w punkcie usterki są odbierane przez specjalną sondę przyrządu wskazującego, wzmacniane, przetwarzane, wyświetlane i wyprowadzane przez przyrząd wskazujący usterkę kabla.Dokładne położenie punktu usterki zależy od słuchu i wzroku badaczaOznacza to, że zadanie dokładnego zlokalizowania punktu uszkodzenia kabla "bezpośrednio nad kablem i w zakresie szacunkowego pomiaru" jest zakończone.

Ten przyrząd stacjonarny nadaje się do rozwiązywania problemów o niskim oporowości, zwarciu, otwartym obwodzie i odłączaniu kabli zasilania, kabli koaksjalnych o wysokiej częstotliwości, kabli oświetlenia ulicznego,i przewody zakopane wykonane z różnych materiałów o różnych przekrojach i nośnikach, a także wysokiej odporności na wycieki i wysokiej odpornościprzebłyskf- Nie, nie.

Cechy produktu
1. 5-calowy LCD o wysokiej jasności dotykowej zapewnia widoczność w świetle słonecznym.
2Posiada 4 tryby testowe: standardowe, ulepszone, redukcja hałasu i dostosowane.
3- Tak jest.4funkcje pozycjonowania: synchronizacja akustyczno-magnetyczna, czysto akustyczna, czysto magnetyczna i napięcie stopniowe.
4Ma technologię redukcji hałasu tła i może wybrać z różnych metod filtrowania.
5- Wyposażony w funkcje BNR i tłumienia.
4Ma wskazówkę odchylenia drogi.
5Wyposażony w wielowarstwowe czujniki sygnału fizycznej izolacji, wodoodporny IP65.
6Wbudowana bateria litowa o dużej pojemności, długi czas w stanie gotowości, wyposażona w szybką ładowarkę.
7Małe i lekkie, łatwe w obsłudze i prosty interfejs człowiek-maszyna.

Multifunctional Digiphone Bnr with Path Deviation Indication Function Electric Power Cable Fault Locator

Specyfikacja techniczna

Parametry filtra	100 Hz do 1600 Hz.
	Niskie przejście: 100 Hz ~ 300 Hz.
	IQualcomm: 160Hz~1600Hz.
	Przejście pasmowe: 200Hz~600Hz.
Zwiększenie mocy kanału:	8 poziomów regulowanych.
Wzrost kanału magnetycznego:	8 poziomów regulowanych.
Zwiększenie napięcia stopniowego:	8 poziomów regulowanych.
Zwiększenie mocy:	16 poziomów (0~112db)
Impedancja wyjściowa:	350Ω
Dokładność pozycjonowania akustomagnetycznego:	≤0.1m.
Dokładność pozycjonowania napięcia stopniowego:	≤0.5m.
Dokładność identyfikacji ścieżki:	≤0.5m.
Ma funkcje redukcji hałasu tła BNR i redukcji hałasu niemych.
Metoda sterowania wyświetlaczem:	5-calowy ekran dotykowy o wysokiej jasności.
Zasilanie:	4*18650 standardowych baterii litowych.
Czas gotowości:	więcej niż 8 godzin.
Objętość:	428L × 350W × 230H
OgólniePoziom:	7kg.
Temperatura otoczenia:	-25 ~ 65oC; wilgotność względna: ≤ 90%.

WZasada pracy
1Metody synchronizacji akustomagnetycznej:
Akustomagnetyczna metoda synchronizacji jest bardzo dokładną i wyjątkową metodą precyzyjnego zlokalizowania usterki.Jego zasada opiera się na tradycyjnej metodzie określania punktu akustycznego i dodaje wykrywanie i stosowanie sygnałów elektromagnetycznych.
Gdy generator wysokiego napięcia wykonuje rozładowanie uderzeniowe na uszkodzonym kablu, dźwięk wygenerowany przez rozładowanie w punkcie uszkodzenia jest przesyłany do ziemi.Sygnał dźwiękowy jest odbierany przez czułą sondęPo wzmocnieniu można usłyszeć dźwięk "pop" słuchając z słuchawkami.
Wbudowana sonda sondy odbiera sygnał pola magnetycznego w czasie rzeczywistym, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. Przesunięcie pozycji czujnika, aby znaleźć punkt z najmniejszą różnicą czasu akustyczno-magnetycznej, a następnie dokładna lokalizacja punktu usterki będzie poniżej niego.
Tradycyjne instrumenty pomiarowe akustyczne zazwyczaj używają słuchawek do monitorowania,lub są uzupełnione za pomocą huśtawki wskaźnika licznika w celu zidentyfikowania dźwięku rozładowania w punkcie usterkiPonieważ dźwięk wyładowania znika w mgnieniu oka i nie różni się zbytnio od hałasu otoczenia, często powoduje duże trudności dla operatorów nie posiadających dużego doświadczenia.Metody synchronizacji akustyczno-magnetycznej skutecznie unikają powyższych problemów tradycyjnej metody pomiaru akustycznego.

2Metody czysto dźwiękowe:
Metoda czysto dźwiękowa składa się z czujnika wibracji akustycznej, wzmacniacza sygnału, obwodu filtrującego, urządzenia do pobierania próbek, procesora, urządzenia wyświetlającego, urządzenia wzmacniającego moc, słuchawek itp.
Metodę czysto dźwiękową stosuje się głównie do pomiaru wysokiego oporu i usterek przebłyskowych.Jego główną zasadą jest użycie źródła wysokiego napięcia do zastosowania napięcia impulsowego do kabla uszkodzenia spowodować awarię rozładowania w punkcie uszkodzenia, a następnie wykorzystać dźwięk wytwarzany podczas rozładowania, aby dokładnie zlokalizować usterkę.który jest wzmacniany i filtrowany przez wzmacniacz sygnału i obwód filtracyjnyWreszcie odtwarza się dźwięk za pomocą słuchawek lub wyświetla się natężenie dźwięku.

3Metody czystej magnetycznej:
Metoda czysto magnetyczna pozwala określić ścieżkę kablu i dokładną lokalizację punktu uszkodzenia kablu.Główną zasadą jest użycie źródła wysokiego napięcia do zastosowania napięcia impulsowego do uszkodzonego kabla, użyj cewki indukcyjnej do odbierania sygnału impulsowego i ocenić, czy odbiega od kabla poprzez właściwości sygnału impulsowego.Kiedy charakterystyka pobranych sygnałów impulsowych odbiega, określa się jako punkt uszkodzenia.

4. Metoda ramki A:
Jeśli wystąpi usterka w zakopanym kablu, możemy użyć metody różnicy potencjału, aby znaleźć punkt usterki.Metodą jest dodanie napięcia badawczego pomiędzy punktem badawczym uszkodzonego kabla a ziemią, wówczas rozproszone pole elektryczne koncentryczne z punktem wejścia powstanie wokół punktu wejścia kabla.Nie ma różnicy potencjału między punktami o tym samym promieniu w tym polu elektrycznym., ale istnieje różnica potencjału między dowolnymi dwoma punktami o różnych promieńach (punkty A i B na rysunku), a gdy odległość między dwoma punktami jest ustalona,Odległość między tymi dwoma punktami jest taka, że im bliżej obiektu, tym, tym większa różnica potencjału.
Używając tej funkcji, możemy przesunąć punkty A i B stopniowo bliżej punktu środkowego.Jeśli nadal będzie się poruszać poza punktem uszkodzenia, biegunowość różnicy potencjału zostanie odwrócona, tak aby punkt uziemienia mógł być dokładnie określony przez przemieszczanie się do przodu i do tyłu.

Układ przyrządu i instrukcje
Skład instrumentu

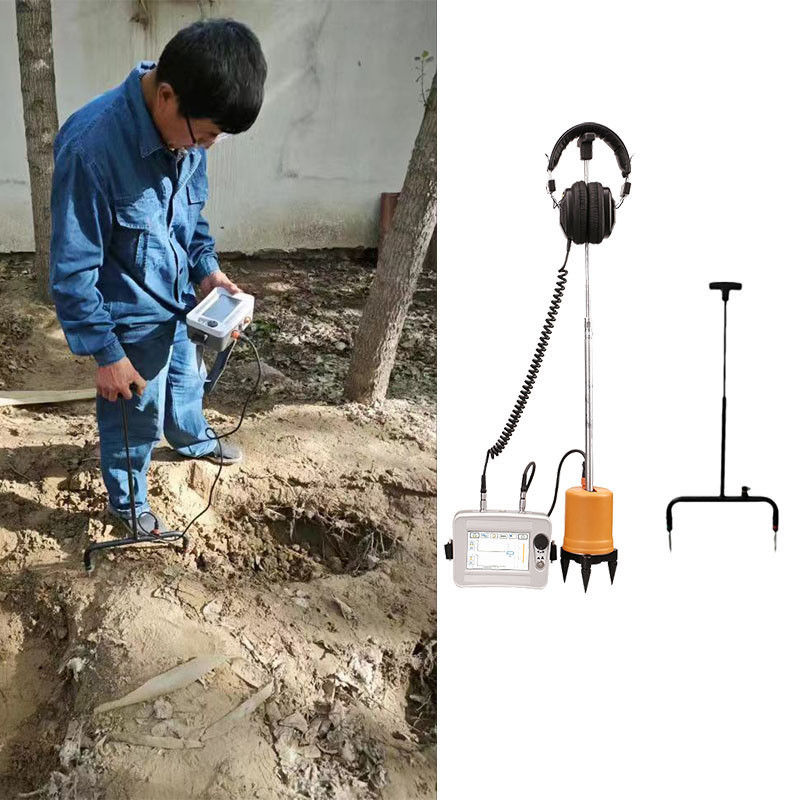

1. Lokalizator usterek kablowych: dokładne zlokalizowanie punktów usterek kablowych w zakresie pomiaru.
2. Sonda: obejmująca sondę, sondę, trzy pazury i pręt łączący, podłączony do kanału wejściowego do odbierania sygnałów.
3. Nosić słuchawki; podłączyć kanał wejściowy przyrządu wskazującego (odpowiedź sygnału wyjściowego).
4.7-core signal line: kabel łączący wskaźnik i sondę (połączenie wskaźnika i sondy).
5Ładowarka: podłączyć do gniazda ładowania przyrządu do ładowania.
6. ramy: stosowane podczas badań metodą napięcia stopniowego.
7. Kabel podłączający w trybie A: lokalizator usterek kablu i kabel podłączający w trybie A.
8- Kłótnia naziemna: dopasowany akcesorium do ramy A.

Wykaz opakowań

Multifunctional Digiphone Bnr with Path Deviation Indication Function Electric Power Cable Fault Locator

Po podłączeniu ramy A automatycznie wchodzi ona do interfejsu testowego, jak pokazano po prawej stronie.

Zauważcie, że na dole ramy A są strzałki, czerwone i zielone, z czerwonym z przodu i zielonym z tyłu.Oznacza to, że czerwony oznacza koniec kabla, a zielony początek kabla.

Powoli przesuń ramę A wzdłuż drogi położenia kabla w kierunku końca kabla i obserwuj zmiany w czerwonym i zielonym wykresie pręgowym na ekranie testowym.Odzwierciedla to zmianę kierunku prądu.

Na dużej odległości od miejsca uszkodzenia czerwone i zielone paski na ekranie wydają się nieco nieregularne i małe.
Kiedy zbliżysz się do punktu uszkodzenia, na przykład około 5 metrów od punktu uszkodzenia, zauważysz, że czerwony wykres styczkowy staje się bardzo duży, jak pokazano na zdjęciu po lewej.
Kiedy znajdujesz się bezpośrednio nad punktem uszkodzenia lub około 1-2 metrów przed i za punktem uszkodzenia,zauważysz, że czerwone i zielone wykresy pasków stają się bardzo małe i pojawiają się na ekranie jak pokazano na zdjęciu po prawej stronie powyżej.
Kiedy przejdziesz przez punkt uszkodzenia, na przykład około 5 metrów od punktu uszkodzenia, zauważysz, że zielony wykres staje się bardzo duży.

W ten sposób, szukając cierpliwie, można znaleźć lokalizację usterki.
