| Miejsce pochodzenia: | Xi'an, Shaanxi, Chiny |
| Nazwa handlowa: | XZH |
| Orzecznictwo: | CE, ISO |
| Numer modelu: | XHGX507C |

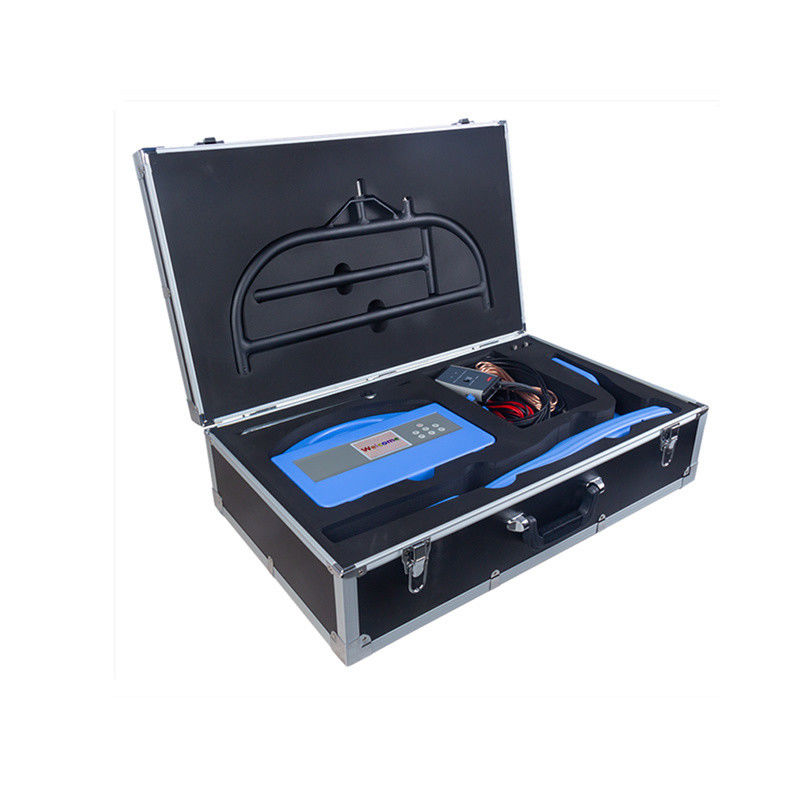

Lokalizator rur kablowych XHGX507C to wysokowydajny system wykrywania instalacji podziemnych, zaprojektowany z myślą o infrastrukturze miejskiej, konserwacji sieci elektroenergetycznej i operacjach sieci rurociągów. Wyposażony w nadajnik o dużej mocy 15 W, precyzyjny odbiornik, zacisk sprzęgający i elastyczny zacisk identyfikacyjny, zapewnia niezawodne śledzenie ścieżki kabla, pomiar głębokości zakopania (0–20 m), inteligentną identyfikację do 20 kabli w jednej sesji oraz opcjonalne lokalizowanie zwarć doziemnych za pomocą ramki A – wszystko z jednej zintegrowanej platformy.
W przeciwieństwie do konwencjonalnych lokalizatorów, które wymagają wielokrotnych przejazdów między nadajnikiem a odbiornikiem dla każdego kabla, XHGX507C umożliwia technikom wstępną kalibrację do 20 kabli po stronie nadajnika, a następnie identyfikację ich jeden po drugim po stronie zdalnej, co radykalnie skraca czas pracy w terenie i poprawia zgodność z wymogami bezpieczeństwa w miejscach pracy z wieloma kablami.
| Nadajnik | |
|---|---|
| Moc wyjściowa | Maks. 15 W, regulacja 9 poziomów, w pełni automatyczne dopasowanie impedancji |
| Częstotliwości wyjściowe | 640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz |
| Tryby wyjściowe | Podłączenie bezpośrednie, zacisk sprzęgający, indukcja |
| Bezpośrednie napięcie wyjściowe | maks. 150 Vpp |
| Wyświetlacz | Kolorowy ekran dotykowy LCD o przekątnej 5 cali |
| Ochrona | Zabezpieczenie przeciążeniowe i zwarciowe, automatyczna regulacja impedancji |
| Bateria | Akumulator litowy o dużej pojemności 10,8 V |
| Wymiary / Waga | 320 × 275 × 145 mm / 3,85 kg |
| Zgodność z bezpieczeństwem | IEC61010-1 KAT III 300 V, KAT IV 150 V; IEC61326 (EMC) |
| Sprawa | Zintegrowana konstrukcja skrzynki narzędziowej wytrzymuje nacisk ~200 kg |
| Odbiornik | |
|---|---|
| Częstotliwości wykrywania | 640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz (aktywne); 50 Hz, 60 Hz, 250 Hz (pasywne); Pasma RF przy 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz |
| Tryby wykrywania | Szeroki szczyt, wąski szczyt, metoda dolinowa; Pozycjonowanie klasyczne, rejs po przewodzie, pomiar zniekształceń sygnału |
| Pomiar głębokości | 0–20 m; dokładność: ±5% (0–3m), −10% (3–20m) |
| Zasięg detekcji | Połączenie bezpośrednie: do 20km; Sprzęg: do 10km; Indukcja: odpowiednia dla głębokości <2m |
| Identyfikacja kabla | Elastyczna cewka Rogowskiego (Φ200mm), identyfikuje 1–20 kabli, zakres wartości kalibracji 75%–135% |
| Pomiar prądu | Dokładność: 1mA; wyświetlanie głębokości i prądu w czasie rzeczywistym |
| Wyświetlacz | Kolorowy ekran dotykowy LCD o przekątnej 4,3 cala, czytelny w pełnym słońcu |
| Wymiary / Waga | 350 × 155 × 700 mm / ~2 kg |
| Zgodność z bezpieczeństwem | IEC61010-1 KAT III 600 V, IEC61010-031, IEC61326, stopień zanieczyszczenia 2 |
| Infrastruktura Miejska | Mapowanie i spis podziemnych rurociągów wodociągowych, gazowych i ciepłowniczych |
| Zakłady elektroenergetyczne | Śledzenie trasy kabla, identyfikacja kabla pod napięciem/bez prądu, weryfikacja przed piłą |
| Konserwacja rurociągu | Rutynowe patrole, zapobieganie uszkodzeniom, lokalizowanie uszkodzeń izolacji |
| Budownictwo i inżynieria lądowa | Lokalizowanie narzędzi przed wykopami w celu zapobiegania uderzeniom kabli |
| Telekomunikacja | Śledzenie tras kabli światłowodowych i miedzianych we wspólnych kanałach |
Certyfikat CE i ISO. Zgodny z normami bezpieczeństwa IEC61010-1. Wspierany przez A12-miesięczna gwarancjaz certyfikatem. Możliwość dostosowania — skontaktuj się z nami, podając konkretny zakres wykrywania, częstotliwość lub wymagania dotyczące rozmiaru zacisku.
P: Czym XHGX507C różni się od standardowego urządzenia do śledzenia tras kablowych?
XHGX507C łączy w jednym urządzeniu trzy funkcje: śledzenie podziemnych tras kabli/rur, pomiar głębokości (0-20 m) i identyfikacja kabli dla maksymalnie 20 kabli jednocześnie. Jego nadajnik o dużej mocy 15 W zapewnia zasięg wykrywania do 20 km, znacznie przekraczający typowe znaczniki o mocy 3–5 W. Ta wielofunkcyjna integracja eliminuje potrzebę stosowania oddzielnych instrumentów na miejscu.
P: Jak działa funkcja identyfikacji kabla?
XHGX507C wprowadza unikalny zakodowany sygnał do docelowego kabla za pośrednictwem nadajnika. Odbiornik wykrywa i dekoduje ten sygnał, identyfikując docelowy kabel spośród maksymalnie 20 kabli w zatłoczonym rowie lub galerii kablowej. Jest to niezwykle istotne przed przecięciem lub naprawą kabla, ponieważ pozwala na identyfikację prawidłowego kabla i zapobiega kosztownym błędom podczas czynności konserwacyjnych.
P: Jakie rodzaje instalacji podziemnych może wykryć XHGX507C?
XHGX507C wykrywa wszystkie metalowe instalacje podziemne, w tym kable energetyczne (pod napięciem i bez napięcia), kable komunikacyjne, metalowe rury wodociągowe i gazowe oraz metalowe przewody kablowe. W przypadku rur niemetalowych można włożyć opcjonalną sondę (nadajnik sygnału) w celu śledzenia. Głębokość wykrywania sięga do 20 metrów, w zależności od warunków gruntowych i rodzaju przewodu.
P: Jak dokładny jest pomiar głębokości?
Dokładność pomiaru głębokości zależy od warunków terenowych, składu gleby i przyległych mediów. W normalnych warunkach i przy znanym sprzężeniu sygnału XHGX507C zapewnia odczyty głębokości z dokładnością ±5% w trybie połączenia bezpośredniego. Aby uzyskać optymalne wyniki, zawsze dokonaj kalibracji przed pomiarem i upewnij się, że odbiornik znajduje się bezpośrednio nad wyznaczaną linią, a antena jest prawidłowo ustawiona.
P: Jakie metody sprzęgania sygnału są dostępne?
XHGX507C obsługuje trzy metody łączenia: połączenie bezpośrednie (sprzężenie galwaniczne za pomocą przewodów pomiarowych w celu uzyskania najsilniejszego sygnału), sprzężenie indukcyjne (w przypadku kabli, których nie można odłączyć od zasilania lub do których nie można uzyskać bezpośredniego dostępu) oraz indukcyjne sprzężenie antenowe (w celu szybkiego skanowania, gdy nie jest dostępny bezpośredni dostęp). Bezpośrednie połączenie zapewnia najsilniejszy sygnał i najdłuższy zasięg; stosować metody indukcyjne, gdy bezpośredni dostęp jest ograniczony.
P: Czy XHGX507C można używać razem ze sprzętem do lokalizacji uszkodzeń kabli?
Tak. XHGX507C stanowi naturalne uzupełnienie lokalizatorów uszkodzeń kabli TDR i lokalizatorów akustyczno-magnetycznych. Po określeniu odległości zwarcia za pomocą TDR, użyj XHGX507C do prześledzenia dokładnej trasy kabla, zmierzenia głębokości i pozytywnej identyfikacji docelowego kabla przed wykopaniem. Ten kompletny proces pracy zapewnia bezpieczne, ukierunkowane kopanie i zapobiega uszkodzeniu sąsiednich, zdrowych kabli.
Skontaktuj się z nami już dziś, aby uzyskać indywidualną wycenę lub konsultację techniczną dotyczącą lokalizatora rur kablowych XHGX507C.
