Przenośna maszyna wykrywająca usterki kabli łukowych

Name: Przenośna maszyna wykrywająca usterki kabli łukowych
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Price: 15500.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE, ISO
Numer modelu:	XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

CE, ISO

Numer modelu:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

Model nr:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

Moc:

Elektryczność

Dostosowane:

Dostosowane

Pakiet transportowy:

Eksportowana drewniana obudowa

Znak firmowy:

Test xzh

Pochodzenie:

Chiny

Kod HS:

9031809090

Możliwość Supply:

2000pcs/rok

Dostosowywanie:

Dostępny

Usługa po sprzedaży:

Po sprzedaży usłudze

Gwarancja:

12 miesięcy

Podkreślić:

High Light

Podkreślić:

Przenośna maszyna wykrywająca usterki kablowe

Urządzenie wykrywające usterki kabli łukowych

Trading Information

Minimalne zamówienie:

1 jednostka

Szczegóły pakowania:

Drzewna obudowa

Czas dostawy:

5-8 dni

Zasady płatności:

T/T

Możliwość Supply:

2000szt./rok

Opis produktu

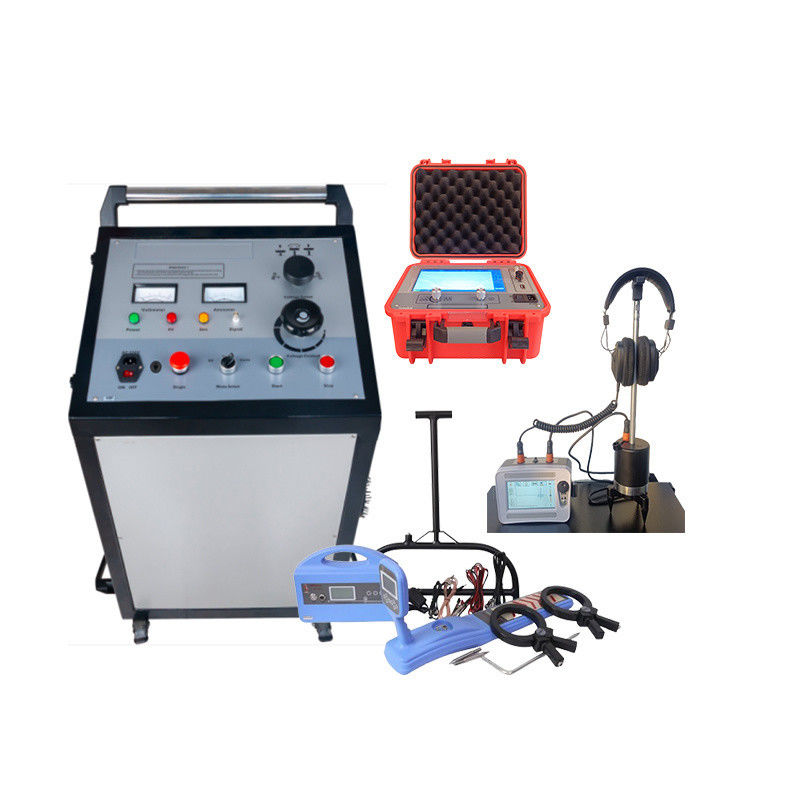

XHGG502A+XHDD503C+XHGX507+XHHV535-4TSC
System lokalizacji uszkodzeń kabli podziemnych

Numer modelu	Nazwa produktu
XHGG502A	Wstępny lokalizator uszkodzeń kabli
XHDD503C	Precyzyjny lokalizator uszkodzeń kabli
XHGX507	Kompleksowy tester uszkodzeń kabli
XHHV535-4TSC	Generator udarów wysokiego napięcia

I. Cel systemu:

Dokładne i szybkie wykrywanie głównych uszkodzeń izolacji kabli energetycznych; kalibracja długości kabla; dokładne wykrywanie kierunku i głębokości zakopania kabla.
Testowanie kabla za pomocą standardowego prądu stałego
Lokalizacja uszkodzenia - odległość na kablu.
Precyzyjne wskazywanie uszkodzeń kabli na ziemi.
Śledzenieścieżki-kabli podziemnych.
Wybór kabla z wiązki kabli.

II. Opis techniczny systemu
1.Uszkodzenie kablawstępny lokalizator XHGG502A
Przenośna maszyna wykrywająca usterki kabli łukowych 0

Opis
Tester uszkodzeń kabli wykorzystuje przemysłowy, zintegrowany komputer z ekranem dotykowym 10,1 cala, prosty interfejs oprogramowania, zintegrowane obwody i urządzenia klasy przemysłowej oraz wbudowaną baterię litowo-jonową o dużej pojemności, która jest stabilna, niezawodna i łatwa w użyciu.

Ten tester uszkodzeń kabli jest specjalnym instrumentem do pomiaru i analizy stanu i odległości uszkodzenia kabli energetycznych. Ten tester uszkodzeń kabli wykorzystuje połączenie nowoczesnej technologii elektronicznej i technologii komputerowej do filtrowania sygnału, akwizycji, przetwarzania danych, wyświetlania graficznego i analizy graficznej. Pomiar prędkości kabla, test długości kabla, test odległości uszkodzenia kabla.

Ten tester uszkodzeń kabli nadaje się do uszkodzeń o niskiej rezystancji, zwarć, obwodów otwartych i rozłączeń kabli energetycznych, wysokiej częstotliwości kabli koncentrycznych, kabli oświetlenia ulicznego i zakopanych przewodów wykonanych z różnych materiałów o różnych przekrojach i mediach, a także wycieków o wysokiej rezystancji i przeskoku o wysokiej rezystancji. Awaria sieci.

Tryb pracy: TDR (impuls niskiego napięcia), ICE (prąd impulsowy), ARM (metoda odbicia łuku).

Cechy
• 10,1-calowy, kolorowy wyświetlacz TFT z ekranem dotykowym;
• System wbudowany, bezpieczny, stabilny i prosty tryb wyświetlania i obsługi;
• Z funkcją testowania prędkości fali kabla, długości kabla i odległości uszkodzenia;
• W pełni automatyczne ciągłe próbkowanie, przechwytywanie przebiegu w każdym momencie, terminowe i dokładne.
• Wyposażony w automatyczne ustawianie zakresu testu, automatyczną analizę przebiegu i wyświetlanie odległości testu.
• Pełne menu w języku angielskim, dwie metody obsługi za pomocą dotyku i przycisków kodowanych, proste, szybkie i niezawodne.
• Wyposażony w technologię testowania metodą impulsu niskiego napięcia, metodą przeskoku wysokiego napięcia i metodą wielu impulsów (8 razy), przebieg jest płynny i łatwy do interpretacji.
• W przypadku korzystania z metody wielu impulsów jest ona używana ze sprzęgaczem impulsów do wyświetlania 8 grup porównań przebiegów wysokiego i niskiego napięcia, co jest wygodne do automatycznego testowania odległości, ręcznej analizy i pomiaru odległości.
• Instrument posiada potężne możliwości przetwarzania danych, co ułatwia użytkownikom zarządzanie plikami przebiegów i ich archiwizację.
• Posiada funkcję masowego przechowywania przebiegów testowych: przebiegi testowane na miejscu mogą być wygodnie przechowywane w instrumencie w kolejności określonej przez nazewnictwo chińskie w celu przywołania i obserwacji w dowolnym momencie; może przechowywać ponad 8000 rekordów impulsów niskiego napięcia i przebiegów przeskoku wysokiego napięcia, a wiele impulsów Może zarejestrować ponad 250 rekordów przebiegów, a pliki przebiegów można importować do oprogramowania komputerowego w celu zarządzania i analizy za pomocą komunikacji USB.
• Bardzo wysoka jasność, jasność podświetlenia LED osiąga 280 nitów, rozdzielczość 1024*600, wygodna w środowiskach narażonych na bezpośrednie działanie promieni słonecznych podczas pracy.
Przenośna maszyna wykrywająca usterki kabli łukowych 1

Specyfikacja techniczna

Częstotliwość próbkowania	1MHz~400MHz
Amplituda impulsu niskiego napięcia	300V±15%
Zakres pomiarowy	≥120km
Zakres testowy	100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
Szerokość impulsu	0,15uS/0,30uS/0,60uS/1,20uS/2,4uS/5,0uS/7,5uS/10uS
Minimalna rozdzielczość	0,07m
Martwa strefa testowa	≤10m
Błąd pomiaru	≤±(0,5%×L+1m), L to długość kabla
Tryb zasilania	ładowanie AC110V~240V, 50Hz/60Hz
Napięcie wytrzymywane sprzęgacza impulsów	DC 35kV
Objętość i waga	L358mm×W284mm×H168mm-4,7kg
Warunki pracy	Temperatura -20ºC~+65ºC, wilgotność względna 90%, ciśnienie atmosferyczne 750±30mmHg

2. Uszkodzenie kablaprecyzyjnylokalizator(XHDD503C)

Opis
Przyrząd do lokalizacji uszkodzeń kabli wykorzystuje metodę synchronizacji akustycznej i magnetycznej do określania punktu uszkodzenia kabla energetycznego. Przeskok elektroniczny jest generowany przez generator wyładowań udarowych, odbierany i wzmacniany przez odpowiednią sondę, a precyzyjna lokalizacja punktu uszkodzenia jest określana na podstawie oceny słuchowej i wizualnej. Jest to urządzenie, które uzupełnia precyzyjne pozycjonowanie punktu uszkodzenia kabla w zakresie pomiaru zgrubnego i zbiera różnicę czasu akustycznego i magnetycznego. Integruje technologię pozycjonowania, testowanie wspomagane ścieżką i inne technologie, zapewniając wiele trybów testowania oraz bogate i zróżnicowane informacje pomocnicze, aby wydajnie i dokładnie zakończyć lokalizację uszkodzeń kabli.
Ten przyrząd do ustalania położenia jest odpowiedni dla uszkodzeń o niskiej rezystancji, zwarć, obwodów otwartych i rozłączeń kabli energetycznych, wysokiej częstotliwości kabli koncentrycznych, kabli oświetlenia ulicznego i zakopanych przewodów wykonanych z różnych materiałów o różnych przekrojach i mediach, a także wycieków o wysokiej rezystancji i przeskoku o wysokiej rezystancji.

Cechy
1. 5-calowy, dotykowy wyświetlacz LCD o wysokiej jasności zapewnia widoczność w świetle słonecznym.
2. Zastosuj technologię pozycjonowania akustycznego i magnetycznego w celu automatycznego obliczania różnicy czasu akustycznego i magnetycznego.
3. Wartość wzmocnienia i wartość wyzwalania sygnału akustycznego i sygnału magnetycznego można regulować ręcznie, aby dostosować się do różnych środowisk.
4. Posiada technologię redukcji szumów tła i może wybierać spośród wielu metod filtrowania.
5. Posiada funkcje redukcji szumów tła BNR i wyciszania szumów.
6. Posiada wskazanie odchylenia ścieżki.
7. Wyposażony w wielowarstwowe czujniki sygnału izolacji fizycznej, stopień wodoodporności IP65.
8. Wbudowana bateria litowa o dużej pojemności, długi czas czuwania, wyposażona w szybką ładowarkę.
9. Mały i lekki, łatwy w obsłudze i prosty interfejs człowiek-maszyna.

Wskaźniki techniczne

1	Parametry filtra	Przepustowy: 100Hz~1600Hz. Dolnoprzepustowy: 100Hz~300Hz. Qualcomm: 160Hz~1600Hz. Pasmowy: 200Hz~600Hz.
2	Wzmocnienie kanału	8 poziomów regulowanych.
3	Wzmocnienie kanału magnetycznego	8 poziomów regulowanych.
4	Wzmocnienie wyjściowe	16 poziomów (0~112dB)
5	Impedancja wyjściowa	350Ω
6	Dokładność pozycjonowania akustyczno-magnetycznego	mniej niż 0,2 m.
7	Dokładność identyfikacji ścieżki	mniej niż 0,5 m.
8	Zasilanie	4*18650 standardowe baterie litowe.
9	Czas czuwania	ponad 8 godzin.
10	Objętość	428L×350W×230H
11	Waga	6,5 kg.
12	Temperatura otoczenia	-25~65ºC; Wilgotność względna: ≤90%.

3. Lokalizator trasy kablowej (kompleksowy tester uszkodzeń kabli) (XHGX507)
Przenośna maszyna wykrywająca usterki kabli łukowych 5

Opis
Lokalizator rur kablowych XHGX507 jest używany głównie do lokalizacji uszkodzeń kabli, identyfikacji kabli, pomiaru trasy i głębokości kabli. Może wykonywać zadania, które w przeszłości można było wykonać tylko za pomocą kilku zestawów instrumentów.

Zasada działania
Lokalizator rur kablowych jest zaprojektowany w oparciu o metodę indukcji elektromagnetycznej i zastosowanie zasady komunikacji.

1. Sygnał elektromagnetyczny jest generowany przez nadajnik, a sygnał jest przesyłany do badanego kabla podziemnego za pomocą różnych metod połączenia transmisji.

2. Po tym, jak kabel podziemny indukuje sygnał elektromagnetyczny, na kablu generowany jest prąd indukowany, a prąd indukowany rozchodzi się wzdłuż kabla na odległość.

3. W procesie propagacji prądu fale elektromagnetyczne są emitowane do ziemi przez kabel podziemny. Gdy odbiornik wykrywa na ziemi, sygnał fali elektromagnetycznej zostanie odebrany na ziemi nad kablem.

4. Położenie, kierunek i uszkodzenie kabla podziemnego można ocenić na podstawie zmiany siły odbieranego sygnału.

Cechy
Duży ekran LCD wyświetla siłę sygnału, a paski, strzałki i komunikaty głosowe ułatwiają operatorowi ocenę położenia kabla podziemnego i punktu uszkodzenia. Jedna osoba może to zrobić.

W pełni cyfrowa konstrukcja, wyraźny graficzny wyświetlacz LCD na dużym ekranie i niezawodne pozycjonowanie

Przenośny i lekki, łatwy do przenoszenia

Wbudowany akumulator

Wbudowany omomierz do pomiaru rezystancji pętli kabla

Może być używany do wykrywania uszkodzeń izolacji do 2 MΩ do ziemi

Z funkcją podświetlenia, aby dostosować się do pracy w nocy

Wbudowany omomierz do pomiaru rezystancji pętli kabla

Wyświetlanie głębokości kabla i prądu

Przenośna maszyna wykrywająca usterki kabli łukowych 6

Główne komponenty
Ten lokalizator rur kablowych składa się głównie z nadajnika i odbiornika, z akcesoriami w postaci dwóch zacisków, jednej ramy A i niezbędnych przewodów połączeniowych.
Parametry techniczne
Nadajnik

Częstotliwość robocza	niskiej częstotliwości (815 Hz), średniej częstotliwości (8 kHz), wysokiej częstotliwości (33 kHz), częstotliwości radiowej (83 kHz)
Tryb pracy	metoda bezpośredniego połączenia, metoda sprzęgania (metoda zacisku), metoda indukcji
Dopasowane obciążenie	5 omów-3000 omów
Wyświetlacz impedancji	5 cyfr
Przegrzanie i przetężenie	automatyczna ochrona
Moc wyjściowa	niski bieg, średni bieg, wysoki bieg

Odbiornik

Częstotliwość robocza	niskiej częstotliwości (815 Hz), średniej częstotliwości (8 kHz), wysokiej częstotliwości (33 kHz), częstotliwości radiowej (83 kHz), Częstotliwość pasywna 50 Hz
Tryb anteny	metoda doliny (tryb wartości zerowej), metoda szczytowa (tryb szczytowy), metoda napięcia krokowego i metoda prądu zaciskowego (rama A)
Wskazanie prądu	wyświetlać efektywną wartość prądu badanego kabla (jednostka: mA)
Temperatura pracy	-10ºC+55ºC
Wskaźnik zasilania	wyświetlacz graficzny
Żywotność baterii	praca ciągła> 8 godzin: praca przerywana> 16 godzin
Wskazanie siły sygnału	diagram drabinkowy, zakres cyfrowy 0-999
Kontrola wzmocnienia	regulacja ręczna, zakres dynamiczny 100dB
Głębokość wykrywania	maksymalna głębokość wykrywania wynosi około 10 metrów
Maksymalna odległość wykrywania	Kabel o dobrej izolacji może wynosić do 15 km w metodzie bezpośredniego połączenia
Pomiar głębokości	naciśnij klawisz głębokości, aby wyświetlić trzy cyfry, maksymalną głębokość można zmierzyć do 10 metrów
Dokładność	Niska częstotliwość: ±(1-5)%≤2,5 m Częstotliwość radiowa: ±(5-12)%≤2,5 m

Lista pakowania

Pozycja	Nazwa	Ilość
1	Odbiornik	1
2	Nadajnik	1
3	Linia sygnałowa bezpośredniego połączenia	1
4	Linia sprzęgająca	1
5	Kołek uziemiający	1
6	Ładowarka	1
7	Przewód uziemiający	1
8	Rama A	1
9	Linia połączeniowa ramy A	1
10	Kołek sondy ramy A	2
11	Zacisk nadawczy	1
12	Zacisk odbiorczy	1

Przypadek zastosowania
Przenośna maszyna wykrywająca usterki kabli łukowych 7

XHHV535-4TSC Wózek Wysoki Napięcie Generator udarów

Opis

XHHV535-4TSC generator udarów wysokiego napięciamoże być używany do wyładowań impulsowych i testu wytrzymałości napięciowej w teście uszkodzeń kabli niskiego i wysokiego napięcia. Wewnątrz zainstalowany jest moduł przebiegu próbkowania uszkodzeń kabli o wysokiej precyzji i mały transformator, który może naprawdę osiągnąć efekt braku uszkodzeń przez uderzenie, a także ma funkcje automatycznego wyzwalania czasowego, ręcznego uderzenia i testu wytrzymałości napięciowej.

To urządzenie integruje źródło prądu stałego wysokiego napięcia, kondensator magazynowania energii, urządzenie wyładowania kulowego, automatyczne urządzenie wyładowania i urządzenie przełączania poziomu napięcia w wysokiej klasy instrument eksperymentalny typu wózkowego. Jest to wysokiej klasy instrument eksperymentalny typu wózkowego. Sprzęt całkowicie rozwiązuje problemy związane z łatwością użytkowania, przenośnością, bezpieczeństwem i niezawodnością tradycyjnych urządzeń eksperymentalnych.

Gdy wózek XHHV535-4TSC generator udarów wysokiego napięciajest w użyciu, po wybraniu przełącznika funkcji, naciśnij przycisk start, aby wykonać pracę wzmacniania wysokiego napięcia. Po użyciu naciśnij przycisk stop, a system wewnętrzny automatycznie zwolni pozostałe wysokie napięcie na akumulatorze.

Parametry techniczne

Impulsowe wysokie napięcie	0~32kV, 0~16kV, 0~8kV trzystopniowa regulacja
Wysokie napięcie częściowe	1,5 poziom
Wbudowany kondensator	4μF/32kV,16μF/16kV,64μF/8kV Regulowana trzystopniowa regulacja
Moc wyładowania	0-2048J na każdym poziomie napięcia
Moc uderzenia	2KVA
Prąd spalania	60m A @32kV, 120mA@16kV, 240mA@32kV
Polaryzacja napięcia wyjściowego	polaryzacja ujemna
Czas uderzenia	około6-7sekund dla automatycznego uderzenia, dowolny czas kontroli dla ręcznego uderzenie
Wskazanie	Pomiar napięcia po stronie wysokiego napięcia, wskazanie napięcia wyjściowego i prądu w czasie rzeczywistym
Tryb pracy	Pojedynczy wyzwalacz, cykl, DC
Testowanie wytrzymałości napięciowej DC	Regulacja napięcia wyjściowego i zakres wskazań 0-32KV, Zakres wskazań prądu wyjściowego 0-20A
Bezpieczna ochrona	Z funkcją ochrony przed uruchomieniem zerowym, bezpieczna i niezawodna. Ochrona przed przepięciem, przetężeniem, przegrzaniem. Automatyczne wyładowanie po operacji.
Przewód połączeniowy	Kabel wyjściowy wysokiego napięcia: 5 m, Kabel uziemiający ochronny: 5 m,, kabel zasilający: 3 m
Ochrona przed temperaturą	85ºC
Objętość (mm)	550L×500W×1000H
Waga	nie więcej niż 130kg
Zasilanie	AC220V±10%, 50Hz±2Hz
Temperatura otoczenia	-20~+50ºC
Stopień ochrony	Nie niższy niż IP54
Certyfikat	CE ISO
