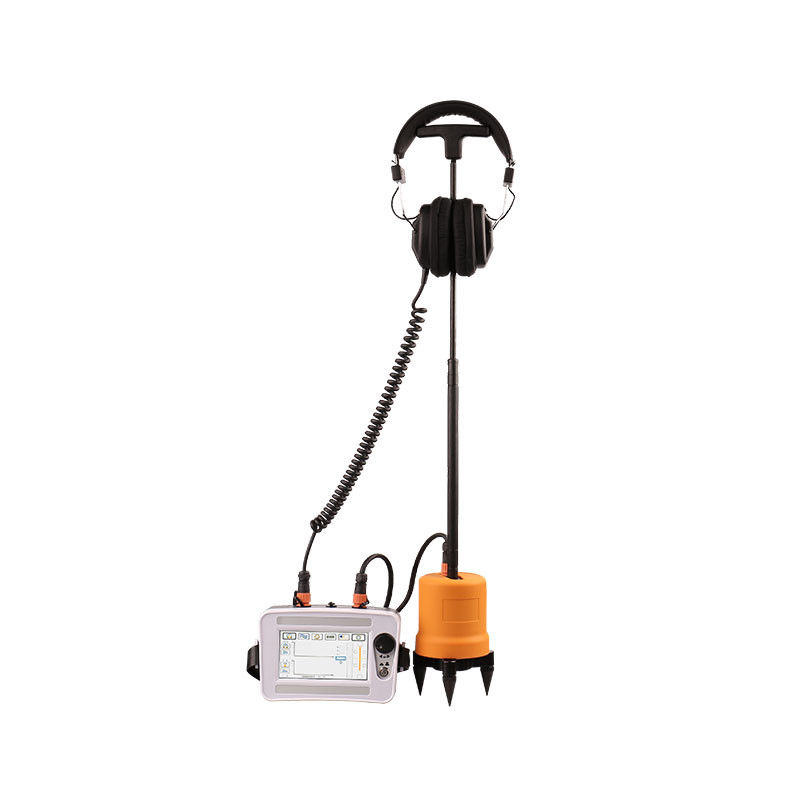

Lokalizator punktów uszkodzenia kabli podziemnych

Wskaźnik usterki kabla XHDD503C wykorzystuje metodę synchronizacji akustycznej i magnetycznej do określenia punktu usterki kabla zasilania.

Elektroniczny przebłysk jest generowany przez generator rozładowań uderzeniowych, odbierany i wzmacniany przez odpowiednią sondę,i dokładna lokalizacja punktu usterki jest określona przez oceny słuchowe i wizualne.

Jest to urządzenie, które dokonuje precyzyjnego pozycjonowania punktu uszkodzenia kabla w obrębie okresowego zakresu pomiaru i zbiera różnicę czasu akustycznego i magnetycznego.Zintegrowany z technologią pozycjonowania, badania wspomagane ścieżką i inne technologie, zapewniające wiele trybów badania oraz bogate i zróżnicowane informacje w celu skutecznego i dokładnego określenia lokalizacji usterki w kablu.

Ten lokalizator usterek kablowych jest odpowiedni do usterek o niskim oporowi, zwarciu, otwartym obwodzie i odłączeniu kabli zasilania, kabli koaksjalnych o wysokiej częstotliwości, kabli oświetlenia ulicznego,i przewody zakopane wykonane z różnych materiałów o różnych przekrojach i nośnikach, a także wycieków o wysokim oporze i błędów zwrotnych o wysokim oporze.

Cechy
1. 5-calowy LCD o wysokiej jasności dotykowej zapewnia widoczność w świetle słonecznym.

2Przyjąć technologię akustycznego i magnetycznego synchronicznego pozycjonowania, aby automatycznie obliczyć różnicę czasu akustycznego i magnetycznego.

3Wartość zysku i wartość uruchomienia sygnału akustycznego i sygnału magnetycznego można ręcznie dostosowywać do różnych warunków.

4Ma technologię redukcji hałasu tła i może wybrać z różnych metod filtrowania.

5Posiada funkcje redukcji hałasu tła i tłumienia hałasu.

6Ma wskazówkę odchylenia drogi.

7Wyposażony w wielowarstwowe czujniki sygnału fizycznej izolacji, wodoodporny IP65.

8Wbudowana bateria litowa o dużej pojemności, długi czas w stanie gotowości, wyposażona w szybką ładowarkę.

9Małe i lekkie, łatwe w obsłudze i prosty interfejs człowiek-maszyna.

Wskaźniki techniczne

Zasada działania
Urządzenie to wykorzystuje metodę synchronizacji akustycznej i magnetycznej w celu dokładnego zlokalizowania usterek.Jego zasada opiera się na tradycyjnej metodzie określania punktu akustycznego i dodaje wykrywanie i stosowanie sygnałów elektromagnetycznych.

Gdy generator wysokiego napięcia wykonuje rozładowanie uderzeniowe na uszkodzonym kablu, dźwięk wygenerowany przez rozładowanie w punkcie uszkodzenia jest przesyłany do ziemi.Sygnał dźwiękowy jest odbierany przez sondę o wysokiej czułościPo wzmocnieniu można usłyszeć dźwięk "pop" słuchając z słuchawkami.

Wbudowana sonda sondy odbiera sygnał pola magnetycznego w czasie rzeczywistym, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. Przesunięcie pozycji czujnika, aby znaleźć punkt z najmniejszą różnicą czasu akustyczno-magnetycznej, a następnie dokładna lokalizacja punktu usterki będzie poniżej niego.

Tradycyjne instrumenty pomiarowe akustyczne zazwyczaj używają słuchawek do monitorowania,lub są uzupełnione za pomocą huśtawki wskaźnika licznika w celu zidentyfikowania dźwięku rozładowania w punkcie usterkiPonieważ dźwięk wyładowania znika w mgnieniu oka i nie różni się znacznie od hałasu otoczenia, często powoduje duże trudności dla operatorów, którzy nie mają dużego doświadczenia.Metody synchronizacji akustyczno-magnetycznej skutecznie unikają powyższych problemów tradycyjnej metody pomiaru akustycznego.

1 regulacja: naciśnij przycisk regulacji, aby wejść na interfejs regulacji, i obróć przycisk regulacji, aby ustawić parametry regulacji;

2 Zasilanie: włączanie i wyłączanie zasilania systemu.Potem możesz podnieść guzik.; podczas wyłączenia należy nacisnąć i przytrzymać przycisk zasilania przez 3-4 sekundy;

3 wyświetlacz: 5-calowy wyświetlacz dotykowy

1 Czujnik: port połączenia czujnika sondy;

2 Ładowanie: port podłączenia ładowarki;

3 Dedykowany gniazdek słuchawkowy.

Wprowadzenie interfejsu i funkcji

Interfejs obsługi obejmuje obszar wyświetlania formy fali i obszar regulacji parametrów.

1/2: Ustawienie wzrostu dźwięku/ustawienie dźwięku: Kliknij ikonę lub wprowadź interfejs ustawienia wzrostu dźwięku i ustawienia dźwięku.

1) Zwiększenie dźwięku ma łącznie od 1 do 8 biegów regulowanych. Kliknij strzałki w górę i w dół, aby dostosować współczynnik wzmacniania dźwięku do sygnału lub obróć przycisk regulacji, wybierz ikonę ,Przy włączeniu współczynnika wzmocnienia sygnału domyślny wzrost dźwięku wynosi 8 poziomów.

2) Wystrzał dźwięku ma łącznie od 0 do 99 poziomów regulowanych. Kliknij strzałki w górę i w dół, aby dostosować próg wystrzału dźwięku, lub obróć przycisk regulacji, wybierz ikonę,naciśnij przycisk regulacji, aby wejść w interfejs ustawienia dźwięku i dostosować próg dźwięku. Wartość graniczna. Im większa wartość, tym niższa wrażliwość wyzwalacza i tym wyższy sygnał filtrowany. Domyślna wartość progu wyzwalacza przy uruchomieniu wynosi 30 poziomów.

3/4: Ustawienie wzrostu pola magnetycznego/ustawienie uruchomienia pola magnetycznego: kliknij ikonę, aby wejść do interfejsu ustawienia wzrostu pola magnetycznego i ustawienia uruchomienia pola magnetycznego.Po lewej stronie jest ustawienie zwiększenia pola magnetycznego i po prawej stronie jest ustawienie wyzwalacza pola magnetycznego.

1) Zwiększenie pola magnetycznego ma łącznie od 1 do 8 biegów regulowanych.Wybierz ikonę, naciśnij przycisk regulacyjny, aby wejść w interfejs ustawienia zwiększenia pola magnetycznego i regulować parę pola magnetycznego.Domyślny wzrost pola magnetycznego przy uruchomieniu wynosi 8 poziomów.

2) Wyłącznik pola magnetycznego ma łącznie od 0 do 99 zwrotów regulowanych.Im niższa wrażliwość wyzwalacza, tym wyższy sygnał filtrowany. Lub obrócić przycisk regulacji i wybrać ikonę, naciśnij przycisk regulacji, aby wejść do interfejsu ustawienia wyzwalacza pola magnetycznego i dostosować próg wyzwalacza pola magnetycznego.Domyślny wzrost pola magnetycznego przy uruchomieniu wynosi 30 poziomów.

5: Wskazanie sondy: gdy sonda nie jest podłączona, wyświetla się ikona z krzyżem; gdy sonda jest podłączona, wyświetla się ikona bez krzyża.

6: Filtrowanie całkowitego przejścia: Tryb filtrowania całego przejścia.

Filtrowanie niskiego przejścia: tryb filtrowania niskiego przejścia.

Filtrowanie wysokoprzedmiotowe: tryb filtrowania wysokoprzedmiotowego.

Filtrowanie przejściowe: metoda filtrowania przejściowego.

7Ustawienie tłumienia: kliknij ikonę, aby włączyć i wyłączyć tryb tłumienia.gospodarz natychmiast uruchamia wyciszenie, aby uniknąć uszkodzenia uszu hałasem.

8Ustawienia BNR: Kliknij ikonę, aby włączyć i wyłączyć funkcję redukcji hałasu cyfrowego.Technologia redukcji hałasu cyfrowego tła BNR jest stosowana do radzenia sobie z dużą ilością hałasu w otoczeniu, co ułatwia dokładne określenie punktu.

9Ustawienie głośności: kliknij ikonę lub obróć przycisk regulacji, aby ustawić głośność, i kliknij przycisk "+" lub "-" na ekranie.W sumie istnieje od 0 do 16 poziomów regulowanychZaleca się ustawienie na 8 poziomach.

10Wyświetlacz mocy: wskazuje stan zasilania baterii urządzenia.

11Intensywność dźwięku: wskazanie intensywności dźwięku i odpowiedni numericzny wyświetlacz.

12.Sygnał elektromagnetyczny: Inicjalizacja zakończona, można pobrać próbkę logo (błyskawica jest żółta); wyciszyć lub dotykać logo czujnika (błyskawica jest biała).

13.Siła pola magnetycznego: wskazanie siły pola magnetycznego i odpowiedni numericzny wyświetlacz.

14.Cztery zestawy wyświetlaczy danych o różnicy czasu akustycznej i magnetycznej, pokazujących różnicę czasu akustycznej i magnetycznej dla użytkownika w celu poprawy dokładności punktu stałego.

Wykaz opakowań

Badania na miejscu
