Lokalizator przewodów kablowych podziemnych XHGX507 jest wykorzystywany głównie do lokalizacji usterek kablowych, identyfikacji kabli, ścieżki kablowej i pomiaru głębokości.Może wykonywać zadania, które w przeszłości mogły być wykonywane tylko przez kilka zestawów instrumentów.
Zasada działania
Lokalizator przewodów kablowych podziemnych został zaprojektowany w oparciu o metodę indukcji elektromagnetycznej i zastosowanie zasady komunikacji.
1.Sygnał elektromagnetyczny jest generowany przez nadajnik, a sygnał jest przesyłany do kablu podziemnego poddawanego badaniu za pomocą różnych metod połączenia przesyłowego.
2Po tym, jak podziemny kabel wywołuje sygnał elektromagnetyczny, wytwarzany prąd generuje się na kablu, a wywołany prąd rozprzestrzenia się wzdłuż kabla na odległość.
3W procesie rozprzestrzeniania prądu fale elektromagnetyczne są promieniowane do ziemi przez podziemny kabel.sygnał fal elektromagnetycznych zostanie odebrany na ziemi nad kablem.
4Pozycję, kierunek i usterkę kablu podziemnego można ocenić na podstawie zmiany siły odbieranego sygnału.
Cechy
● Duży ekran LCD wyświetla moc sygnału, a paska, strzałki i sygnały głosowe ułatwiają operatorowi określenie położenia pod ziemią kabla i punktu awarii.Jedna osoba może zrobić to wszystko.
● Całkowicie cyfrowy projekt, przejrzysty, duży ekran LCD i niezawodne pozycjonowanie
● Przenośny i lekki, łatwy w noszeniu
● Wbudowany akumulator
● Wbudowany ohmmeter do pomiaru oporu pętli kablowej
● Można wykrywać usterki izolacyjne do 2MΩ do uziemienia
●Z funkcją podświetlenia, aby dostosować się do pracy w nocy
● Wbudowany ohmmeter do pomiaru oporu pętli kablowej
●Wyświetlanie głębokości i prądu kabla
Główne składniki

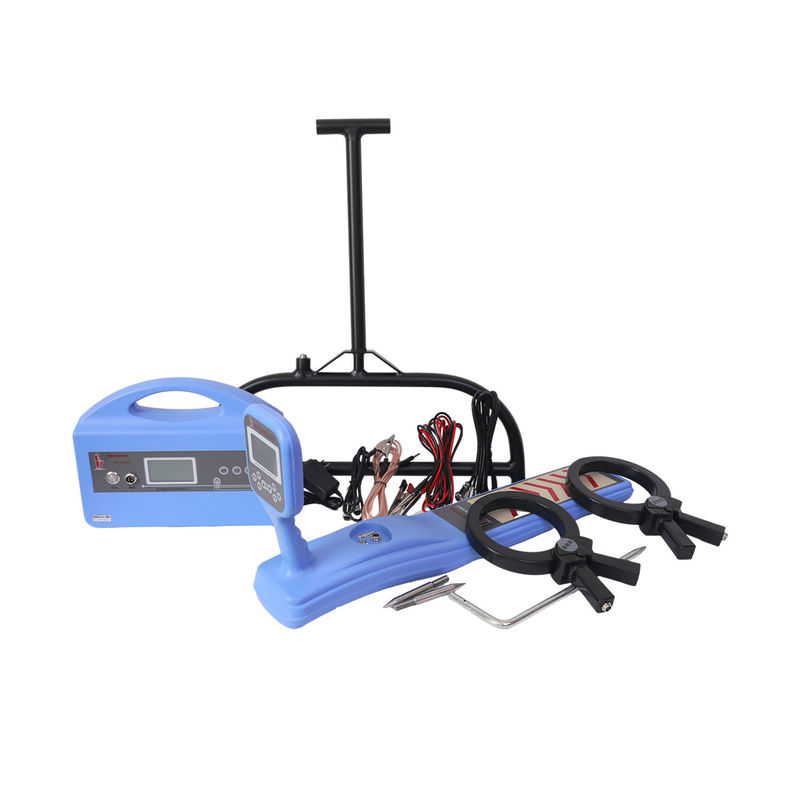

Ten lokalizator rury kablowej składa się głównie z nadajnika i odbiornika, z dodatkiem dwóch zacisków, jednej ramy A i niezbędnych przewodów łącznikowych.
Parametry techniczne
Przekaźnik
|
Częstotliwość pracy
|
niska częstotliwość (815 Hz), średnia częstotliwość (8 kHz), wysoka częstotliwość (33 kHz), częstotliwość radiowa (83 kHz)
|
|
Tryb pracy
|
metodę bezpośredniego podłączenia, metodę sprzężenia (metodę zacisku), metodę indukcji
|
|
Obciążenie odpowiadające
|
5 ohmów ∼3000 ohmów
|
|
Wyświetlacz impedancji
|
5 cyfr
|
|
Przegrzewanie i prąd
|
ochrona automatyczna
|
|
Moc wyjściowa
|
bieg niski, bieg środkowy, bieg wysoki
|
Odbiornik
| Częstotliwość pracy |
niska częstotliwość (815 Hz), średnia częstotliwość (8kHz), wysoka częstotliwość (33 kHz), częstotliwość radiowa (83 kHz), pasywna częstotliwość 50 Hz
|
| Tryb anteny |
metoda doliny (tryb wartości zerowej), metoda szczytowa (tryb szczytowy), metoda napięcia stopniowego i metoda prądu zacisku (ramy A)
|
| Obecne oznaczenie |
wyświetla wartość prądu rzeczywistego poddawanego badaniu kabla (jednostka: mA)
|
| Temperatura pracy |
-10°C+55°C |
| Wskaźnik mocy |
wyświetlacz graficzny |
| Żywotność baterii |
praca ciągła> 8 godzin: praca przerywana> 16 godzin
|
| Wskazanie siły sygnału |
schemat drabiny, zakres cyfrowy 0-999
|
| Zyskaj kontrolę |
ręczna regulacja, zakres dynamiczny 100 dB |
| Głębokość wykrywania |
Maksymalna głębokość wykrywania wynosi około 10 metrów.
|
| Maksymalna odległość wykrywania |
Kabel z dobrą izolacją może być do 15 km w metodzie bezpośredniego podłączenia
|
| Pomiar głębokości |
nacisnąć klawisz głębokości, aby wyświetlić trzy cyfry, maksymalna głębokość można zmierzyć do 10 metrów
|
| Dokładność |
Niska częstotliwość: ± (((1-5) %≤2,5 m Częstotliwość radiowa: ± (((5-12) %≤2,5 m
|
Pakiet- Aluminiowy zestaw zabezpieczający
