| Miejsce pochodzenia: | Xi'an City, Shaanxi, Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE ISO |
| Numer modelu: | XHGG501D |
Procedury badania usterki kabla zasilania
W celu wykrycia usterek w kablach zasilania tester musi przejść następujące kroki:
(1) Zrozumieć wadliwy kabel: poziom napięcia, długość kabla, środek izolacyjny, opór izolacyjny, zakopany szlak i przyczynę usterki.
(2) Analiza charakteru usterki w kablu:użyć "pulsów niskiego napięcia" urządzenia sprawdzającego usterki w kablu do testowania długości wszystkich przewodów fazowych usterki w kablu i kalibrować prędkość transmisji fal radiowych usterki w kablu; do pomiaru wartości oporu izolacyjnego należy użyć urządzenia do pomiaru oporu izolacyjnego.
(3) Wybierz odpowiednią metodę badania: do przeprowadzenia próby nieprawidłowości przewodów stosuje się tester usterek kabli.
(4) Dokładne pomiary punktów uszkodzenia kabli: w tym wyszukiwanie kierunku i głębokości zakopanych kabli oraz precyzyjne ustawienie punktów uszkodzenia.
(5) Analiza błędów: przeprowadzenie analizy błędów (błąd pomiarowy, błąd interpretacji prędkości przesyłu, błąd przyrządu) wyników badań usterek kablowych.

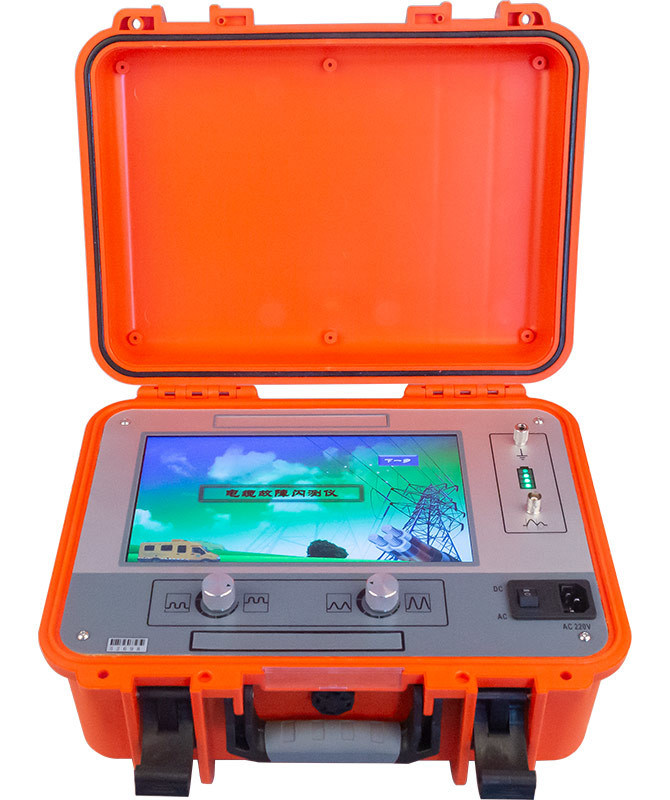

XHGG501D lokalizator błędów w podziemnym kablu, prosty interfejs oprogramowania operacyjnego, jednoczesne scentralizowane sterowanie, tryb dotykowy, wbudowana bateria litowo-jonowa dużej pojemności, stabilna i niezawodna,łatwe w obsłudze.
Ten lokalizator usterek kabli jest specjalnym instrumentem do pomiaru i analizy stanu usterek kabli zasilania i odległości usterek.Ten lokalizator błędów kablowych przyjmuje nowoczesną technologię elektroniczną do realizacji filtrowania sygnału, pozyskiwanie, przetwarzanie danych, graficzne wyświetlanie i graficzna analiza w celu zakończenia pomiaru prędkości kabla, badania długości kabla, badania odległości uszkodzenia kabla, badania oporu.
XHGG501D jest odpowiedni do usterek o niskiej odporności, zwarciu, otwartym obwodzie i usterkach odłączających, a także usterek o wysokiej odporności i błyskawicznych usterek o wysokiej odporności kabli zasilania, kabli skoaksialnych,kable oświetlenia ulicznego, pochowane druty itp. z różnych materiałów o różnych przekrojach poprzecznych i różnych nośnikach.
Cechy
• Wyświetlacz LCD klasy przemysłowej 10", temperatura pracy -20°C+60°C
• Jednoczesne scentralizowane sterowanie, tryb pracy dotykowa, silna zdolność przeciwdziałania zakłóceniom
• Ma takie funkcje jak pomiar odległości, pomiar prędkości i pomiar oporu
• Całkowicie automatyczne ciągłe pobieranie próbek, przechwytywanie formy fali jest terminowe i dokładne
• Przy metodzie pobierania próbek impulsowych niskiego napięcia, metodzie pobierania próbek flashover
• Wbudowany akumulator o dużej pojemności, łatwy w obsłudze
• Przyjąć osłonę ochronną, nie niższą niż PI54
Parametry techniczne:
| Częstotliwość pobierania próbek | 100 MHz |
| Szerokość impulsu | 0.1uS/2uS |
| Minimalna rozdzielczość | 00,5 m |
| Strefę ślepą badania | ≤ 20 m |
| Zakres działania | ≤ 30 km |
| Błąd pomiarowy | ≤±(0,5%×L+1m), L to długość kabla |
| Tryb zasilania | ładowanie 220VAC±10%, 50Hz/60Hz; wbudowane zasilanie akumulatorem litowym o pojemności 5200 mAH; |
| Warunki pracy | -20°C, wilgotność względna ≤ 90%; |
