ARC Multi-Pulse Cable Fault Pre-Locator 400MHz 120km Zakres 0,07m Rozdzielczość z sprzęglem 35kV DC XHGG502A

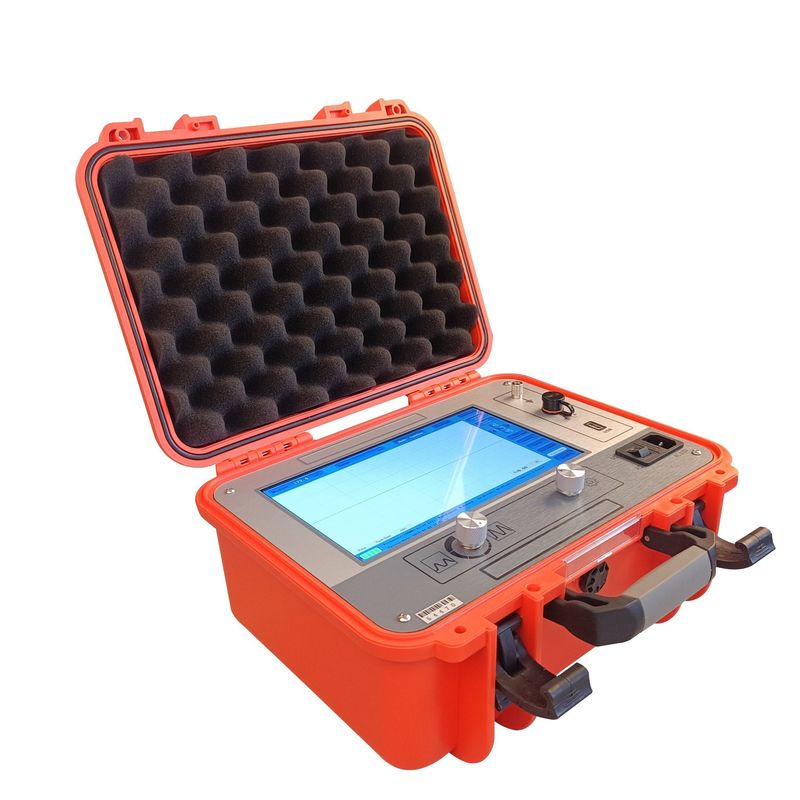

XHGG502A to profesjonalny lokalizator uszkodzeń kabli ARC zbudowany na bazie przemysłowego, dotykowego komputera typu all-in-one o przekątnej 10,1 cala z wbudowaną architekturą systemu. Integruje nowoczesne technologie elektroniczne i komputerowe w celu filtrowania sygnałów, szybkiej akwizycji analogowo-cyfrowej, przetwarzania danych, wyświetlania graficznego i analizy przebiegów, co pozwala na wykonanie pomiaru prędkości fali, długości i odległości zwarcia w jednym procesie. Przyrząd pokrywa pełne spektrum typów uszkodzeń kabli: zwarcia niskoomowe, obwody otwarte, rozłączenia, wysokoomowe wycieki i przeskoki wysokoomowe w kablach zasilających, kablach koncentrycznych wysokiej częstotliwości, kablach oświetlenia ulicznego i przewodach podziemnych ze wszystkich materiałów, przekrojów i mediów dielektrycznych. Wszystkie wskaźniki techniczne są zgodne z GB/T 18268.1, DL/T 849.1-2019 i JJF1042-2020.

Tym, co odróżnia XHGG502A od konwencjonalnych lokalizatorów wstępnych, jest opatentowana metoda 8-impulsowego ARC i wielu impulsów. Po podłączeniu do dołączonego sprzęgacza impulsów DC 35 kV, przyrząd emituje 8 sekwencyjnych impulsów w miejscu uszkodzenia kabla, jednocześnie wyświetlając 8 grup przebiegów porównawczych wysokiego i niskiego napięcia na ekranie o przekątnej 10,1 cala. System matematycznie przekształca dowolny ślad zwarcia o wysokiej rezystancji w czysty przebieg równoważny zwarciu o niskiej rezystancji, co sprawia, że ​​interpretacja jest praktycznie jednoznaczna i umożliwia automatyczne obliczanie odległości, które nie wymaga specjalistycznych umiejętności analizy przebiegu. Technologia ta, w połączeniu z trzema trybami testowymi (impuls niskiego napięcia TDR, prąd impulsowy ICE i wieloimpulsowy odbicia łuku ARM), zapewnia najwyższy wskaźnik skuteczności wykrywania usterek i precyzję testów dostępną w swojej klasie.

Nie są wymagane żadne dodatkowe akcesoria. Nie ma osobnego zakupu łącznika. Nie brakuje żadnych kabli.Wszystko, co jest potrzebne do testowania wieloimpulsowego TDR, ICE i ARM, jest zawarte w standardowej dostawie.

• 10,1-calowy wyświetlacz dotykowy TFT o wysokiej jasności:Rozdzielczość 1024*600, bardzo jasne podświetlenie LED o mocy 280 nitów. Przebiegi pozostają ostre i czytelne w bezpośrednim świetle słonecznym. Podwójna obsługa dotykowa i kodowanego przycisku — dotyk do nawigacji programowej, fizyczne przyciski do sterowania w rękawiczkach w wilgotnych warunkach.
• Próbkowanie 400 MHz, rozdzielczość 0,07 m, zasięg 120 km:Zmienna konwersja A/D 1 MHz ~ 400 MHz z wiodącą w branży minimalną rozdzielczością 0,07 m — ponad 7* lepszą niż konwencjonalne instrumenty 100 MHz. 10 ustawień zasięgu do wyboru od 100 m do 100 km, plus maksymalna możliwość ≥120 km.
• Ośmipulsowy, wieloimpulsowy ARC z dołączonym łącznikiem DC 35 kV:8 sekwencyjnych impulsów generuje zestawy przebiegów porównawczych, które przekształcają złożone uszkodzenia o wysokiej rezystancji w proste odpowiedniki zwarć. Automatyczne obliczanie odległości z ręcznym nadpisaniem analizy. Nie jest wymagany zakup dodatkowego łącznika.
• Trzy zintegrowane metody testowe:TDR (impuls niskiego napięcia: 300 V ± 15%, 8 szerokości od 0,1 μs do 10 μs), ICE (przeskok prądu impulsowego) i ARM (odbicie łuku, 8 impulsów, wiele impulsów). Jeden przyrząd pokrywa każdy scenariusz uszkodzenia kabla.
• W pełni automatyczna praca:Automatyczne ciągłe próbkowanie — nigdy nie pomija przejściowego przebiegu wyładowania. Automatyczne ustawienie zakresu wybiera optymalne ustawienie wstępne testu. Automatyczna analiza przebiegu identyfikuje odbicie zwarcia i wyświetla odległość — nie jest wymagane ręczne umieszczanie kursora.
• Pamięć ponad 8000 przebiegów z eksportem USB:Zapisuj i nazywaj przebiegi według miejsca wykonania zadania, identyfikatora kabla lub daty. Przywołaj i porównaj ślady historyczne z bieżącymi błędami. Eksport USB do oprogramowania komputerowego w celu generowania formalnych raportów, zarządzania archiwizacją i zaawansowanej analizy porównawczej.
• System wbudowany — solidna stabilność:Specjalnie zbudowana architektura wbudowana — bez narzutów na system Windows, bez licencji na oprogramowanie, bez zbędnych procesów. Pełne menu w języku angielskim. Szybkie uruchamianie, niskie zużycie energii, działanie odporne na awarie.
• Obudowa ochronna IP54:Odporny na kurz i zachlapania. Działa niezawodnie od konserwacji podstacji w temperaturze -20 ℃ poniżej zera do diagnostyki pustynnych rowów kablowych w temperaturze +65 ℃.
• Wbudowana bateria litowa 11,1 V:Około 2-godzinne szybkie ładowanie zapewnia ponad 5 godzin ciągłej pracy w terenie. Podwójny AC/DC — podłącz do sieci AC 110 V ~ 240 V lub pracuj całkowicie na akumulatorze.

Metoda	Najlepsze dla	Typowe zastosowanie
TDR — Impuls niskiego napięcia	Niska rezystancja, zwarcie, obwód otwarty, błędy rozłączenia	Rutynowa konserwacja kabli, weryfikacja przed połączeniem, kalibracja długości kabla i prędkości fali
ICE — przeskok prądu impulsowego	Zwarcia upływowe o wysokiej rezystancji (powyżej kilkuset Ω); przeskoki o wysokiej impedancji	Analiza awarii po próbie napięcia wytrzymującego, ocena diagnostyczna starzenia się kabla
ARM — 8-impulsowy ARC, wieloimpulsowy	Wszystkie uszkodzenia o wysokiej rezystancji — przekształca dowolny złożony ślad w odpowiednik zwarcia	Trudne do interpretacji wyniki pojedynczego impulsu; awarie kabli o mieszanej dielektryce; wielozłączowe kable dalekobieżne

lista pakowania

Lista komponentów instrumentu
nazwa	ilość	Grafika	nazwa	ilość	Grafika
Tester usterek kabli	1		Łącznik	1
Pojedyncza linia Q	1		Podwójna linia Q	1
Próbnik	1		przewód zasilający	1
Łącznik linii wysokiego napięcia A	1		Łącznik linii wysokiego napięcia B	1
przewód uziemiający	1		Kabel komunikacyjny USB

P: Czy łącznik jest dostarczany z instrumentem?
O: Tak. Łącznik impulsów DC 35 kV (430*380*220mm, 10kg) jest standardowo dołączany do każdej przesyłki XHGG502A wraz z kablami połączeniowymi wysokiego napięcia A i B.

P: Czy może testować kable XLPE (usieciowany polietylen)?
O: Tak. XHGG502A nadaje się do wszystkich typów izolacji kabli — XLPE, papieru impregnowanego olejem, gumy i PVC — w kablach zasilających niskiego napięcia (6 kV i poniżej), średniego/wysokiego napięcia (6 kV ~ 35 kV) i wysokiego napięcia (66 kV +).

P: Czy instrument działa bez zasilania sieciowego?
O: Tak. Wbudowana bateria litowa 11,1 V umożliwia testowanie impulsów niskim napięciem pod kątem usterek w obwodzie otwartym i usterek o niskiej rezystancji bez zewnętrznego zasilania. W przypadku metod przeskoku wysokiego napięcia i metod wieloimpulsowych należy podłączyć do prądu przemiennego 110 V ~ 240 V lub generatora.

P: Czy przebiegi można eksportować do komputera?
O: Tak. Wszystkie ponad 8000 zapisanych przebiegów można wyeksportować za pośrednictwem oprogramowania USB do komputera PC w celu zarządzania archiwizacją, analizy porównawczej i generowania formalnych raportów.

P: Czy szkolenie jest wliczone w cenę?
Odp.: Do każdej przesyłki dołączona jest obszerna instrukcja obsługi. Skontaktuj się z nami, aby uzyskać szkolenie na miejscu, zdalną pomoc wideo lub opcje rozszerzonej gwarancji dostosowane do wymagań Twojego zespołu.
