| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XZH Test |
| Orzecznictwo: | CE、ISO |
| Numer modelu: | XHGG502A2 |
Opis

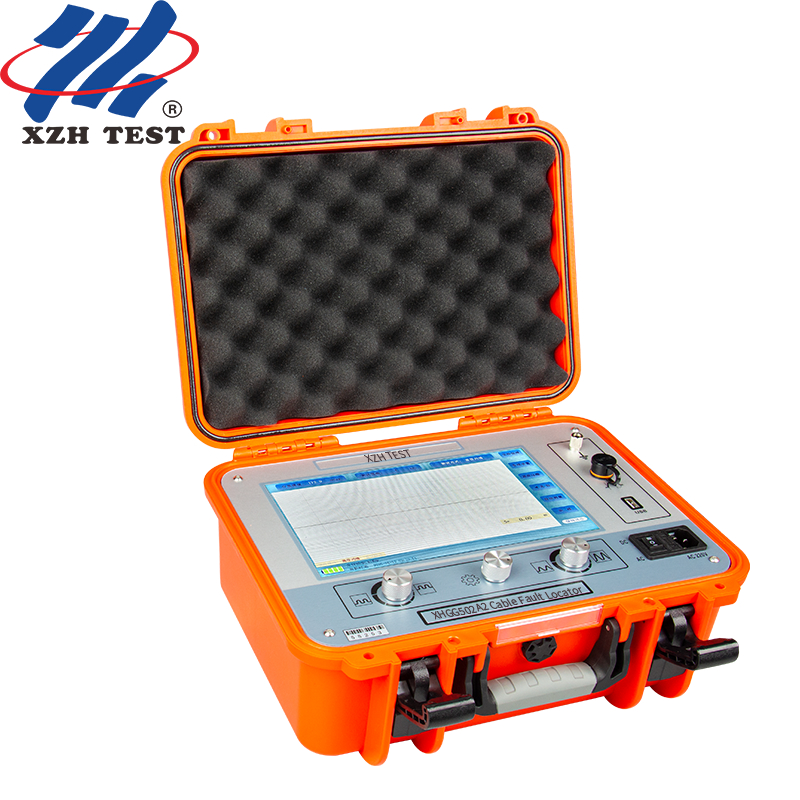

Tester usterek kablowych przyjmuje 10,1-calowy komputer zintegrowany dotykowo, prosty interfejs oprogramowania operacyjnego, układy i układy zintegrowane klasy przemysłowej,i wbudowany akumulator litowo-jonowy o dużej pojemności, który jest stabilny, niezawodny i łatwy w obsłudze.
Ten tester usterek kabli jest specjalnym instrumentem do pomiaru i analizy stanu i odległości usterek kabli zasilania.Ten tester błędów kablowych wykorzystuje połączenie nowoczesnej technologii elektronicznej i technologii komputerowej do osiągnięcia filtrowania sygnału, pozyskiwanie, przetwarzanie danych, wyświetlanie graficzne i analiza graficzna.
Ten tester usterek kablowych jest odpowiedni do nisko odpornych, zwartych, otwartych obwodów i usterek odłączania kabli zasilania, kabli koaksjalnych o wysokiej częstotliwości, kabli oświetlenia ulicznego,i przewody zakopane wykonane z różnych materiałów o różnych przekrojach i nośnikach, a także wycieków o wysokiej odporności i flashoverów o wysokiej odporności.1 Wymogi dotyczące przeciwdziałania zakłóceniom dla urządzeń badawczych stosowanych w zakładach przemysłowych", "DL/T 849.1-2019 Ogólne warunki techniczne dla specjalnych testerów urządzeń energetycznych Część 1: Flash tester usterek kablowych",Wymagania normy "JJF1042-2020" "Specifikacje kalibracyjne dla testerów usterek kablowych".
Tryb pracy:TDR (puls niskiego napięcia), flashover (płon wysokiego napięcia) ICE (prąd impulsowy) / Decay
Cechy
• 10,1-calowy kolorowy wyświetlacz dotykowy TFT;
• system wbudowany, bezpieczny, stabilny i prosty tryb wyświetlania i działania;
• z funkcją badania prędkości fali kabla, długości kabla i odległości usterki;
• Całkowicie automatyczne ciągłe pobieranie próbek, przechwytywanie formy fali w każdej chwili, terminowo i precyzyjnie.
• wyposażony w automatyczne ustawianie zakresu badania, automatyczną analizę kształtu fali i wyświetlenie odległości badania.
• Pełne menu w języku angielskim, dwa sposoby działania przycisków dotykowych i kodowanych, proste, szybkie i niezawodne.
• Wyposażony w technologię badawczą metody impulsowej niskiego napięcia, metody flashover wysokiego napięcia, wyświetlacz formy fali jest płynny i łatwy w interpretacji.
• Instrument posiada potężne możliwości przetwarzania danych, co ułatwia użytkownikom zarządzanie plikami fal i archiwizowanie.
• Ma ogromną funkcję przechowywania fal testowych:próbki fal testowane w miejscu mogą być wygodnie przechowywane w przyrodzie w kolejności określonej przez chińskie nazwy w celu odwołania i obserwacji w dowolnym momencie; może przechowywać ponad 8 000 rekordów impulsów niskiego napięcia i impulsów fal flashover wysokiego napięcia oraz wiele impulsówi plików fal mogą być importowane do oprogramowania komputerowego do zarządzania i analizy za pomocą komunikacji USB.
• Ultrawysoka jasność, jasność podświetlenia LED osiąga 280 nit, rozdzielczość 1024 * 600, dogodna dla środowisk narażonych na bezpośrednie światło słoneczne w ruchu.
Specyfikacja techniczna
| Częstotliwość pobierania próbek | 80MHz |
| Amplituda impulsu niskiego napięcia | 100V±15% |
| Zakres działania | ≥65km |
| Dźwięk testue | 300 m/1 km/5 km/25km/65km |
| Szerokość impulsu | 0.125US/0.50US/2.50US/7.25US/10.0US |
| Minimalna rozdzielczość | 0.1m |
| Obszar ślepy do badania | ≤20m |
| Błąd pomiarowy | ≤±(0,5%×L+1m), L to długość kabla |
| Tryb zasilania | ładowanie AC110V~240V, 50Hz/60Hz |
| Objętość i masa | L358 mm × W284 mm × H168 mm -4,7 kg |
| Warunki pracy | Temperatura -20oC~+65oC, wilgotność względna 90%, ciśnienie atmosferyczne 750±30mmHg |
