Wykrywacz usterek kablowych ARC z generatorem raportów 12.1-calowy 400MHz 68km XHGG502

Name: Wykrywacz usterek kablowych ARC z generatorem raportów 12.1-calowy 400MHz 68km XHGG502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502
Price: 1,550.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Xi'an, Shaanxi, Chiny
Nazwa handlowa:	XZH
Orzecznictwo:	CE, ISO
Numer modelu:	XHGG502

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi, Chiny

Nazwa handlowa:

XZH

Orzecznictwo:

CE, ISO

Numer modelu:

XHGG502

Wyświetlacz:

Przemysłowy dotykowy wyświetlacz LCD o przekątnej 12,1 cala, czytelny w pełnym słońcu, rysik w zesta

System:

System operacyjny XP, system zarządzania super kablami, automatycznie generuje raport z testów;

Funkcje:

pomiar odległości i pomiar prędkości;

Funkcje:

pomiar odległości i pomiar prędkości;

Szybkość próbkowania danych:

60 MHz, 120 MHz, 240 MHz, 400 MHz;

Szybkość próbkowania danych:

60 MHz, 120 MHz, 240 MHz, 400 MHz;

Automatyczny:

W pełni automatyczne ciągłe próbkowanie, nigdy nie przegapisz żadnego kształtu fali wyładowania;

Szerokość impulsu:

0,1 uS i 2 uS

Amplituda impulsu:

400VPP

Pomiar odległości:

> 60KM

Czytanie rozdzielczości:

0,1m

Dokładność testu:

Mniej niż 0,5m

Łącznik impulsowy wytrzymuje napięcie:

38kVDC

Częstotliwość próbkowania:

400 MHz

Minimalna rozdzielczość:

0,1m

Zakres testowy:

≥68km; ustawienia wstępne: <1km / <3km / >3km

Przetestuj strefę ślepą:

≤10 m

Błąd pomiaru:

≤±(0,5%×dł.+1m)

Impuls niskiego napięcia:

400 V; 0,25 μs/2 μs/4 μs

Łącznik impulsowy:

w zestawie napięcie prądu stałego 35 kV; 430×380×220mm, 10kg

Tryby testowe:

Impuls niskiego napięcia, przeskok wysokiego napięcia, 8-impulsowy ARC, wieloimpulsowy

Bateria:

Lit 10400 mAH; 1 godzina ładowania = 2 godziny czuwania; Pełne ładowanie 4 godziny

Funkcje specjalne:

Odręczne notatki na temat przebiegów; drukarka USB; automatyczne generowanie raportów

Wymiary:

430 × 380 × 220 mm (host); 430×380×220mm (łącznik)

Warunki pracy:

-20 ℃ ~ + 65 ℃; ≤90% wilgotności względnej; 750±30mmHg

Zgodność:

GB/T 18268.1; DL/T 849.1-2019; JJF1042-2020; CE; ISO

Platforma:

Wbudowany komputer przemysłowy XP, USB ×2

Dokładność testu:

<0,5 m

Dokładność testu:

<0,5 m

Sprawdź martwy punkt:

≤10 m

Metody testowe:

Impuls niskiego napięcia, przeskok wysokiego napięcia, 8-impulsowy ARC, wieloimpulsowy

Amplituda impulsu:

400 V

Szerokość impulsu:

0,25 μs / 2 μs / 4 μs

Łącznik wytrzymuje napięcie:

DC 35kV

Łącznik wytrzymuje napięcie:

DC 35kV

Wejście zasilania:

AC 110 V~240 V, 50 Hz/60 Hz

Wejście zasilania:

AC 110 V~240 V, 50 Hz/60 Hz

Typy kablowe:

XLPE, PVC, powlekany gumą, papier impregnowany olejem, konfigurowalny

Waga:

10 kg (gospodarz); 10kg (łącznik)

Przechowywanie przebiegów:

Masowe przechowywanie, nazwane archiwizowanie, porównanie historyczne

Gwarancja:

1 rok bezpłatnie; dożywotnie wsparcie techniczne

Podkreślić:

High Light

Podkreślić:

12.1 cali lokalizator usterek kabli ARC

tester generatora raportów usterek kabli

400MHz 68km lokalizator kabli

Trading Information

Minimalne zamówienie:

1 jednostka

Cena:

Negocjowalne

Szczegóły pakowania:

Drzewna obudowa

Czas dostawy:

5-8 dni

Zasady płatności:

T/T

Możliwość Supply:

2000 sztuk / rok

Opis produktu

Jeden kliknięcie - pełny raport z testu.Po zlokalizowaniu usterki, dotknij ekranu dotykowego raz. XHGG502 generuje pełny raport z testu: zrzut ekranu formy fali, typ kabla, metoda wykrywania, parametry badania, obliczona odległość usterki,Nazwa operatoraDrukowanie, eksport na USB lub archiwizacja w celu zapewnienia zgodności z wymogami

XHGG502 ARC Cable Fault Pre-Locator integruje automatyczne generowanie raportów bezpośrednio do przepływu pracy testowej.operator wypełnia kilka pól na ekranie , nazwę operatora, identyfikację kabla, uwagi i przyrząd wytwarza w pełni sformatowane sprawozdanie z wbudowanymi zrzutami ekranu fal i wszystkimi parametrami badań.Raporty mogą być drukowane bezpośrednio za pomocą podłączonej do USB drukarki lub eksportowane na napęd flash USB do archiwizacji, dystrybucji e-mail lub integracji z dokumentacją akceptacyjną projektu.wyeliminowanie wspólnej luky między testami terenowymi a sprawozdaniami biurowymiGB/T 18268.1, DL/T 849.1-2019, i JJF1042-2020.

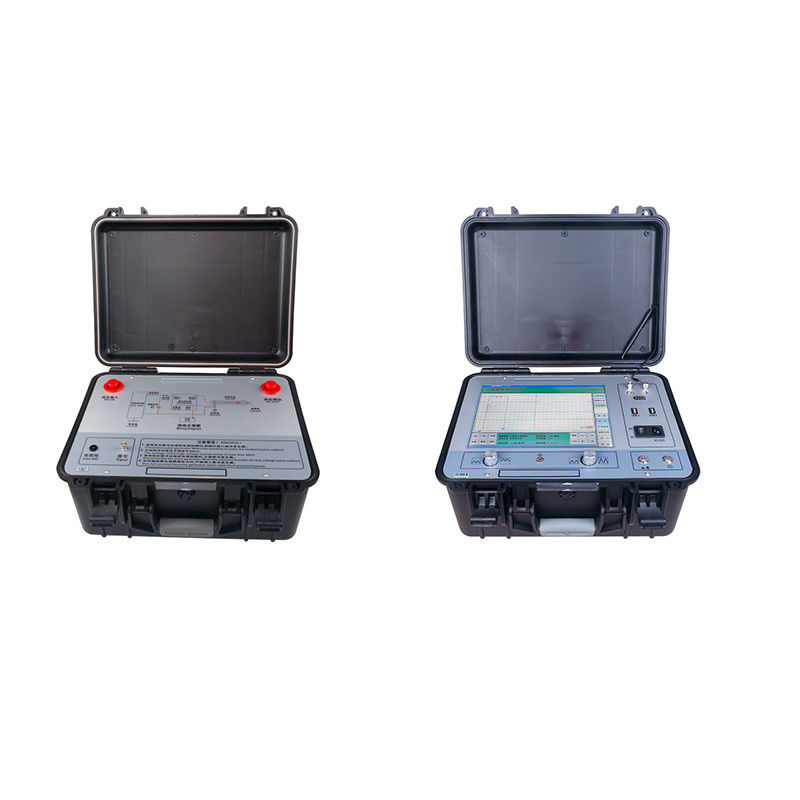

XHGG502 Detail Photos

Brak w sprawozdaniu - dlaczego to kosztuje prawdziwe pieniądze

W większości przepływów badawczych usterek kablowych najczęściej nie zajmuje to samo badanie czasu, ale dokumentacja.Następnie starszy inżynier spędza 3 godziny w biurze: transkrypcja notatek ręcznych, eksport plików fal z własnego formatu, ręczne wprowadzanie parametrów badań do szablonu sprawozdania i odniesienia krzyżowe do zdjęć wykonanych na osobnym aparcie fotograficznym.

W trakcie sesji testowej operator wprowadza odpowiednie metadane: miejsce badania, operator, identyfikator kabla, warunki środowiskowe,notatki z testu Po zakończeniu testu, jeden kliknięcie generuje raport. Do czasu, gdy załoga wraca do biura, raport jest na dysku USB,gotowy do załączenia do zamówienia roboczego zamknięcia lub klienta dostarczalnego.

Co jest w raporcie

Sekcja	Zawartość
Informacje z badania	Data/godzina, rodzaj kabla (XLPE/PVC/kauczuk/papier olejowy), metoda wykrywania (impuls LV/przebłysk HV/wielokrotny impuls), zakres długości badania
Wyniki badań	Odległość błędu (metry), użyta prędkość rozprzestrzeniania się, zrzut ekranu formy fali z pozycjami kursora, obliczony margines błędu
Metadane pola	Nazwa operatora, miejsce badania, identyfikacja kabla, warunki środowiskowe, uwagi
Dane dotyczące przyrządów	Model XHGG502, częstotliwość pobierania próbek 400 MHz, wersja oprogramowania układowego, stan kalibracji

Porównanie z przeszłością

Być może najbardziej niedostatecznie wykorzystywaną możliwością narzędzia testowego do generowania raportów jest analiza trendów.podnośnikPodczas testowania tego samego kabla podczas kolejnej wizyty konserwacyjnej operator otwiera poprzedni plik form fal i nakłada bieżący ślad. A cable that returned a clean waveform at 5000m last year but shows a 20% reduction in propagation velocity and an emerging reflection at 3200m this year is degrading — and you know exactly where before the fault occurs.

To przekształca XHGG502 z narzędzia wykrywania usterek w instrument przewidywania konserwacji.w historii sprawozdania dostarczane są audytowalne dowody na to, że każdy segment kabla został przetestowany zgodnie z harmonogramem, z udokumentowanymi wynikami wskazującymi na przejście lub tendencję degradacji wymagającą planowanej wymiany.

Główne specyfikacje techniczne

Parametry	Specyfikacja
Wyświetlacz i platforma	120,1-calowy przemysłowy ekran LCD dotykowy, ze stylusem
Częstotliwość pobierania próbek	400 MHz
Zakres badań	≥ 68km; ustawienia wstępne: <1km / <3km / >3km
Badanie ślepego punktu	≤ 10 m
Rozdzielczość / dokładność	0.1m odczyt / dokładność <0,5m; ≤±(0,5%×L+1m)
Metody badań	Przesyłka LV (400V, 0,25/2/4μs) /przesyłka HV /przesyłka 8-impulsowa ARC wieloimpulsowa
Łącznik	Odporność prądu stałego 35 kV
Rodzaje kabli	XLPE, PVC, papier pokryty gumą, impregnowany olejem; prędkość indywidualna
Akumulator	10400mAH litu; 4 godziny pełnego ładowania; bezprzewodowe otwarte/krótkie testowanie
Wymiary / waga	430×380×220 mm; 10 kg (głośnik); 10 kg (spójnik)
Zgodność	GB/T 18268.1Wymagania w zakresie ochrony środowiska
Gwarancja	1 rok bezpłatnie; wsparcie techniczne do końca życia

Częste pytania

P: Jak działa wbudowany generator raportów?

XHGG502 rejestruje zrzuty ekranu, parametry testowe (zakres, prędkość, szerokość impulsu) oraz wyniki pomiaru odległości, a następnie kompiliuje je w sformatowanym raporcie cyfrowym jednym naciśnięciem.Jest to szczególnie przydatne dla dostawców usług testowych, którzy muszą dostarczać formalną dokumentację klientom użyteczności publicznej., oraz do badań przyjmowania projektów, w przypadku których wymagane są certyfikowane zapisy badań.

P: Jaka jest różnica między XHGG502 a XHGG501A2?

Obie wyposażone są w 12,1-calowy wyświetlacz z próbkowaniem 400 MHz i zasięgiem 68 km, ale XHGG502 dodaje generator raportu i zaawansowane funkcje zarządzania formą fali.XHGG502 jest przeznaczony dla organizacji o formalnych wymaganiach dokumentacyjnych, podczas gdy XHGG501A2 oferuje taką samą możliwość testowania rdzenia w bardziej przystępnej cenie dla użytkowników, którzy nie potrzebują zintegrowanego generowania raportów.

P: Jakie metody badawcze są obsługiwane i w jaki sposób mogę je wybrać?

Metoda impulsowa niskiego napięcia dla usterek otwartych/krótkich/niskiej odporności, pomiaru długości kabla i kalibracji prędkości fali.Metoda przeładowania wysokonapięciowego (z zewnętrznym generatorem HV) w przypadku usterek o wysokiej odporności. ARC wieloimpulsowy dla usterek o wysokiej odporności na przebłysk. Zacznij od impulsu LV do wstępnej diagnozy, a następnie wybierz odpowiednią metodę HV w oparciu o wyniki badań odporności izolacyjnej.

P: Jakie akcesoria są potrzebne do pełnego przepływu pracy badawczej?

W przypadku badań impulsowych LV wymagane jest tylko urządzenie główne XHGG502 i przewody badawcze.Zestaw elektryczny (zestaw elektryczny, zestaw elektryczny)W celu dokładnego oznaczania punktu wykopaliska po wstępnym umieszczeniu zaleca się akustyczno-magnetyczny wskaźnik (np. 503D).

P: Czy mogę skonfigurować dostosowane profile prędkości dla mojego zapasu kabli?

Tak. XHGG502 obsługuje zarówno wstępnie ustawione wartości prędkości dla powszechnych typów izolacji (XLPE ~ 172m/μs, impregnowane olejem ~ 160m/μs) jak i w pełni dostosowalne ustawienia prędkości.Dla organizacji zarządzających wieloma typami kabli, zalecamy kalibrację prędkości na znanej długości fazy zdrowej każdego rodzaju kabla w Twoim zapisie i zapisywanie tych profili do szybszego ustawiania w przyszłych testach.

P: Jakie normy spełnia XHGG502?

XHGG502 posiada certyfikat CE i ISO i spełnia wymagania GB/T 18268.1 (Wymogi EMC dla sprzętu elektrycznego do badań), DL/T 849.1-2019 (ogólne specyfikacje dla testerów usterek kablowych),oraz JJF1042-2020 (specyfikacja kalibracyjna dla lokalizatorów usterek kabli). 12-miesięczna gwarancja z dożywotnim wsparciem technicznym jest standardem.
