Analizator Transformatorów CT PT Tester Charakterystyk | Konwersja Częstotliwości | XHTX206

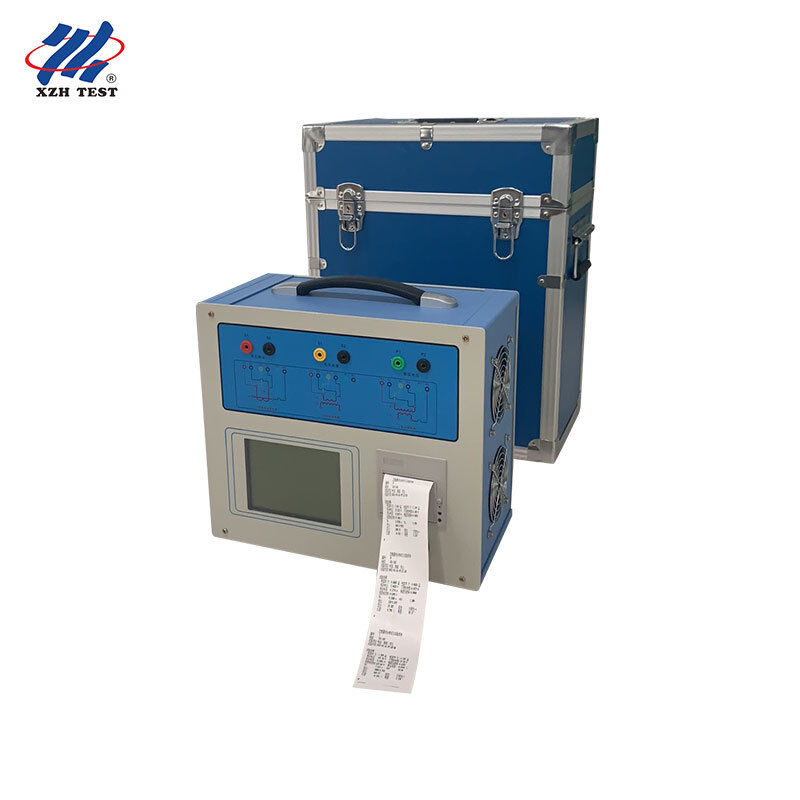

Analizator CT PT XHTX206 to kompleksowy tester charakterystyk transformatorów nowej generacji, opracowany dla przemysłu energetycznego, zastępujący tradycyjne transformatory o zmiennym przekładni, transformatory podwyższające napięcie i wzmacniacze prądowe. Oparty na zaawansowanej technologii testowania konwersji częstotliwości z wysokowydajną platformą DSP i FPGA, w pełni spełnia wymagania dotyczące testowania charakterystyk wzbudzenia (napięciowo-prądowych), przekładni, biegunowości, rezystancji uzwojenia wtórnego, impedancji obciążenia wtórnego, błędu przekładni i błędu kątowego dla przekładników prądowych klasy ochronnej, pomiarowej i TP, a także charakterystyk wzbudzenia, przekładni, biegunowości i rezystancji uzwojenia wtórnego dla jednostek elektromagnetycznych przekładników napięciowych.
Zastosowania i Grupa Docelowa: Zaprojektowany do fabrycznych testów odbiorczych producentów przekładników prądowych i napięciowych, instytutów badawczych energetyki i laboratoriów wysokiego napięcia, inżynierów uruchamiających zabezpieczenia przekaźnikowe, zespołów przekazania stacji i zespołów konserwacji zapobiegawczej, a także działów uruchomieniowych budownictwa energetycznego, które potrzebują weryfikacji CT/PT w terenie bez standardowych transformatorów, wzmacniaczy lub skrzynek obciążeniowych.
Kluczowe Specyfikacje
| Parametr |
Specyfikacja |
| Obiekty Testowe |
CT (klasa ochronna / pomiarowa / TP), jednostki elektromagnetyczne PT |
| Wyjście |
0~180Vrms, 12Arms, 36A (szczytowe) |
| Dokładność Napięcia |
±0.2% |
| Zakres Przekładni CT |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| Zakres Przekładni PT |
1~35000 |
| Pomiar Fazy |
Dokładność ±5min, rozdzielczość 0.5min |
| Rezystancja Uzwojenia Wtórnego |
0~600Ω, <0.5% ±2mΩ |
| Pomiar Obciążenia AC |
0~1000VA, <0.5% ±0.02VA |
| Zasilanie |
AC220V ±10%, 50Hz |
| Środowisko Pracy |
-10~50°C, wilgotność ≤90% |
| Wymiary / Waga |
365×290×153mm / <10kg |
Kluczowe Cechy
Metoda konwersji częstotliwości testuje krzywe charakterystyk wzbudzenia CT/PT i krzywe błędu 10%, obsługując punkty przegięcia do 60kV przy tylko 180Vrms wyjściowych i prądzie 12Arms (36A szczytowo).
Weryfikacja przekładników prądowych w terenie bez standardowego CT, wzmacniacza, skrzynki obciążeniowej, regulatora napięcia lub ciężkich kabli prądowych, znacznie redukując nakład pracy i poprawiając wydajność.
Błąd przekładni w granicach ±0.1% i błąd kątowy w granicach ±5min, umożliwiający testowanie w terenie przekładników prądowych klasy 0.2S z zakresem przekładni 1~40000.
Automatycznie oblicza napięcie/prąd punktu przegięcia, krzywe błędu 10% (5%), współczynnik granicy dokładności (ALF), współczynnik bezpieczeństwa przyrządu (FS), stałą czasową uzwojenia wtórnego (Ts), współczynnik remanencji (Kr), indukcyjność nasyconą i nienasyconą.
Testowanie jednym przyciskiem rezystancji DC CT, wzbudzenia, przekładni i biegunowości przy jednym schemacie okablowania dla wszystkich testów CT z wyjątkiem obciążenia, zgodnie ze standardami GB1208 (IEC60044-1), GB16847 (IEC60044-6) i GB1207.
Opcjonalny dedykowany wzmacniacz prądowy o wyjściu 180A do testowania przepływu w terenie.
Zaawansowane Funkcje
Pełny chiński dynamiczny interfejs graficzny z automatycznymi schematami połączeń wyświetlanymi zgodnie z wybranym elementem testowym; brak potrzeby ręcznego odwoływania się.
Graficzny, transfleksyjny wyświetlacz LCD o przekątnej 5,7 cala, doskonale widoczny w bezpośrednim świetle słonecznym.
Obsługa za pomocą obrotowej myszy fotoelektrycznej do szybkiego i łatwego wprowadzania parametrów.
Wbudowana drukarka automatycznie drukuje raporty z testów; przechowuje do 1000 grup danych testowych z zachowaniem danych po wyłączeniu zasilania.
Przenośna konstrukcja o całkowitej wadze poniżej 9 kg, łatwa do przenoszenia w teren.
Łącząc kompleksowe funkcje testowania CT/PT, technologię konwersji częstotliwości i zautomatyzowane generowanie raportów, XHTX206 zapewnia dokładność laboratoryjną i wygodę gotową do pracy w terenie do testowania charakterystyk transformatorów.
FAQ
P1: Dla kogo przeznaczony jest analizator CT PT XHTX206?
Jest przeznaczony do fabrycznych testów odbiorczych producentów CT/PT, instytutów badawczych energetyki i laboratoriów wysokiego napięcia, inżynierów uruchamiających zabezpieczenia przekaźnikowe, zespołów przekazania stacji i zespołów konserwacji zapobiegawczej oraz działów uruchomieniowych budownictwa energetycznego wykonujących weryfikację transformatorów w terenie.
P2: Jakie testy może przeprowadzić?
Przeprowadza testy charakterystyk wzbudzenia (napięciowo-prądowych), przekładni, biegunowości, rezystancji uzwojenia wtórnego, impedancji obciążenia wtórnego, błędu przekładni i błędu kątowego dla CT klasy ochronnej, pomiarowej i TP, a także testy charakterystyk wzbudzenia, przekładni, biegunowości i rezystancji uzwojenia wtórnego dla jednostek elektromagnetycznych PT.
P3: Dlaczego technologia konwersji częstotliwości jest ważna?
Testowanie konwersji częstotliwości generuje pełną krzywą charakterystyki wzbudzenia i krzywą błędu 10% przy użyciu tylko 180Vrms wyjściowych i 12Arms prądu, a jednocześnie obsługuje CT z punktami przegięcia do 60kV, eliminując potrzebę stosowania nieporęcznych wzmacniaczy wysokiego napięcia i dużych źródeł prądu.
P4: Czy może zweryfikować CT w terenie bez standardowego transformatora?
Tak. Weryfikuje przekładniki prądowe w terenie bez standardowego CT, wzmacniacza, skrzynki obciążeniowej, regulatora napięcia lub ciężkich kabli prądowych, osiągając błąd przekładni w granicach ±0.1% i błąd kątowy w granicach ±5min, co jest wystarczające do testowania w terenie CT klasy 0.2S.
P5: Jakie akcesoria, opakowanie i warunki dostawy obowiązują?
Dostępny jest opcjonalny dedykowany wzmacniacz prądowy do testowania przepływu 180A. Urządzenie jest dostarczane w drewnianym opakowaniu w ciągu 5-8 dni roboczych, z płatnością T/T i MOQ 1 zestaw.
