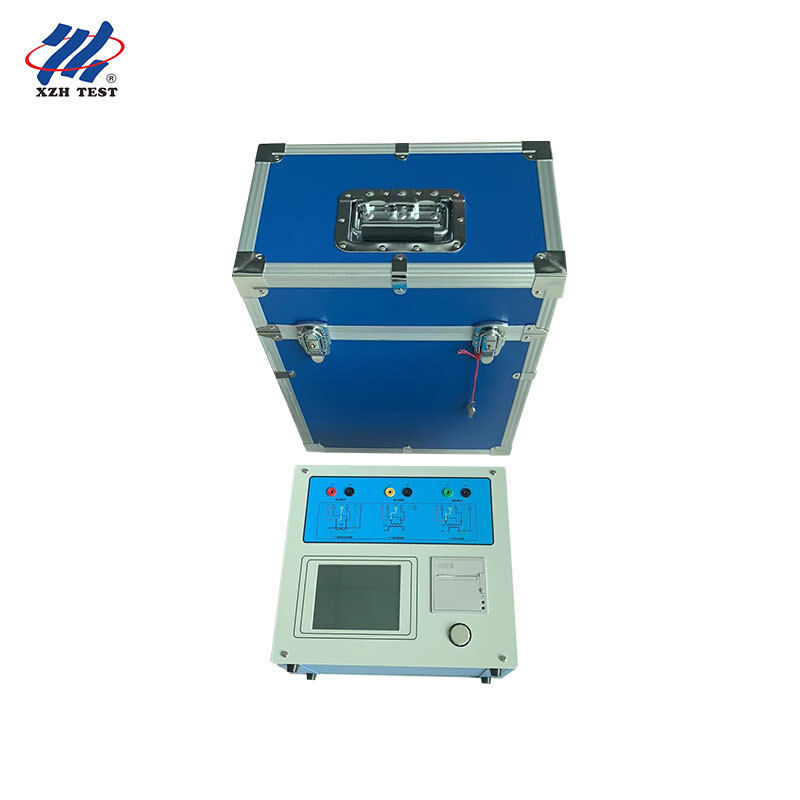

Konwersja częstotliwości CT PT Analyzer Transformer Tester
XHTX206 Frequency Conversion CT PT Analyzer to nowej generacji kompleksowy tester charakterystyki transformatora opracowany dla przemysłu energetycznego,zastępujące tradycyjną kombinację transformatorów o zmiennym przebieguNa podstawie zaawansowanej technologii testowania konwersji częstotliwości z wysokiej wydajności platformą DSP i FPGA,w pełni spełnia charakterystykę pobudzenia (volt-ampere), badania współczynnika przekształcenia, biegunowości, wtórnego oporu nawijania, wtórnego obciążenia, błędu współczynnika i błędu kąta transformatorów prądu klasy ochrony, klasy pomiarowej i klasy TP,oraz charakterystyka pobudzenia, stosunku, biegunowości i wtórnego oporu nawijania jednostek elektromagnetycznych PT. Instrument zapewnia większą automatyzację,lepsza stabilność i znacząco poprawiona wydajność badań dla profesjonalnej weryfikacji transformatorów.
Aplikacje i odbiorcy docelowi:Zaprojektowany dla oddziałów konserwacji sieci sieciowej oraz wykonawców inżynierii przesyłowej i dystrybucyjnej (EPC), zespołów ds. uruchamiania energii elektrycznej w elektrowniach wiatrowych i słonecznych,laboratoria badawcze elektryczne dużych przedsiębiorstw przemysłowych, takich jak stalowe, fabryki cementowe i chemiczne, firmy świadczące usługi badań elektrycznych i wypożyczalnie sprzętu oraz uczelnie kształcenia zawodowego w dziedzinie energetyki dla praktycznego nauczania badań charakterystycznych transformatorów.
Główne specyfikacje
| Parametry |
Specyfikacja |
| Obiekty badawcze |
CT (chronienie / pomiar / klasa TP), jednostki elektromagnetyczne PT |
| Produkcja |
0~180Vrms, 12Arms, 36A (szczyt) |
| Dokładność napięcia |
± 0,2% |
| Zakres współczynnika CT |
1 ~ 40000 (1 ~ 2000 < 0,1%; 2000 ~ 5000 < 0,2%; 5000 ~ 35000 < 0,5%) |
| Zakres współczynnika PT |
1 ~ 35000 |
| Pomiar fazy |
Dokładność ±5 min, rozdzielczość 0,5 min |
| Wzór wtórnego obwijania |
0~600Ω, < 0,5% ±2mΩ |
| Pomiar obciążenia AC |
0 ~ 1000VA, < 0,5% ± 0,02VA |
| Zasilanie |
AC220V ±10%, 50 Hz |
| Środowisko pracy |
-10~50°C, wilgotność ≤90% |
| Wymiary / waga |
365 × 290 × 153 mm / < 10 kg |
Kluczowe cechy
Metoda konwersji częstotliwości sprawdza krzywe charakterystyczne podniecenia CT/PT i krzywe błędu 10%, obsługując punkty przechylenia do 60 kV przy wyjściu tylko 180Vrms i prądzie 12Arms (szczyt 36A).
Weryfikacja na miejscu transformatorów prądu bez standardowego CT, wzmacniacza, skrzynki obciążeniowej, regulatora napięcia lub dużych kabli prądu, znacznie zmniejszając obciążenie pracą i zwiększając wydajność.
Błąd stosunku w zakresie ±0,1% i błąd kąta w zakresie ±5min, umożliwiający badanie terenowe transformatorów prądu klasy 0,2S o zakresie stosunku 1~40000.
Automatycznie oblicza napięcie/prąd w punkcie przechylenia, krzywe błędu 10% (5%), współczynnik graniczny dokładności (ALF), współczynnik bezpieczeństwa przyrządu (FS), wtórną stałą czasu (Ts),współczynnik trwałości (Kr)Indukcyjność nasyconą i nienasyconą.
Badanie jedno-kluczowe oporu, pobudzenia, stosunku i biegunowości prądu stałego CT przy użyciu jednego schematu okablowania dla wszystkich badań CT z wyjątkiem obciążenia, spełniające normy GB1208 (IEC60044-1), GB16847 (IEC60044-6) i GB1207.
Opcjonalne dedykowane wyjścia wzmacniające prąd 180A do badań przepływu na miejscu.
Odpowiednie klasy CT obejmują P, TPY, pomiar, PR, PX, TPS, TPX i TPZ, z automatycznym standardowym wyborem na podstawie typu i klasy transformatora.
Zaawansowane funkcje
Dynamiczny chiński interfejs graficzny z automatycznymi schematami okablowania dla każdego wybranego elementu badawczego, prowadzącymi operatorów krok po kroku.
50,7 cala graficzna transflekcyjna płytka LCD, czytelna w bezpośrednim świetle słonecznym do pracy na zewnątrz.
Rotacyjna mysz fotoelektryczna dla szybkiego, intuicyjnego wprowadzania i obsługi parametrów.
Wbudowana drukarka do automatycznego drukowania sprawozdań z badań; przechowuje do 1000 grup danych z zatrzymaniem wyłączenia mocy.
Przenośna konstrukcja o masie poniżej 9 kg do łatwego transportu terenowego.
Metoda pomiarowa z czterema końcówkami zapewnia dokładne badania wtórnego oporu nawijania poprzez wyeliminowanie błędów oporu ołowiu.
Elementy badawcze dla transformatorów prądu
| Element testowy |
Opis |
| Wzór wtórnego obwijania |
Mierzy CT drugorzędowe wiązanie oporu prądu stałego metodą czterech końcówek, zakres 0~600Ω |
| Charakterystyka podniecenia |
Badania krzywej charakterystycznej jednostek elektromagnetycznych CT i PT w zakresie wolt-ampera |
| Współczynnik transformacji i polaryzacja |
Sprawdza dokładność współczynnika CT/PT i biegunowość uzwojenia za pomocą jednego klawisza |
| Po drugie obciążenie |
Mierzy obciążenie prądem przemiennym do 1000VA z dokładnością < 0,5% ± 0,02VA |
| Błąd stosunku i błąd kąta |
Oblicza błąd stosunku w zakresie ±0,1% i błąd kąta w zakresie ±5min |
| Badanie przepływu |
Z opcjonalnym wzmacniaczem, moc wyjściowa do 180 A do badań przepływu w miejscu |
Zgodność z normami i zasady badań
XHTX206 stosuje zasadę badań metodą niskofrekwencyjną do badania cech pobudzenia,który znacząco zmniejsza wymagany napięcie i prąd badawczy przy zachowaniu dokładności pomiaruInstrument stosuje również metodę obliczania 10% krzywej błędu do oceny wydajności transformatorów prądu klasy ochrony,pomoc inżynierom w weryfikacji prawidłowego działania urządzeń ochronnych w warunkach awarii. Wszystkie badania są zgodne ze standardami GB1208 (IEC60044-1), GB16847 (IEC60044-6) i GB1207, a przyrząd automatycznie wybiera odpowiednią normę w zależności od typu i klasy transformatora,zapewnienie spójności, powtarzalne wyniki akceptowane przez przedsiębiorstwa użyteczności publicznej i zewnętrzne laboratoria na całym świecie.
Dla różnych konstrukcji CT, w tym przekształcaczy prądu typu buchowego, typu rankowego i typu okiennego, w załączniku do instrukcji znajdują się szczegółowe schematy okablowania czterech końcówek,gwarantujące prawidłowe połączenia w celu dokładnego pomiaru w każdej konfiguracji. Funkcja samotestowania przyrządu weryfikuje przed badaniem obwody wewnętrzne i kanały pomiarowe, podczas gdy funkcja badania przepływu przepływu weryfikuje pełną pętlę prądu,tworzenie XHTX206 jako kompletnego rozwiązania weryfikacyjnego dla profesjonalistów w zakresie badań transformatorów.
Częste pytania
P1: Dla kogo zaprojektowany jest analizator XHTX206 CT PT?
Jest on przeznaczony dla oddziałów konserwacji sieci, wykonawców inżynierii przesyłowej i dystrybucyjnej (EPC), zespołów ds. uruchomienia elektrowni wiatrowych i słonecznych,Laboratoria badawcze stali elektrycznej, przedsiębiorstwa cementologiczne i chemiczne, przedsiębiorstwa świadczące usługi badawcze w dziedzinie elektryczności oraz dostawcy wynajmu sprzętu oraz uczelnie kształcenia zawodowego w dziedzinie energetyki.
P2: Jakie testy może przeprowadzić?
Wykonuje testy charakterystyki pobudzenia (volt-ampere), współczynnika przekształcenia, biegunowości, wtórnego oporu nawijania, wtórnego obciążenia, błędu stosunku i błędu kąta w celu ochrony,pomiarów i CT klasy TP, wraz z badaniami charakterystyki podniecenia, stosunku, biegunowości i wtórnego oporu nawijania dla jednostek elektromagnetycznych PT.
P3: Dlaczego technologia konwersji częstotliwości jest ważna?
Badanie konwersji częstotliwości generuje pełną krzywą charakterystyczną podniecenia i 10% krzywą błędu przy użyciu wydajności tylko 180Vrms i prądu 12Arms, ale obsługuje CT z punktami przechylenia do 60kV,wyeliminowanie potrzeby dużych silników wysokonapięciowych i dużych źródeł prądu.
P4: Czy można zweryfikować CT na miejscu bez standardowego transformatora?
Tak, sprawdza transformatory prądu na miejscu bez standardowego CT, wzmacniacza, skrzynki obciążeniowej, regulatora napięcia lub kabli dużego prądu, osiągając błąd stosunku w zakresie ±0,1% i błąd kąta w zakresie ±5min,wystarczające do 0Badania CT klasy.2S.
P5: Jakie warunki dotyczące akcesoriów, opakowania i dostawy mają zastosowanie?
Do testowania przepływu 180A dostępny jest opcjonalny dedykowany wzmacniacz prądu.
