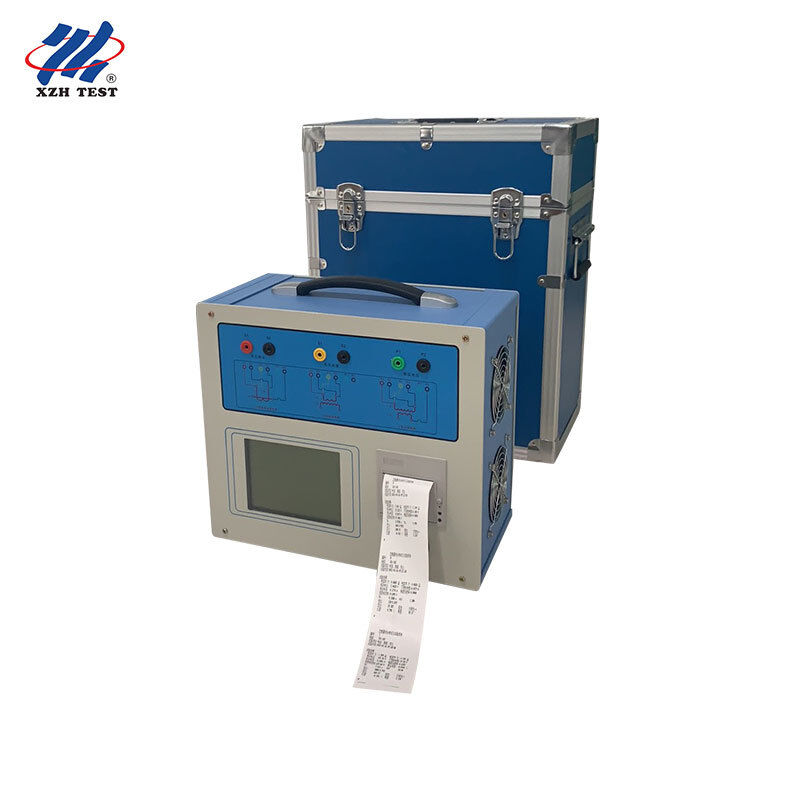

CT PT Tester Transformer Charakterystyczny Analizator 180Vrms 12Arms stosunek 1-40000

Tester CT PT XHTX206 to kompleksowy analizator charakterystyk transformatorów dla przemysłu energetycznego, zbudowany na platformie DSP i FPGA o wysokiej wydajności z zaawansowaną technologią testowania konwersji częstotliwości. Obejmuje charakterystyki wzbudzenia (napięciowo-prądowe), przekładnię, biegunowość, rezystancję uzwojenia wtórnego, obciążenie wtórne, błąd przekładni i błąd kątowy dla przekładników prądowych klasy ochronnej, pomiarowej i TP, a także obsługuje charakterystyki wzbudzenia, przekładnię, biegunowość, rezystancję uzwojenia wtórnego i błąd przekładni dla jednostek elektromagnetycznych PT. Jako przyrząd nowej generacji opracowany na podstawie szeroko zakrojonych badań rynkowych i teoretycznych, zastępuje tradycyjne połączenie transformatorów o zmiennej przekładni, transformatorów podwyższających napięcie i wzmacniaczy prądowych, zapewniając wyższą automatyzację, lepszą stabilność i znacznie zwiększoną wydajność testowania profesjonalnej weryfikacji transformatorów.

Dzięki kompleksowej możliwości testowania CT/PT, technologii konwersji częstotliwości i zautomatyzowanemu raportowaniu, XHTX206 zapewnia precyzję laboratoryjną i wygodę gotową do pracy w terenie do analizy charakterystyk transformatorów. Zaawansowane funkcje autotestu i testu przepływowego przyrządu dodatkowo zwiększają jego wartość dla zespołów rozruchowych, umożliwiając pełną weryfikację całego łańcucha pomiarowego przed rozpoczęciem formalnych testów.

XHTX206 stosuje zasadę testowania metodą niskiej częstotliwości dla testowania charakterystyk wzbudzenia, co znacznie zmniejsza wymagane napięcie i prąd testowy przy jednoczesnym zachowaniu dokładności pomiaru. Przyrząd stosuje również metodę obliczania krzywej błędu 10% do oceny wydajności przekładników prądowych klasy ochronnej, pomagając inżynierom zweryfikować, czy urządzenia ochronne będą działać prawidłowo w warunkach awarii. Wszystkie testy są zgodne ze standardami GB1208 (IEC60044-1), GB16847 (IEC60044-6) i GB1207, a przyrząd automatycznie wybiera odpowiedni standard zgodnie z typem i klasą transformatora, zapewniając spójne, powtarzalne wyniki akceptowane przez przedsiębiorstwa energetyczne i niezależne laboratoria na całym świecie.

Dla różnych struktur CT, w tym przekładników prądowych typu przepustowego, nawijanego i okienkowego, załącznik instrukcji zawiera szczegółowe schematy połączeń czteropunktowych, gwarantując prawidłowe połączenia dla dokładnego pomiaru w każdej konfiguracji. Funkcja autotestu przyrządu weryfikuje wewnętrzne obwody i kanały pomiarowe przed testowaniem, podczas gdy funkcja testu przepływowego waliduje kompletny obwód prądowy, czyniąc XHTX206 kompletnym rozwiązaniem weryfikacyjnym dla profesjonalistów zajmujących się testowaniem transformatorów.
