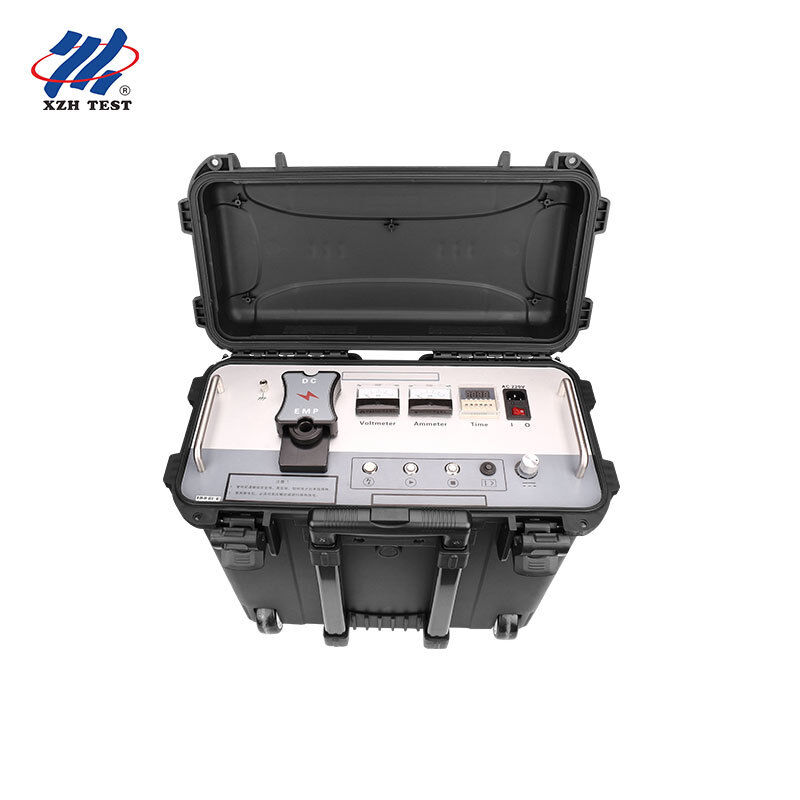

Generator napięć prądu ciągnego z wbudowanym kondensatorem 864J o pojemności 12 μF dla wykonawców usterek w kablech LV MV XHHV515-12L

P: Jak działa generator impulsów wysokonapięciowych w wykrywaniu uszkodzeń kabli?

Generator impulsów rozładowuje impuls o wysokiej energii do uszkodzonego kabla, tworząc kontrolowany łuk wysokiego napięcia w punkcie uszkodzenia. Ten łuk generuje zarówno sygnał akustyczny (głośny huk wykrywalny przez mikrofony naziemne), jak i impuls elektromagnetyczny (wykrywalny przez odbiornik indukcyjny). Łącząc czasy przybycia sygnału akustycznego i elektromagnetycznego, operatorzy mogą precyzyjnie zlokalizować dokładne miejsce uszkodzenia — technika znana jako synchronizacja akustyczno-magnetyczna.

P: Jaki zakres napięcia powinienem wybrać dla różnych typów kabli?

Wybór napięcia zazwyczaj podąża za znamionowym napięciem roboczym kabla. Dla kabli niskiego napięcia (do 1kV) użyj zakresu 8kV lub 12kV. Dla kabli dystrybucyjnych średniego napięcia (6-15kV) odpowiedni jest zakres 16kV. Dla kabli transmisyjnych wysokiego napięcia (35kV i powyżej) użyj zakresu 32kV. Zawsze sprawdzaj specyfikacje maksymalnego napięcia testowego producenta kabla i upewnij się, że podczas pracy z wysokim napięciem zachowane są wszystkie odstępy bezpieczeństwa.

P: Jakie środki ostrożności należy przestrzegać podczas pracy generatora impulsów?

Testowanie generatora impulsów wysokonapięciowych wymaga ścisłych protokołów bezpieczeństwa. Zawsze upewnij się, że kabel jest całkowicie odłączony od zasilania i odizolowany od wszystkich źródeł zasilania przed podłączeniem. Ustanów minimalny obwód bezpieczeństwa 5 metrów wokół strefy testowej z tablicami ostrzegawczymi. Wszyscy pracownicy muszą nosić odpowiedni sprzęt ochrony osobistej, w tym odzież odporną na łuki, rękawice izolacyjne HV i obuwie dielektryczne. Zintegrowane funkcje bezpieczeństwa — automatyczne rozładowanie po wyłączeniu zasilania, zatrzymanie awaryjne i blokada zerowego napięcia — zapewniają dodatkowe warstwy ochrony, ale nigdy nie powinny zastępować prawidłowych procedur bezpieczeństwa.

P: Jaka jest zaleta wielu poziomów energii (Dżuli) w tym urządzeniu?

Różne poziomy energii służą różnym celom diagnostycznym. Niskie ustawienia energii (np. 864J–1024J) są idealne do wstępnego potwierdzenia uszkodzenia i lokalizacji uszkodzeń o wysokiej rezystancji, gdzie nadmierna energia mogłaby pogorszyć uszkodzenie kabla. Średnia energia (1225J–2048J) zapewnia optymalną siłę sygnału akustycznego dla większości rutynowych lokalizacji uszkodzeń. Wysoka energia (2450J+) jest zarezerwowana dla bardzo długich kabli, scenariuszy głębokiego zakopania lub uszkodzeń o wysokiej impedancji, które wymagają silniejszego generowania łuku, aby wytworzyć wykrywalny sygnał akustyczny. Trzystopniowy wybór pozwala operatorom dopasować moc wyjściową do warunków terenowych.

P: Jaka gwarancja i wsparcie są zawarte w tym generatorze impulsów?

Standardowa 12-miesięczna gwarancja na wady produkcyjne z dożywotnim wsparciem technicznym. Certyfikat CE i ISO 9001:2015. Każda jednostka zawiera generator impulsów, kabel wyjściowy HV, kabel uziemiający, pręt rozładowujący, instrukcję obsługi i wytrzymały wózek z blokowanymi kółkami do bezpiecznego transportu. Instalacja na miejscu, uruchomienie i szkolenie operatorów w zakresie bezpieczeństwa są dostępne na życzenie. Części zamienne, w tym iskierniki, kondensatory i diody HV, są dostępne w magazynie do szybkiej wymiany.
