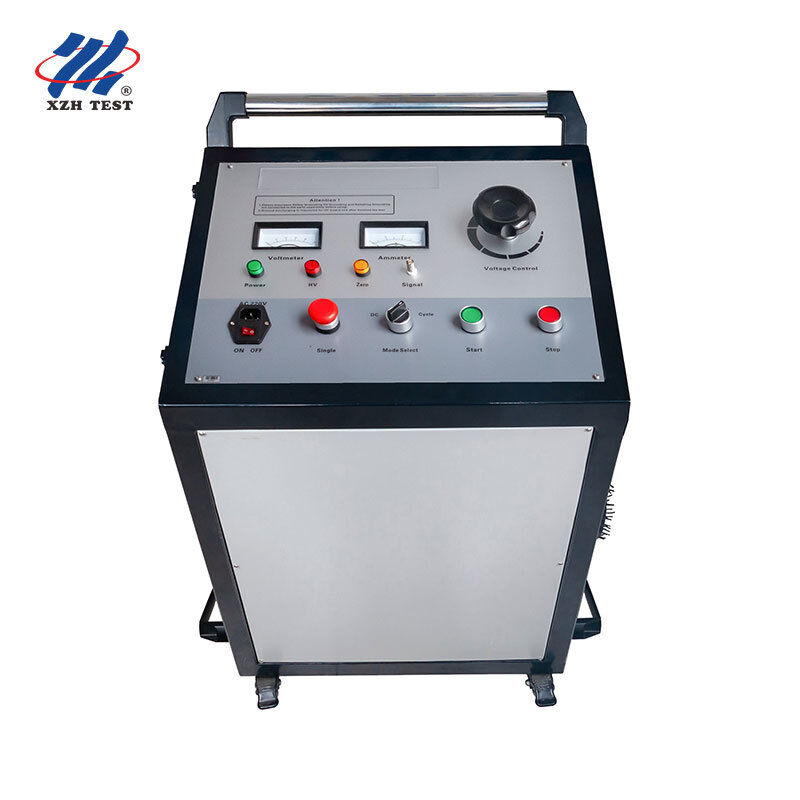

Wyposażony w wózek wysokonapięciowy generator napięć 4μF 2550J DC Impulse Tester dla wykonawców lokalizacji usterek kablowych XHHV535-4T

P: Jak działa generator impulsów wysokonapięciowych w wykrywaniu uszkodzeń kabli?

Generator impulsów rozładowuje impuls o wysokiej energii do uszkodzonego kabla, tworząc kontrolowany łuk wysokonapięciowy w punkcie uszkodzenia. Ten łuk generuje zarówno sygnał akustyczny (głośny dźwięk uderzenia wykrywalny przez mikrofony naziemne), jak i impuls elektromagnetyczny (wykrywalny przez odbiornik indukcyjny). Łącząc czasy przybycia sygnałów akustycznych i elektromagnetycznych, operatorzy mogą precyzyjnie zlokalizować dokładne miejsce uszkodzenia — technika znana jako synchronizacja akustyczno-magnetyczna.

P: Jaki zakres napięcia należy wybrać dla różnych typów kabli?

Wybór napięcia zazwyczaj opiera się na znamionowym napięciu roboczym kabla. Dla kabli niskiego napięcia (do 1kV) należy użyć zakresu 8kV lub 12kV. Dla kabli dystrybucyjnych średniego napięcia (6-15kV) odpowiedni jest zakres 16kV. Dla kabli przesyłowych wysokiego napięcia (35kV i powyżej) należy użyć zakresu 32kV. Zawsze należy zapoznać się ze specyfikacjami maksymalnego napięcia testowego producenta kabla i zapewnić zachowanie wszystkich odstępów bezpieczeństwa podczas pracy z wysokim napięciem.

P: Jakie środki ostrożności należy zachować podczas pracy generatora impulsów?

Testowanie generatora impulsów wysokonapięciowych wymaga ścisłych protokołów bezpieczeństwa. Zawsze należy upewnić się, że kabel jest całkowicie pozbawiony napięcia i odizolowany od wszystkich źródeł zasilania przed podłączeniem. Należy ustanowić strefę bezpieczeństwa o minimalnej odległości 5 metrów wokół obszaru testowego z tablicami ostrzegawczymi. Wszyscy pracownicy muszą nosić odpowiedni sprzęt ochrony osobistej, w tym odzież odporną na łuk elektryczny, rękawice izolacyjne HV i obuwie dielektryczne. Zintegrowane funkcje bezpieczeństwa — automatyczne rozładowanie po wyłączeniu zasilania, zatrzymanie awaryjne i blokada zerowego napięcia — zapewniają dodatkowe warstwy ochrony, ale nigdy nie powinny zastępować prawidłowych procedur bezpieczeństwa.

P: Jaka jest zaleta wielu poziomów energii (Dżuli) w tym urządzeniu?

Różne poziomy energii służą różnym celom diagnostycznym. Niskie ustawienia energii (np. 864J-1024J) są idealne do wstępnego potwierdzenia uszkodzenia i lokalizacji uszkodzeń o wysokiej rezystancji, gdzie nadmierna energia mogłaby pogorszyć uszkodzenie kabla. Średnia energia (1225J-2048J) zapewnia optymalną siłę sygnału akustycznego dla większości rutynowych lokalizacji uszkodzeń. Wysoka energia (2450J+) jest zarezerwowana dla bardzo długich kabli, scenariuszy głębokiego zakopania lub uszkodzeń o wysokiej impedancji, które wymagają silniejszego generowania łuku, aby wytworzyć wykrywalny sygnał akustyczny. Trzystopniowy wybór pozwala operatorom dopasować moc wyjściową do warunków terenowych.

P: Jaka gwarancja i wsparcie są wliczone w cenę tego generatora impulsów?

Standardowa 12-miesięczna gwarancja na wady produkcyjne z dożywotnim wsparciem technicznym. Certyfikat CE i ISO 9001:2015. Każda jednostka zawiera generator impulsów, kabel wyjściowy HV, kabel uziemiający, pręt rozładowujący, instrukcję obsługi i wytrzymały wózek z blokowanymi kółkami do bezpiecznego transportu. Instalacja na miejscu, uruchomienie i szkolenie operatorów w zakresie bezpieczeństwa są dostępne na życzenie. Części zamienne, w tym iskierniki, kondensatory i diody HV, są dostępne w magazynie do szybkiej wymiany.
