Generator impulsowy z potrójnym zabezpieczeniem automatycznym 12 µF 864 J dla wykonawców prac przy kablach SN/nn | XHHV512-12L

XHHV512-12L jest specjalnie zaprojektowany dla organizacji, w których bezpieczeństwo operatora i ochrona sprzętu są wymogami niepodlegającymi negocjacjom – przedsiębiorstw energetycznych z rygorystycznymi protokołami zgodności bezpieczeństwa, kontrahentów testujących, których technicy codziennie pracują w nieznanych warunkach terenowych, oraz zakładów przemysłowych, gdzie testowanie uszkodzeń kabli odbywa się w pobliżu krytycznego sprzętu produkcyjnego, który nie toleruje uszkodzeń ubocznych spowodowanych awarią sprzętu testującego.

Testowanie uszkodzeń kabli w terenie jest z natury operacją wysokiego ryzyka. Przebicie kabla może indukować przejściowe przepięcia, które wracają do sprzętu testującego. Utrzymujące się uszkodzenie o wysokiej rezystancji może spowodować stały pobór prądu. Ciągłe cykle impulsowe w gorący dzień mogą przekroczyć termiczne limity komponentów wewnętrznych. Większość generatorów impulsów polega na pojedynczym bezpieczniku do ochrony – XHHV512-12L wykorzystuje trzy niezależne, automatyczne obwody ochronne monitorujące jednocześnie prąd wyjściowy, napięcie wyjściowe i temperaturę wewnętrzną.

Unikalna zdolność, która odróżnia XHHV512-12L od mniej wytrzymałych przyrządów, to jego silna ochrona przed zwarciem umożliwiająca bezpośrednie zwarcie do ziemi. Podczas testowania uszkodzeń kabli pojawiają się scenariusze, w których ścieżka uszkodzenia ma impedancję bliską zeru – faktycznie jest to martwe zwarcie. Wiele generatorów impulsów ulegnie wyłączeniu lub uszkodzeniu w tych warunkach. XHHV512-12L jest zaprojektowany tak, aby tolerować bezpośrednie zwarcia wyjścia do ziemi bez uszkodzeń, zapewniając operatorom pewność agresywnego testowania, gdy warunki uszkodzenia tego wymagają.

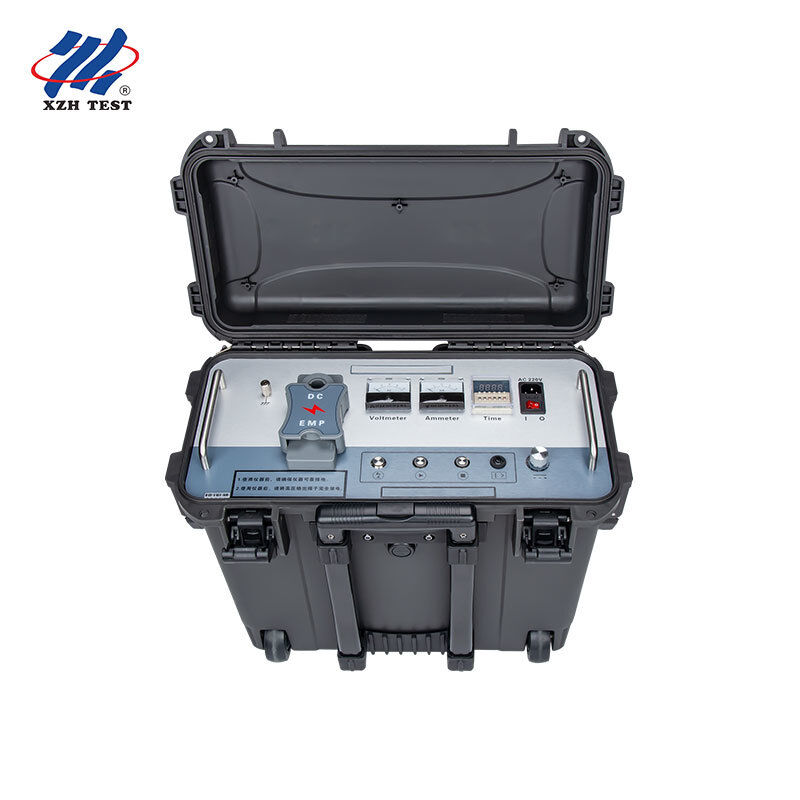

XHHV512-12L jest wyposażony w podwójne analogowe mierniki wskazówkowe klasy 1.5 (prądu i napięcia), które zapewniają wyraźne, intuicyjne wizualne informacje zwrotne w czasie rzeczywistym podczas procesu wyładowania impulsowego – kluczowa zaleta, której wyświetlacze cyfrowe nie mogą dorównać w przypadku przejściowych zdarzeń wysokiego napięcia:

• Miernik prądu: Wskazuje prąd po stronie WN w czasie rzeczywistym podczas wyładowania impulsowego – wzór wychylenia wskazówki ujawnia, czy uszkodzenie zostało całkowicie rozładowane, czy wymaga dodatkowych cykli impulsowych
• Miernik napięcia: Wyświetla napięcie ładowania kondensatora w czasie rzeczywistym – opadająca wskazówka podczas impulsu potwierdza transfer energii do punktu uszkodzenia z intuicyjną klarownością wizualną
• Dokładność klasy 1.5: Spełnia przemysłowe standardy pomiarowe – wystarczająca precyzja do pracy w terenie przy lokalizacji uszkodzeń, bez kruchości i kosztów metrologii cyfrowej klasy laboratoryjnej
• Informacja zwrotna o zakończeniu wyładowania: Powrót wskazówki miernika do zera zapewnia natychmiastowe, jednoznaczne potwierdzenie, że zgromadzona energia została całkowicie dostarczona – bez interpretacji odczytów cyfrowych lub wskaźników LED

XHHV512-12L integruje obwód ładowania i obwód wyładowania w jednej kompaktowej obudowie. Obwód ładowania próbkuje napięcie kabla WN i przekazuje je do obwodu sterowania regulacją napięcia – zapewniając, że kondensator magazynujący energię ładuje się do precyzyjnego poziomu napięcia wybranego przez operatora. Obwód wyładowania, wyzwalany przez mechanizm impulsowy, kieruje zgromadzoną energię z kondensatora 12µF przez sferę wyładowania wysokiego napięcia do zacisku wyjściowego – dostarczając szybko narastający impuls DC, który tworzy zarówno akustyczny huk, jak i przejściowe zjawisko elektromagnetyczne wymagane do wstępnej lokalizacji i precyzyjnego określenia uszkodzenia.

Ta zintegrowana architektura eliminuje kable połączeniowe, oddzielne banki kondensatorów i zewnętrzne przerwy sferyczne wymagane przez tradycyjne zestawy komponentowe – zmniejszając złożoność konfiguracji, minimalizując punkty połączeń, które mogą ulec awarii, i umożliwiając jednemu operatorowi wdrożenie i obsługę kompletnego systemu.
