Inteligentny lokalizator uszkodzeń kabli TDR do pomiaru odległości

Opis

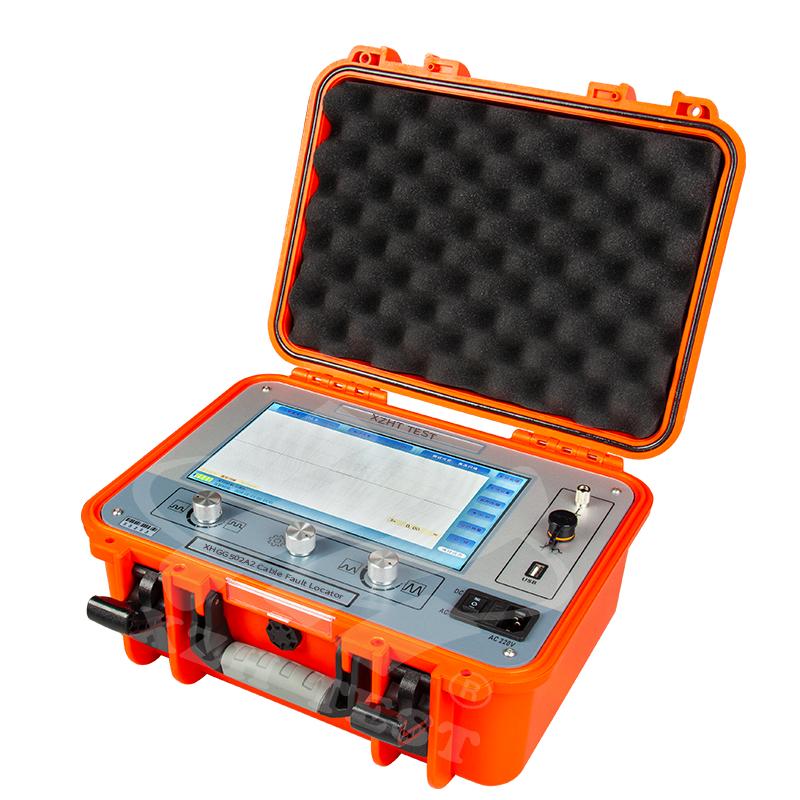

Ten lokalizator uszkodzeń kabli to specjalny instrument do pomiaru i analizy stanu oraz odległości uszkodzenia kabli energetycznych.

Z funkcją testowania prędkości fali w kablu, długości kabla i odległości uszkodzenia

Ten tester uszkodzeń kabli jest odpowiedni dla zwarć o niskiej rezystancji, zwarć, przerw w obwodzie i uszkodzeń rozłączeniowych kabli energetycznych, wysokiej częstotliwości kabli koncentrycznych, kabli oświetlenia ulicznego i zakopanych przewodów wykonanych z różnych materiałów o różnych przekrojach i mediach, a także upływów o wysokiej rezystancji i przeskoku o wysokiej rezystancji.

Cechy

Elementy instrumentu

• Tester uszkodzeń kabli: Urządzenie do testowania i analizy kabli za pomocą metody impulsu niskiego napięcia, metody przeskoku wysokiego napięcia i metody wielu impulsów (wymagany sprzęgacz);

• Sprzęgacz: Używany do metody wielu impulsów (opcjonalnie);

• Kabel wyjściowy (pojedynczy kabel Q 1,5 m): Łączy tester uszkodzeń kabli z testowanym kablem w metodzie testu impulsu niskiego napięcia;

• Kabel wejściowy (podwójny kabel Q 2 m): Łączy tester uszkodzeń kabli z samplerem dla metody przeskoku wysokiego napięcia;

• Sampler: Odbiera sygnał odbity z sygnału wysokiego napięcia do uziemienia próbkowania dla metody przeskoku wysokiego napięcia;

• Kabel zasilający (1,8 m): Kabel połączeniowy do ładowania testera uszkodzeń kabli;

• Kabel wysokiego napięcia sprzęgacza A (2 m): Łączy sprzęgacz z testowanym kablem dla metody wielu impulsów. Można go tylko włożyć i wyjąć, nie można go obracać ani skręcać;

• Kabel wysokiego napięcia sprzęgacza B (2 m): Łączy sprzęgacz ze źródłem sygnału impulsu wysokiego napięcia dla metody wielu impulsów. Można go tylko włożyć i wyjąć, nie można go obracać ani skręcać;

• Przewód uziemiający (2,5 m): Przewód uziemiający sprzęgacza;

• Kabel USB: Używany podczas importowania plików przebiegów do komputera.

Schemat okablowania w terenie dla metody wielu impulsów
