| Miejsce pochodzenia: | XI’AN ShanXi |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE |
| Numer modelu: | XHGG502A2 |
| Dokument: | B2720 LVD Certificate XZH T...nt.pdf |
Opis
Ten lokalizator uszkodzeń kabli jest specjalnym instrumentem do pomiaru i analizy stanu oraz odległości uszkodzenia kabli. Pomiar prędkości kabla, test długości kabla, test odległości uszkodzenia kabla.
Specyfikacja techniczna
|
Częstotliwość próbkowania |
80MHz |
|
Amplituda impulsu niskiego napięcia |
100V±15% |
|
Zakres pomiaru odległości |
≥65km |
|
Zakres testowye |
300m/1km/5km/25km/65km |
|
Szerokość impulsu |
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
|
Minimalna rozdzielczość |
0.1m |
|
Martwa strefa testowa |
≤20m |
|
Błąd pomiaru |
≤±(0.5%×L+1m), L to długość kabla |
|
Tryb zasilania |
ładowanie AC110V～240V, 50Hz/60Hz |
System posiada funkcję automatycznego pomiaru odległości
Interfejs próbkowania impulsu niskiego napięcia
Przebicie wysokiego napięcia(ICE) interfejs próbkowania

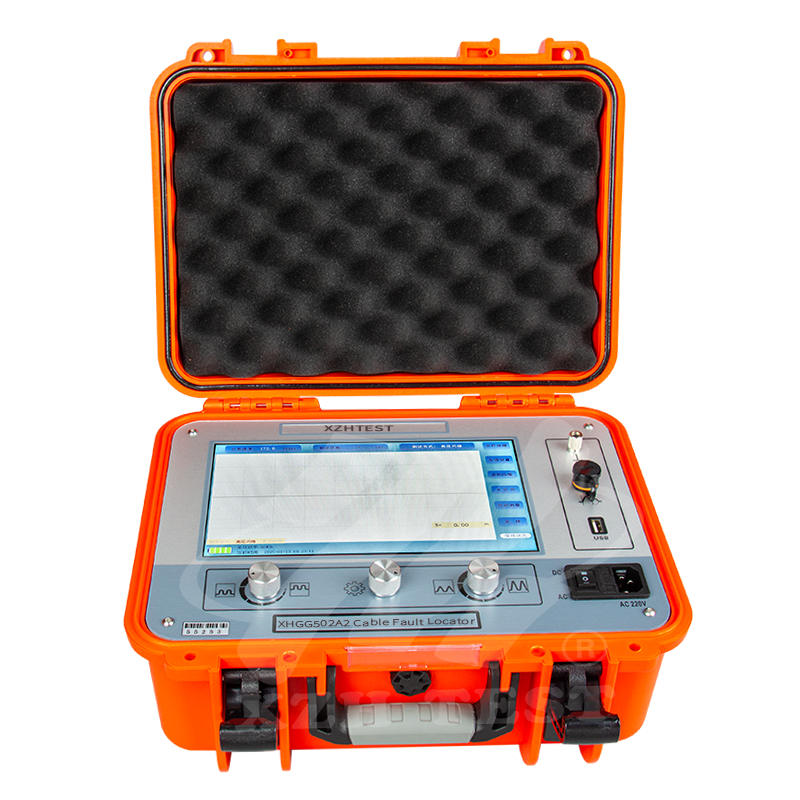

Wprowadzenie do interfejsu użytkownika
1. Wyświetlacz: 10,1-calowy, kolorowy wyświetlacz TFT z ekranem dotykowym;
2. Uziemienie: Zacisk uziemiający bezpieczeństwa;
3. Sygnał: Interfejs wyjściowy sygnału impulsowego metodą impulsu niskiego napięcia, sampler metodą przebicia wysokiego napięcia i interfejs wejściowy sygnału odbiorczego sprzęgacza metodą wieloimpulsową;
4. USB: Importowanie plików przebiegów do komputera za pośrednictwem komunikacji USB;
5. Gniazdo zasilania: Zasilanie robocze instrumentu, port połączeniowy AC 220V/port ładowania;
6. Bezpiecznik: Miejsce instalacji bezpiecznika dla systemu zasilania AC 220V;
7. Włącznik zasilania: Pozycja "I", używanie zasilania AC 220V do zasilania systemu;
Pozycja "II", używanie wewnętrznej baterii do zasilania systemu; gdy "Gniazdo zasilania" jest podłączone do zasilania AC 220V, bateria jest również ładowana;
Pozycja "O", wyłączanie zasilania systemu;
8. Amplituda: Dostosuj pokrętło amplitudy podczas pozyskiwania przebiegów, aby zmienić amplitudę pozyskanego przebiegu;
9. Pokrętło operacyjne: Pokrętło obrotowe do sterowania działaniem interfejsu systemu, obróć, aby wybrać i naciśnij, aby potwierdzić;
10. Przesunięcie: Podczas pozyskiwania przebiegów, dostosuj pokrętło przesunięcia, aby zmienić wysokość linii bazowej pozyskanego przebiegu.
