| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XZH Test |
| Orzecznictwo: | CE/ISO |
| Numer modelu: | XHHD530M |
XHHD530M
Opis
Ukryty wykrywacz usterek jest dedykowanym narzędziem dla sektorów związanych z energią, obszarów przemysłowych i górniczych oraz obszarów wiejskich do lokalizacji podłożowych kabli i wykrywania ich usterek.Identyfikuje kierunek kabla, położenie, głębokość zakopania i usterki (wycieki, pęknięcie rdzenia itp.), a także wykrywa nadziemne wodoodporne przewody/kable przy użyciu odpowiednich metod.
Przekaźnik
|
Panel nadajnika wyposażony jest w przełączniki "przełącznik mocy", "wskazanie mocy", "wybrany wyjście", "wysoki, średni, niski", "wskazanie wyjścia" i "miarówka K",a światło wskazujące wskazuje pozycję przełączania; "miarzenie wyjścia·KΩ" ma wspólny terminal wyjściowy, który jest przełączany przez przełączniki "oznaczanie wyjścia" i "miarzenie KΩ"; ustawić terminal wyjścia "wyjście 2";głowa metra kwadratowego wskazuje moc wyjściową i rezystancję KΩMoże sprawdzać, czy linia jest włączona, wyłączona, zmieszana i mierzyć wielkość odporności przecieku ziemi. |
|
|
Formularz sygnału wyjściowego |
okres impulsu 1.34±0.15mS. Szerokość 0.2±0.1mS okres przerywany 1.8±1S. |
|
Napięcie wyjściowe |
okres impulsu Up wysoki zakres większy niż 1000V, średni zakres większy niż 60V, niski zakres większy niż 30V. |
|
KΩpomiar |
Może sprawdzić wielkość linii bocznej włączonej, wyłączonej, mieszanej i grupy wycieków i określić charakter usterki. |
|
Terminal wyjściowy "wyjście 2" |
Może wytwarzać napięcie impulsowe 1-5A. |
|
Moc wyjściowa |
Pojemność impulsu większa niż 2,5 W (gdy odporność obciążenia wysokiego poziomu wynosi 80 K)Ω)). |
|
Zasilanie |
8.4V. |
Zasada i struktura instrumentu

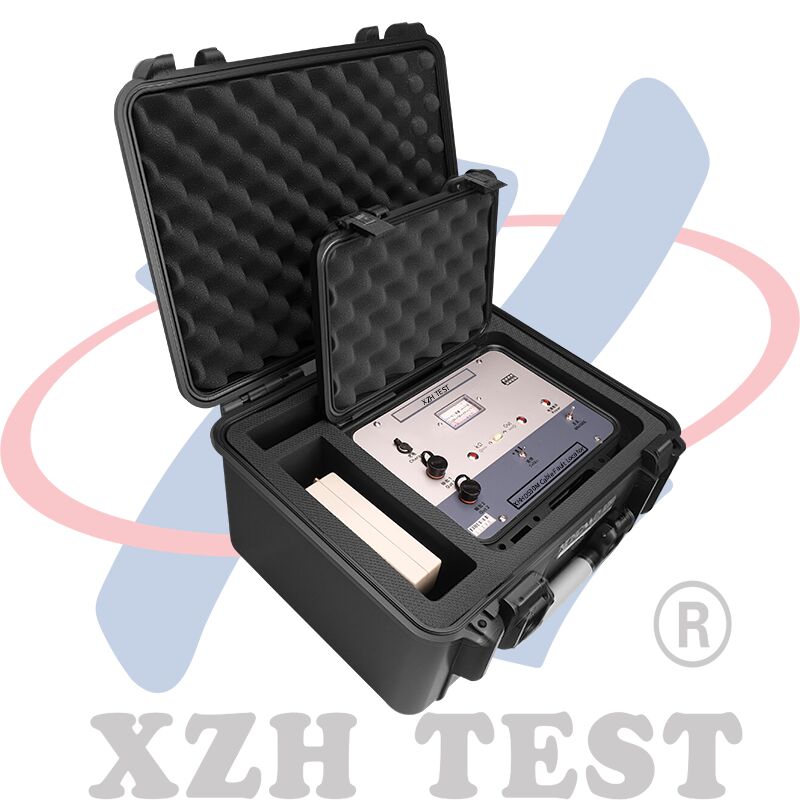

Instrument ten składa się z nadajnika, odbiornika, sondy i głowicy, pary wtyczek i wtyczek, przewodów łączących itp.
Nadajnik (1) Wynosi głównie sygnały impulsowe ciągłe, które są źródłem sygnału do wykrywania usterek. (2) kΩfunkcja, może wykrywać ciągłość, odłączenie, mieszanie i odporność na wycieki linii i określić charakter i rodzaj usterki. (3) "Wydatek 2"
Wykaz opakowań
|
Pozycja |
Nazwa |
Co to jest? |
|
1 |
Przekaźnik |
1 |
|
2 |
Odbiornik |
1 |
|
3 |
Proba |
1 |
|
4 |
Głowa sondy |
1 |
|
5 |
Wprowadzenie pręta ((czerwony czarny) |
2 |
|
6 |
Linie połączeń |
2 |
|
7 |
Ładowarka |
1 |
