Cyfrowe spalanie przez mostek w przypadku usterki kablowej w dużych przewodów wysokiego napięcia

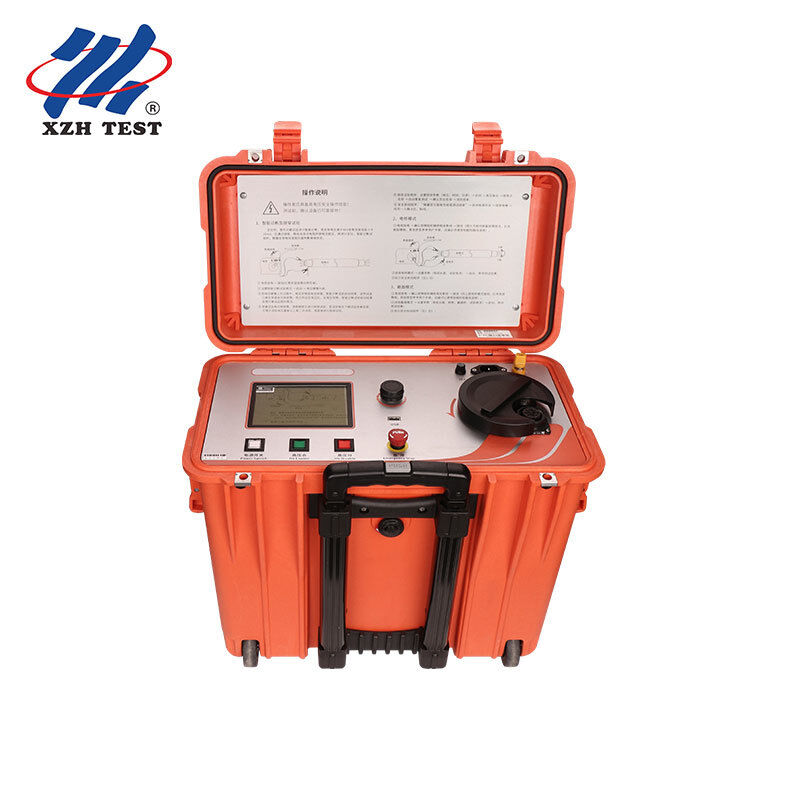

Cyfrowy mostek przepalający XHSC-60Q to wysokowydajny przyrząd do wstępnego lokalizowania uszkodzeń kabli, przeznaczony do kabli elektroenergetycznych wysokiego napięcia 60kV i poniżej. Zaprojektowany specjalnie do instalacji energii odnawialnej, infrastruktury krytycznej i przemysłowych sieci dystrybucji energii, dostarcza kontrolowany prąd przepalający do 600mA, aby przekształcić uszkodzenia o wysokiej rezystancji w uszkodzenia o niskiej rezystancji, które można zlokalizować — umożliwiając szybkie i precyzyjne wstępne lokalizowanie uszkodzeń na podziemnych kablach o dużym przekroju i długim dystansie.W przeciwieństwie do konwencjonalnych mostków przepalających przeznaczonych do ogólnych zastosowań w sieciach energetycznych, XHSC-60Q jest specjalnie zaprojektowany dla operatorów zarządzających wielkoskalowymi farmami słonecznymi, systemami zbierania energii wiatrowej, zasilaniem centrów danych i ciężkimi przemysłowymi sieciami kablowymi — gdzie przekroje kabli często przekraczają 400mm², a rezystancja uszkodzenia może osiągnąć dziesiątki kilo-ohmów.Grupa docelowa:

Zespoły ds. Operacji i Konserwacji na farmach fotowoltaicznych, elektrowniach wiatrowych, centrach danych, parkach przemysłowych i podstacjach energetycznych — gdzie minimalizacja przestojów w sieciach zakopanych kabli o dużej pojemności jest kluczowa dla ochrony przychodów.

• Szeroki zakres napięć: Wyjście regulowane w zakresie 0–60kV, pokrywające pełne spektrum wymagań diagnostycznych uszkodzeń kabli średniego i wysokiego napięcia.
• Inteligentne sterowanie cyfrowe: Regulacja oparta na mikroprocesorze z monitorowaniem napięcia/prądu w czasie rzeczywistym i automatycznymi blokadami bezpieczeństwa dla ochrony operatora.
• Kompaktowa, przenośna konstrukcja: Waży około 25 kg, wymiary 30 cm × 46 cm × 50 cm, łatwy do transportu w pojazdach serwisowych w terenie do wdrożenia na miejscu.
• Kompatybilny z generatorem: Zasilany standardowym generatorem przenośnym o mocy 2kW+, umożliwia pracę w odległych lokalizacjach z energią odnawialną bez dostępu do sieci.
• Certyfikat CE: Spełnia europejskie normy bezpieczeństwa i kompatybilności elektromagnetycznej dla profesjonalnego sprzętu do testowania elektrycznego.
• Specyfikacje techniczneParametr

• Elektrownie wiatrowe: Diagnostyka kabli średniego napięcia między-zespołowych i eksportowych w instalacjach lądowych i morskich elektrowni wiatrowych.
• Centra danych: Testowanie integralności krytycznych kabli zasilających w celu zapobiegania nieplanowanym przestojom w redundantnych ścieżkach zasilania.
• Parki przemysłowe i kopalnie: Lokalizacja uszkodzeń zakopanych kabli o dużym przekroju w ciężkich warunkach przemysłowych i wydobywczych.
• Podstacje energetyczne: Wstępna lokalizacja uszkodzeń o wysokiej rezystancji na kablach dystrybucyjnych 10kV–35kV.
• Jak to działaXHSC-60Q działa na zasadzie przepalania: kontrolowane wyjście prądu stałego wysokiego napięcia jest przykładane do uszkodzonego kabla, stopniowo podgrzewając i karbonizując punkt uszkodzenia. Proces ten zmniejsza rezystancję uszkodzenia z potencjalnie setek kilo-ohmów do kilku omów lub mniej. Po przekształceniu uszkodzenia w stan o niskiej rezystancji, standardowe metody TDR (Time Domain Reflectometry) lub metody prądu impulsowego mogą być użyte do precyzyjnego pomiaru odległości do uszkodzenia — znacznie poprawiając dokładność wstępnej lokalizacji i skracając czas wykopów.
