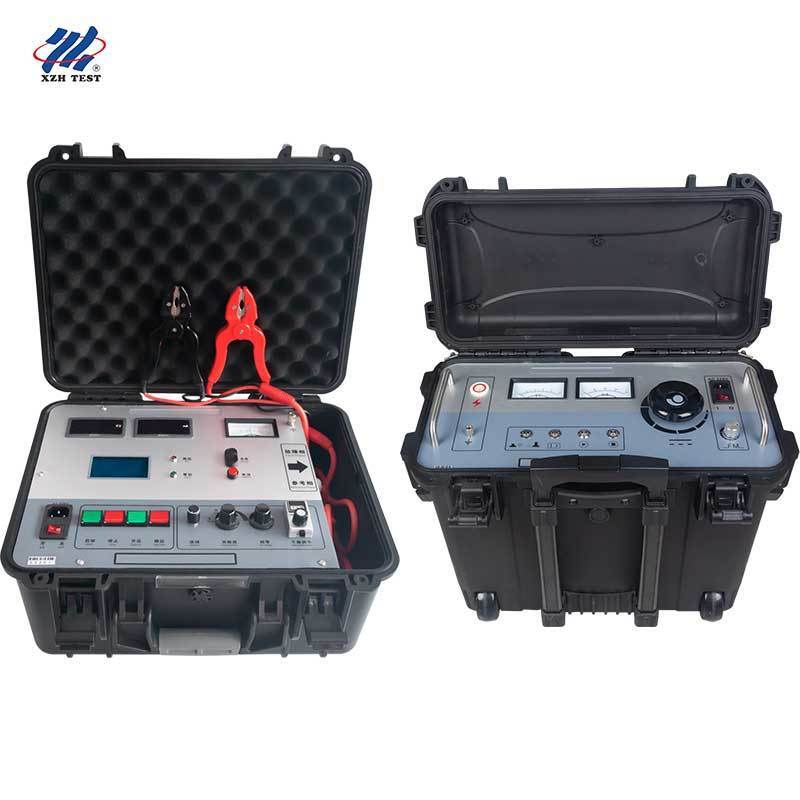

Lokalizator uszkodzeń powłoki kabla o wysokiej czułości z galwanometrycznym mostkiem równoważącym Wyjście 10 kV umożliwiające precyzyjne wykrywanie uszkodzeń

Name: Lokalizator uszkodzeń powłoki kabla o wysokiej czułości z galwanometrycznym mostkiem równoważącym Wyjście 10 kV umożliwiające precyzyjne wykrywanie uszkodzeń
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521B+XHHD523L
Price: 15500 USD
Availability: InStock

Szczegóły produktu:

Place of Origin:	China
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE/ISO
Model Number:	XHHG521B+XHHD523L

Szczegółowe informacje

Place of Origin:

China

Nazwa handlowa:

XZH TEST

Orzecznictwo:

CE/ISO

Model Number:

XHHG521B+XHHD523L

Podkreślić:

High Light

Podkreślić:

Wykrycie mostów równowagi galwanometrycznych

Wykrywacz usterek o wysokiej czułości 10 kV

Badanie kabli z obszaru ślepego

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

Możliwość Supply:

2000 sztuk rocznie

Opis produktu

XHHG521B System mostów równowagi galwanometrycznej

W sprawieXHHG521Bjest precyzyjnym urządzeniem wykrywającym usterki obudowy kabla opartym na zasadzie mostka MURRAY, wyposażonym w wzmacniacz o wysokiej czułości i układ galwanometryczny wskazujący równowagę,zapewnia wyjątkową dokładność w lokalizacji punktów awarii o wysokiej odporności w kablach zasilania.

Główne cechy obejmują napięcie bezobciążeniowe 5000V o pojemności prądu krótkoobiegu 100mA,specjalny podwójny rdzeniowy wysokonapięciowy kable gumowy z pomiarami rezystancji na czterech końcach w celu wyeliminowania błędów ołowiuMetodę galwanometrycznej równowagi całkowicie eliminuje ślepe strefy, co czyni ją idealną w przypadku krótkich kabli i usterek w pobliżu końcówka kabla..

Zasada mostka MURRAY z równowagą galwanometryczną o dokładności pozycjonowania ± 0,1%·L± 1 m
napięcie 5000 V bez obciążenia z prądem zwarcia 100 mA do wyzwań związanych z usterkami wysokiego oporu
Zwiększacz wysokiej czułości z galwanometrem dla precyzyjnego wykrywania punktu równowagi
Pomiar oporu czteroprzewodowego eliminuje błędy oporu ołowiu i kontaktu
Zintegrowane automatyczne obliczenie odległości uszkodzenia za pomocą wejścia długości kabla
Obszar niewidomy zerowy: skuteczny dla krótkich kabli i uszkodzeń w pobliżu końca

XHHD523L High-Voltage Cable Sheath Fault Pinpoint Locator

W sprawieXHHD523Ljest profesjonalnym urządzeniem wysokonapięciowym przeznaczonym do szybkiego i dokładnego lokalizowania usterek obudowy kablowej.Z wydajnością fali kwadratowej regulowanej 0 ~ 10 kV i prądem wyjściowym do 200 mA przy mocy 2 kVA, jest w pełni zgodny ze standardami GB50150-2006 dotyczącymi testowania obudowy zewnętrznej kabla.

Wykorzystuje szeroki zakres regulacji częstotliwości od 0,2 Hz do 5 Hz, przełączanie jednego przycisku między trybami wskazywania i testowania napięcia i zerową ochronę dla bezpiecznej pracy.Czułość odbiornika jest w pełni regulowana w celu optymalizacji wykrywania sygnału w różnych warunkach pola i głębokości zakopania kabla.

0 ~ 10 kV regulowane napięcie wyjściowe do wszechstronnych badań na wszystkich poziomach napięcia kabli
Prąd wyjściowy 0~200mA przy mocy 2kVA dla wymagających scenariuszy awarii
Częstotliwość regulowana od 0,2 Hz do 5 Hz dla optymalnej penetracji sygnału
Jednopętnowe przełączanie pomiędzy trybem wskazywania szpilki a trybem prądu stałego wytrzymać badania napięcia
Całkowicie regulowana czułość odbiornika w różnych warunkach pola
Zintegrowana ochrona zerowa i zabezpieczenia przed prądem

Specyfikacje techniczne układu łączonego

Parametry	Specyfikacja
Model	XHHG521B + XHHD523L
Napięcie wejściowe	AC 220V (± 10%), 50Hz (± 2Hz)
Napięcie wyjściowe	0 ~ 10 kV (regulowalne)
Prąd wyjściowy	0 ~ 200 mA
Pojemność produkcji	2 kVA
Dostosowanie częstotliwości	0.2Hz ~ 5Hz
Dokładność pozycjonowania	±(0,1%·L±1) m
Wymiary (L×W×H)	540 × 310 × 460 mm
Waga	35 kg
Zapewnienie baterii	Akumulatory 9V (wbudowane)

Kluczowe zastosowania

Wykrywanie punktów awarii o wysokiej odporności w układanych kablach, zwłaszcza błędów liniowych o wysokiej odporności w połączeniach pośrednich kabla
Identyfikacja punktów awarii typu flashover z utrzymaniem stabilnego prądu poprzez źródło stałego prądu
Wykrywanie wad izolacyjnych o niskim oporze, które nie zostały jeszcze uszkodzone pod napięciem roboczym
Odpowiednie do badań zewnętrznej osłony kabli wysokonapięciowych i ultrawysokonapięciowych o napięciu 10kV-500kV z pojedynczym rdzeniem i trójrodzeniem

Częste pytania

P1: Jakie są różnice między XHHG521B a XHHD523L?

XHHG521B to precyzyjna jednostka mostkowa, która wykorzystuje zasadę mostu MURRAY z wskazaniem galwanometru do wysoko dokładnego pomiaru odległości uszkodzenia (± 0,1%·L± 1 m).XHHD523L jest wysokonapięciowym wyjściem i jednostką lokalizacyjną, która zapewnia 0 ~ 10 kV regulowanego wyjścia z 0.2~5Hz częstotliwości dla lokalizacji błędów w terenie i badań napięcia stałego.

P2: Co czyni metodę mostów równowagi galwanometrycznej lepszą?

Galwanometryczny mostek równowagi zapewnia niezwykle wysoką wrażliwość w wykrywaniu punktów awarii o wysokim oporze, z którymi borykają się inne metody.Ma zero stref ślepych w przeciwieństwie do metod odbicia fal, które nie działają na krótkich kablach i w pobliżu końcówka kablaPomiar na czterech terminach eliminuje błędy w oporze ołowiowym, a automatyczne obliczenia za pośrednictwem wyświetlacza 12806 znacznie skracają czas badania.

P3: Jakie rodzaje usterek kablowych może wykryć ten system łączony?

System obsługuje trzy podstawowe typy usterek: (1) punkty awarii o wysokiej odporności w połączeniach pośrednich kabla;(2) awarie typu flashover, w których źródło stałego prądu utrzymuje stabilne warunki łuku; oraz (3) defekty izolacji o niskim oporowaniu wykryte przez megohmmeter, które nie zostały jeszcze całkowicie uszkodzone, umożliwiające konserwację zapobiegawczą.

P4: Czy system ten może wykonywać zarówno wskazywanie szpilki, jak i przetrwać badania napięcia?

- Tak, to prawda. The XHHD523L unit includes a one-button toggle between pin-pointing mode (using square wave step voltage method for precise fault location) and DC withstand voltage testing mode (performing 5kV-10kV 1-minute tests per GB50150-2006 standards)W ten sposób eliminuje się konieczność stosowania dwóch oddzielnych instrumentów.

O XZH TEST

XZH TEST jest profesjonalnym producentem specjalizującym się w wykrywaniu usterek kabli i rozwiązaniach diagnostycznych dla przedsiębiorstw energetycznych, wykonawców elektrycznych i klientów przemysłowych na całym świecie.Z zaawansowanymi technologiami, w tym analizą mostu Murray, systemy mostów równowagi galwanometrycznej, TDR i inteligentne systemy lokalizacji usterek, XZH TEST dostarcza niezawodny sprzęt do szybszego lokalizowania usterek kabli i zwiększenia niezawodności sieci.

Skontaktuj się z nami już dziś, aby uzyskać rozwiązanie dostosowane do Twoich wymagań w zakresie konserwacji kabli.
