System lokalizacji usterek kabli przenośnych o napięciu 35 kV i poniżej dla kabli zasilania z głównymi usterkami izolacyjnymi

The XZH TEST 35kV and Below Portable Cable Fault Location System (Model XHHV535-4TSB + XHDD503E) is a fully integrated diagnostic solution engineered for power cable networks operating at voltage levels up to 35 kVSystem łączy w sobie lokalizator usterek w kablu TDR o częstotliwości 400 MHz z zaawansowanym wskaźnikiem synchronizacji akustyczno-magnetycznej i wysokonapięciowym generatorem impulsowym 2048J w skoordynowanej platformie pola.Wyposażenie do urządzeń do napędzania powietrza, wykonawców elektrotechnicznych i zespołów serwisowania przemysłowego,obejmuje cały przepływ pracy w zakresie lokalizacji usterek od badań izolacji i wstępnej lokalizacji poprzez precyzyjne określenie miejsca do weryfikacji po naprawie dostarczanie 0Rozstrzygnięcie przedlokalizacji wynosi 0,07 m i dokładność ostatecznego wskazywania wynosi ≤ 0,1 m na długościach kabli o długości 120 km lub większej.

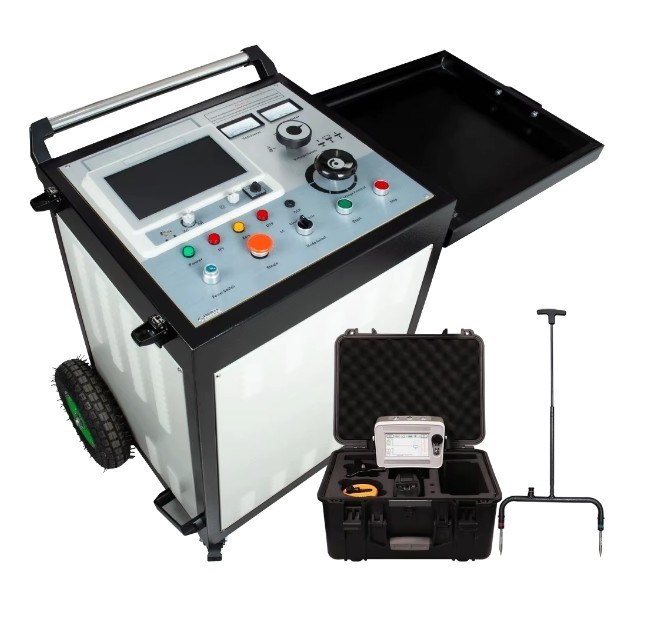

1XHHV535-4TSB

Zintegrowany sterownik TDR i źródło energii nadwyżkowej 2048J

Podstawowa jednostka sterująca integruje 400 MHz TDR pre-locator wbudowany z wbudowanym 3-mianowym generatorem impulsu wysokiego napięcia w jednym przenośnym pakiecie.Pre-locator posiada interfejs na ekranie dotykowym, jednoczponowy mikrokontroler centralizowane sterowanie, i wbudowany 10,4 Ah bateria litowa zapewnia 5 godzin pracy w terenie.Niezależny, odizolowany system zasilania zapobiega zakłóceniom podczas impulsowego rozładowaniaZintegrowany generator impulsowy HV dostarcza 02048 J na trzech poziomach napięcia (8 kV / 16 kV / 32 kV) z automatycznym 4-sekundowym cyklem napięcia i ręcznym przełączeniem.Odpowiednie do niskich oporów, usterki krótkofalowe, otwarte, wycieki wysokiego oporu i błyskawiczne usterki we wszystkich typach kabli do 35 kV.

• Częstotliwość pobierania próbek:1 MHz 400 MHz
• Zakres działania:≥ 120 km (10 zakresów do wyboru)
• Minimalna rozdzielczość:0.07 m.Ślepa strefa:≤ 10 m
• napięcie napięcia:0 ′8 kV / 0 ′16 kV / 0 ′32 kV (3 biegów)
• Energia rozładowania:2048 J.Przesilenie:2 KVA
• Akumulator:10.4 Ah Li-ion, ~ 2 h ładowania, 5 h czasu pracy
• Poziom:≤ 120 kg.Temperatura:-20°C ️ +50°C

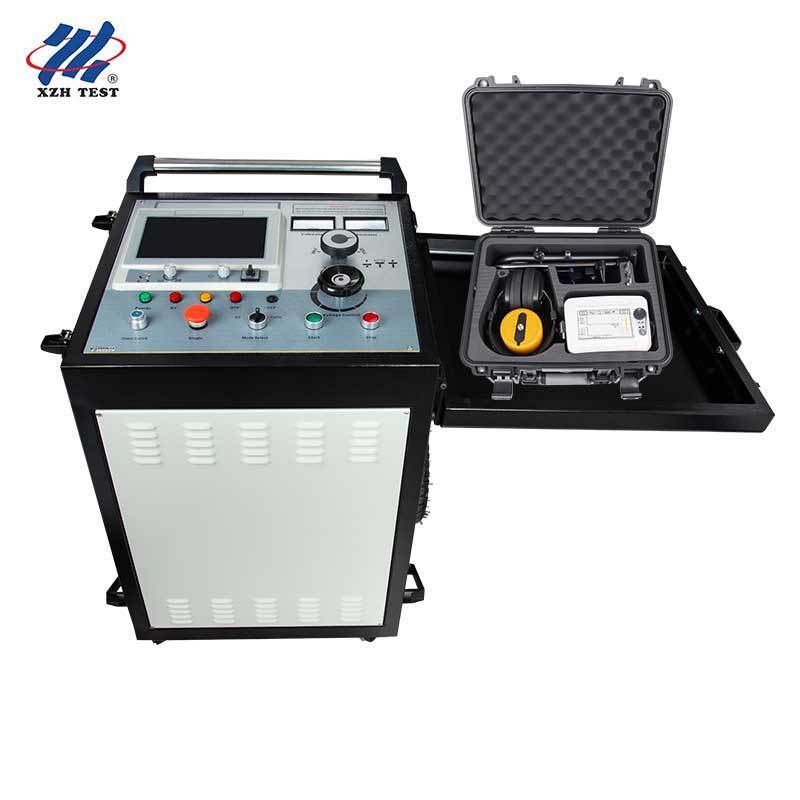

2. XHDD503E Cable Fault Pinpointer

Akustyczno-magnetyczna synchronizacja ≤0,1 m Dokładność

Profesjonalny cyfrowy wskaźnik z wykorzystaniem synchronizacji akustyczno-magnetycznej dla precyzyjnej lokalizacji usterek.fale dźwiękoweDedykowana sonda rejestruje te sygnały.i jednostka gospodarza inteligentnie przetwarza i wyświetla różnicę czasu akustyczno-magnetycznego w czasie rzeczywistymOferując cztery wybieralne tryby filtracji (all-pass, low-pass, high-pass, band-pass) i 16-stopniowy wzrost mocy wyjściowej (0-112 dB), dostosowuje się do różnych środowisk pola.Operator identyfikuje dokładną lokalizację usterki.1 m bezpośrednio nad kablem poprzez wyraźne kierowanie wizualne i dźwiękowe.

• Dokładność pozycji:≤ 0,1 m.Napięcie stopniowe:≤ 0,5 m.Ścieżka:≤ 0,5 m
• Tryby filtrowania:Wszystkie przejścia (100~1600 Hz), niskie przejścia (100~300 Hz), wysokie przejścia (160~1600 Hz), przejście pasmowe (200~600 Hz)
• Zyski produkcyjne:16 poziomów.Impedans:350 Ω
• Dostosowanie kanału:8 poziomów dla dźwięku, magnesu i napięcia
• Akumulator:4×18650 litu, >8 h w stanie gotowości
• Wymiary:428L x 350W x 230H mm.Poziom:7 kg
• Temperatura:-25°C ∙ +65°C.wilgotność:≤ 90%

1. Badanie izolacji kabli i charakterystyka usterekPrzeprowadzenie wstępnych pomiarów odporności izolacyjnej w celu potwierdzenia obecności usterki i określenia rodzaju usterki: niskiej odporności, wysokiej odporności, zwarcia, otwarcia lub przebłysku.
2. Wymagania w odniesieniu do urządzeń, w których występuje awariaPodłącz zintegrowany lokalizator TDR i wybierz optymalną metodę badania w oparciu o charakterystykę usterki.Automatyczne wychwytywanie formy fali identyfikuje odległość usterki w ciągu kilku sekund w zakresie ≥ 120 km.
3. Pojawianie impulsu napięcia (podzespoł HV XHHV535-4TSB)Wykorzystuje się okresowe przepływy wysokiego napięcia na wybranym poziomie napięcia w celu wytworzenia rozładowania błyskawicznego w punkcie awarii.Automatyczny 4-sekundowy cykl zapewnia spójne wytwarzanie sygnału akustycznego i elektromagnetycznego dla wskaźnika.
4. Wykrywanie i oznakowanie trasŚledź ścieżkę kabli na powierzchni ziemi za pomocą wykrywania sygnału elektromagnetycznego i oznacz trasę, aby poprowadzić fazę lokalizacji.
5. Dokładna lokalizacja (XHDD503E)Idź po oznaczonym kanale z akustyczno-magnetycznym wskaźnikiem.Monitor 4 wyświetla równoczesny różnicę czasu punkt, w którym opóźnienie czasu akustyczno-magnetycznego zbliża się do zera jest bezpośrednio nad usterką, w zakresie ≤ 0,1 m.
6. Naprawa i weryfikacja kabliDokładnie wykopać w oznaczonym punkcie, naprawić kabel i zweryfikować przywrócenie funkcji z końcowym testem izolacji w celu potwierdzenia integralności eksploatacyjnej.
