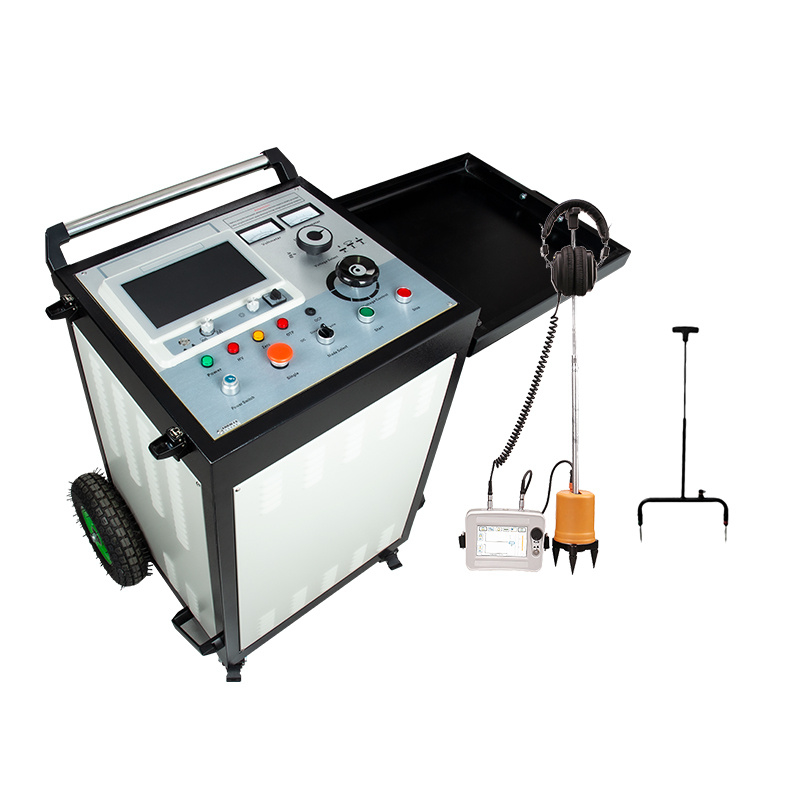

Przenośny lokalizator usterek kabli TDR z ekranem dotykowym 10.1

Przenośna jednostka gotowa na zewnątrz z czterema kółkami, IP43

Bardzo łatwe w użyciu "turn&click" single

interfejs przycisku obrotowego

Energia napięcia/przesunięcia 2,048

Joule badania prądu stałego/przesilenie/pęknięcie do 32 kV, spalanie do 32 kV Moc robocza 2000VA Metody przeniesienia: ARC Multishot, ICE i DECAY,impuls niskiego napięcia Wbudowane układy bezpieczeństwa do monitorowania połączenia ziemskiego (F-Ohm) i monitorowania potencjału dotykowego (F-Voltage)

Cechy

• 10,1-calowy pełnokolorowy ekran dotykowy TFT;

• System wbudowany, bezpieczny, stabilny, prosty tryb wyświetlania i działania;

• z funkcją badania prędkości fali kabla, długości kabla i odległości usterki;

• Całkowicie automatyczne ciągłe pobieranie próbek, przechwytywanie formy fali w każdej chwili, terminowo i precyzyjnie.

• Z automatycznym ustawieniem zakresu badania, automatyczną analizą kształtu fali i wyświetleniem odległości badania.

• Pełne chińskie menu, przycisk dotykowy i kodowanie dwa tryby działania, proste, szybkie i niezawodne.

• Dzięki zastosowaniu metody impulsowej niskiego napięcia, metody flashover wysokiego napięcia, technologii testowej wielokrotnego impulsu (8 razy), wyświetlacz formy fali jest płynny i łatwy do odczytania.

• W przypadku zastosowania metody wielokrotnych impulsów jest ona stosowana z sprzęgaczem impulsowym do wyświetlania 8 grup porównań form fal wysokiego i niskiego napięcia, co jest wygodne dla automatycznej odległości badania,ręczna analiza i pomiar odległości.

• Instrument posiada potężne możliwości przetwarzania danych, co jest wygodne dla użytkowników w zarządzaniu i archiwizacji plików fal.

• Ma ogromną funkcję przechowywania fal testowych: testowane na miejscu fale mogą być wygodnie przechowywane w przyrodzie w kolejności określonej w chińskich przepisach dotyczących nazw,Tak, że mogą być powołane do obserwacji i analizy w dowolnym momencie; może przechowywać ponad 8 000 rekordów fali impulsowej niskiego napięcia i fal fal błyskawicznych wysokiego napięcia oraz ponad 250 rekordów fali impulsowej wielokrotności.Pliki form fal mogą być importowane do oprogramowania komputerowego do zarządzania i analizy za pomocą komunikacji USB.

• Ultrawysoka jasność, jasność podświetlenia LED do 280 nit, rozdzielczość 1024*600, łatwe w obsłudze w bezpośrednim świetle słonecznym.

• Wbudowany akumulator litowy o dużej pojemności, obsługuje szybkie ładowanie i może być testowany w środowisku bez zasilania.

Parametry techniczne

Funkcja systemu

1.Użyj prądu stałego lub impulsu wysokiego napięcia, aby punkt uszkodzenia kabla błyskał i rozładować

2Wykorzystanie zasady odbicia fal ruchomych do dokonania przybliżonego pomiaru wszystkich rodzajów wad izolacji głównej kabli

3. Użyj metody synchronizacji akustycznej i magnetycznej do dokonania precyzyjnego pomiaru wszystkich rodzajów głównych usterek izolacyjnych kabli

I, wysokonapięciowy generator.

V Kable testowe

Metody przeniesienia ARC Multishot:Metoda odbicia łukowego nakłada i porównuje ślad odniesienia niskiego napięcia i ślad usterki wysokiego napięcia przechwycony przez rozładowanie kondensatora przez indukcyjny filtr (typ cewki).

Wykrywa się 8 pomiarów porównawczych na strzał ARM (funkcja MultiShot), a wyniki są automatycznie oceniane.metoda Prądu impulsowego lub Prędkości impulsowej mierzy bieżący składnik fali podróżującej, Ta technika jest odpowiednia dla długich kabli i kabli PILC.

DECAY: po błędnym zapaleniu za pośrednictwem źródła prądu stałego HV metoda DECAY mierzy składnik napięcia fali podróżnej.Kable przesyłowe HV i usterki o bardzo wysokim napięciu awaryjnym.

IFL: Intermitent Fault Locating; w celu znalezienia intermitentnych usterek z tymczasowo zmieniającymi się cechami, jak często występują w systemach oświetlenia ulicznego.
