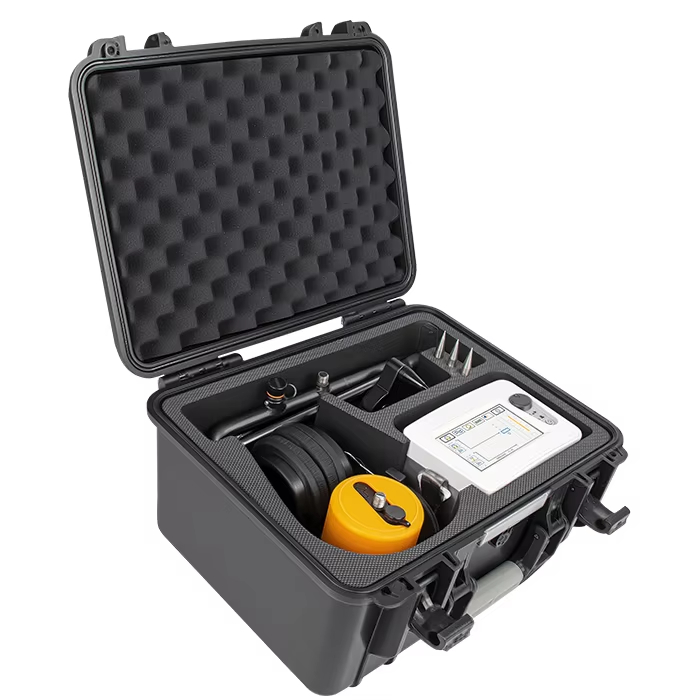

XHDD503E Lokalizator uszkodzeń kabli z synchronizacją akustyczno-magnetyczną do kabli podziemnych

Lokalizator uszkodzeń kabli wykorzystuje wibracje i zasady indukcji elektromagnetycznej do określania konkretnych lokalizacji uszkodzeń kabli. Generator impulsów wysokiego napięcia powoduje przeskoki iskrowe w punkcie uszkodzenia, generując zjawiska fizyczne, które są wykrywane przez specjalną sondę instrumentu, wzmacniane, przetwarzane i wyświetlane w celu precyzyjnego lokalizowania uszkodzeń za pomocą wizualnych i słuchowych informacji zwrotnych.

To urządzenie nadaje się do lokalizowania różnych uszkodzeń kabli, w tym niskiej rezystancji, zwarć, przerw, rozłączeń, wycieków o wysokiej rezystancji i uszkodzeń przeskoku iskrowego w kablach zasilających, wysokiej częstotliwości kablach koncentrycznych, kablach oświetlenia ulicznego i zakopanych przewodach z różnych materiałów i przekrojów.

• 5-calowy, dotykowy wyświetlacz LCD o wysokiej jasności zapewnia widoczność w świetle słonecznym
• 4 tryby testowania: standardowy, ulepszony, redukcja szumów i dostosowany
• 4 funkcje pozycjonowania: synchronizacja akustyczno-magnetyczna, czysty akustyczny, czysty magnetyczny i napięcie krokowe
• Technologia redukcji szumów tła z wieloma opcjami filtrowania
• Wyposażony w funkcje BNR i wyciszania
• Możliwość wskazywania odchylenia ścieżki
• Wielowarstwowe czujniki sygnału izolacji fizycznej z klasą wodoodporności IP65
• Wbudowany akumulator litowy o dużej pojemności z długim czasem czuwania i szybką ładowarką
• Kompaktowa, lekka konstrukcja z prostym interfejsem użytkownika

Ta wysoce precyzyjna metoda łączy tradycyjny pomiar akustyczny z detekcją sygnału elektromagnetycznego. Kiedy w punkcie uszkodzenia następuje wyładowanie wysokiego napięcia, instrument wykrywa zarówno dźwięk, jak i sygnały elektromagnetyczne, wykorzystując różnicę czasu do określenia lokalizacji uszkodzenia, gdzie różnica czasu jest najmniejsza.

Stosowana głównie do uszkodzeń o wysokiej rezystancji i przeskoku iskrowego, metoda ta konwertuje sygnały akustyczne z punktu wyładowania na sygnały elektryczne, które są wzmacniane, filtrowane i wyświetlane. Punkt o największej intensywności dźwięku wskazuje lokalizację uszkodzenia.

Metoda ta określa ścieżkę kabla i lokalizacje uszkodzeń poprzez wykrywanie charakterystyk sygnału impulsowego za pomocą cewki indukcyjnej. Odchylenia w charakterystykach sygnału impulsowego wskazują punkty uszkodzeń.

W przypadku uszkodzeń uziemienia kabla zakopanego, metoda ta wykorzystuje pomiary różnicy potencjałów. Przesuwając dwa punkty testowe (A i B) wzdłuż ścieżki kabla, punkt uszkodzenia jest identyfikowany tam, gdzie różnica potencjałów staje się zerowa lub zmienia polaryzację.
