XHGG502A2
Opis

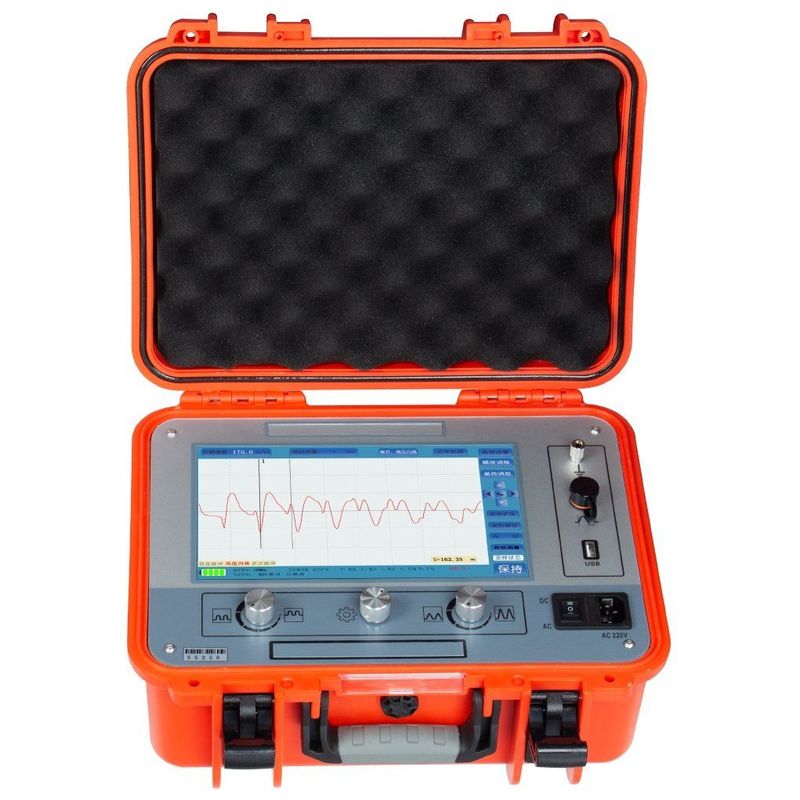

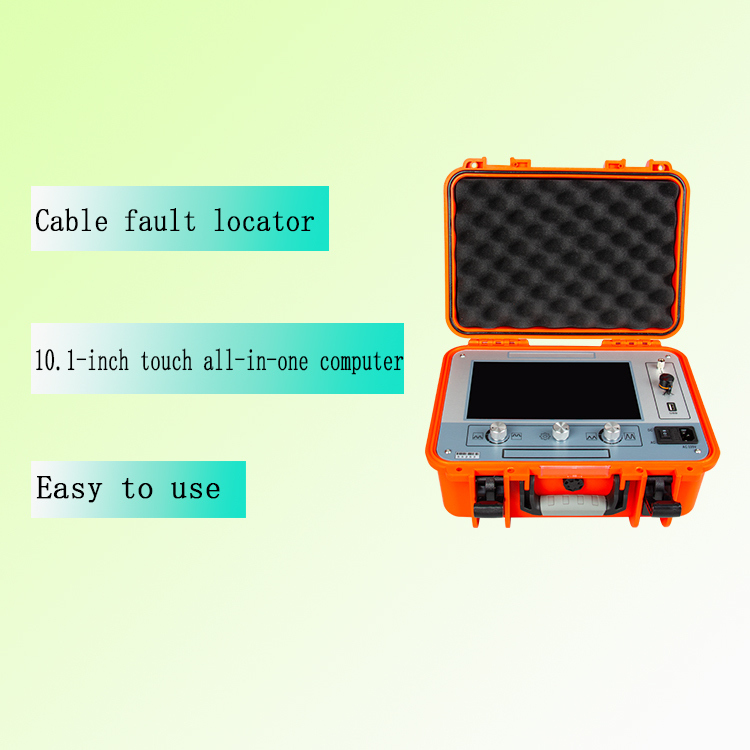

Tester usterek kablowych przyjmuje 10,1-calowy komputer zintegrowany dotykowo, prosty interfejs oprogramowania operacyjnego, układy i układy zintegrowane klasy przemysłowej,i wbudowany akumulator litowo-jonowy o dużej pojemności, który jest stabilny, niezawodny i łatwy w obsłudze.
Ten tester usterek kabli jest specjalnym instrumentem do pomiaru i analizy stanu i odległości usterek kabli zasilania.Ten tester błędów kablowych wykorzystuje połączenie nowoczesnej technologii elektronicznej i technologii komputerowej do osiągnięcia filtrowania sygnału, pozyskiwanie, przetwarzanie danych, wyświetlanie graficzne i analiza graficzna.
Ten tester usterek kablowych jest odpowiedni do nisko odpornych, zwartych, otwartych obwodów i usterek odłączania kabli zasilania, kabli koaksjalnych o wysokiej częstotliwości, kabli oświetlenia ulicznego,i przewody zakopane wykonane z różnych materiałów o różnych przekrojach i nośnikach, a także wycieków o wysokiej odporności i flashoverów o wysokiej odporności.1 Wymogi dotyczące przeciwdziałania zakłóceniom dla urządzeń badawczych stosowanych w zakładach przemysłowych", "DL/T 849.1-2019 Ogólne warunki techniczne dla specjalnych testerów urządzeń energetycznych Część 1: Flash tester usterek kablowych",Wymagania normy "JJF1042-2020" "Specifikacje kalibracyjne dla testerów usterek kablowych".
Tryb pracy: TDR ((puls niskiego napięcia), flashover ((ICE ((prąd impulsowy) /decay) wysokiego napięcia
Cechy
• 10,1-calowy kolorowy wyświetlacz dotykowy TFT;
• system wbudowany, bezpieczny, stabilny i prosty tryb wyświetlania i działania;
• z funkcją badania prędkości fali kabla, długości kabla i odległości usterki;
• Całkowicie automatyczne ciągłe pobieranie próbek, przechwytywanie formy fali w każdej chwili, terminowo i precyzyjnie.
• wyposażony w automatyczne ustawianie zakresu badania, automatyczną analizę kształtu fali i wyświetlenie odległości badania.
• Pełne menu w języku angielskim, dwa sposoby działania przycisków dotykowych i kodowanych, proste, szybkie i niezawodne.
• Wyposażony w technologię badawczą metody impulsowej niskiego napięcia, metody flashover wysokiego napięcia, wyświetlacz formy fali jest płynny i łatwy w interpretacji.
• Instrument posiada potężne możliwości przetwarzania danych, co ułatwia użytkownikom zarządzanie plikami fal i archiwizowanie.
• Ma ogromną funkcję przechowywania fal testowych:próbki fal testowane w miejscu mogą być wygodnie przechowywane w przyrodzie w kolejności określonej przez chińskie nazwy w celu odwołania i obserwacji w dowolnym momencie; może przechowywać ponad 8 000 rekordów impulsów niskiego napięcia i impulsów fal flashover wysokiego napięcia oraz wiele impulsówi plików fal mogą być importowane do oprogramowania komputerowego do zarządzania i analizy za pomocą komunikacji USB.
• Ultrawysoka jasność, jasność podświetlenia LED osiąga 280 nit, rozdzielczość 1024 * 600, dogodna dla środowisk narażonych na bezpośrednie światło słoneczne podczas pracy.
Specyfikacja techniczna
| Częstotliwość pobierania próbek |
80MHz |
| Amplituda impulsu niskiego napięcia |
100V±15% |
| Zakres działania |
≥65km |
| Dźwięk testue |
300 m/1 km/5 km/25km/65km |
| Szerokość impulsu |
0.125US/0.50US/2.50US/7.25US/10.0US |
| Minimalna rozdzielczość |
0.1m |
| Obszar ślepy do badania |
≤20m |
| Błąd pomiarowy |
≤±(0,5%×L+1m), L to długość kabla |
| Tryb zasilania |
ładowanie AC110V~240V, 50Hz/60Hz |
| Objętość i masa |
L358 mm × W284 mm × H168 mm -4,7 kg |
| Warunki pracy |
Temperatura -20oC~+65oC, wilgotność względna 90%, ciśnienie atmosferyczne 750±30mmHg |
Wykaz opakowań
XHDD503B
Wprowadzenie Wykrywacz usterek kabli XHDD503B wykorzystuje metodę synchronizacji akustycznej i magnetycznej do określenia punktu usterki kabla zasilania.Elektroniczny przebłysk jest generowany przez generator rozładowań uderzeniowych, odbierane i wzmocnione przez odpowiednią sondę, a dokładne położenie punktu usterki jest określane przez osąd słuchowy i wzrokowy.Jest to urządzenie, które kończy precyzyjne pozycjonowanie punktu uszkodzenia kabla w obrębie okresowego zakresu pomiaru i zbiera różnicę czasu akustycznego i magnetycznegoZintegrowany z technologią pozycjonowania, testami wspomaganymi ścieżką i innymi technologiami.dostarczanie wielu trybów badań i bogatych i zróżnicowanych szybkich informacji w celu efektywnego i dokładnego określenia lokalizacji usterki w kablu.
Wskaźniki techniczne
| Akustycznyl-magnetyczna synchroniczna funkcja stałego punktu |
| Akustycznyl-magnetyczna synchroniczna funkcja stałego punktu |
Kanał dźwiękowy |
a) Szerokość pasma
Wszystkie przechodzą: 100Hz ~ 1500Hz.
Niskie przejście: 100 Hz ~ 400 Hz.
Qualcomm: 150Hz ~ 1500Hz.
Przejście pasmowe: 200Hz~600Hz.
b) Maksymalny sygnał wzrost: >= 100 dB.
c) Dokładność w punkcie stałym: 0,1 m. |
| Kanał pola magnetycznego |
Maksymalne zwiększenie sygnału: >=100 dB |
| Tryb pozycjonowania czasu tranzytu akustomagnetycznego: wyświetlacz formy fali, wyświetlacz czasu tranzytu akustycznego i magnetycznego. |
| Wzrost sygnału: regulowany od 1 do 8 poziomów. |
| Kanał pola magnetycznego: regulowany od 1 do 8 poziomów |
| Graf wskazuje siłę sygnału dźwiękowego, a próg uruchomienia dźwięku (0 do 99 poziomów) jest regulowany. |
| Siła sygnału elektromagnetycznego jest oznaczana wykresem kreskowym, próg uruchomienia pola magnetycznego (0 do 99 poziomów) jest regulowany i posiada funkcję wyświetlacza pola magnetycznego. |
| Wskazówka graficzna siły sygnału elektromagnetycznego, regulowany próg uruchomienia pola magnetycznego, z funkcją uruchomienia pola magnetycznego. |
| A. Wykorzystanie urządzeń, o których mowa w pozycji 2A001.b.2., 2A001.c.2. lub 2A001.d.2.Może rejestrować ostatni raz różnicę czasu akustyczno-magnetycznego. |
| Zasilanie: |
a) Akumulator: wbudowany akumulator litowo-jonowy, napięcie 8,4 V, pojemność 2,4 Ah
b) Czas użytkowania: czas ciągłego użytkowania > 8 godzin;
c) Ładowarka: wejście AC220V±10%, 50Hz; wyjście nominalne 8,4V, 1A
d) Czas ładowania: <3godzin. |
| Tryb wyświetlania: 5-calowy LCD kolorowy, rozdzielczość 854*480, z funkcją dotykową. |
| Temperatura środowiska pracy: -20°C-65°C, wilgotność≤90% RH, wysokość <4500 m. |
