| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE ISO |
| Numer modelu: | XHDD503 ＋ XHGG502 |

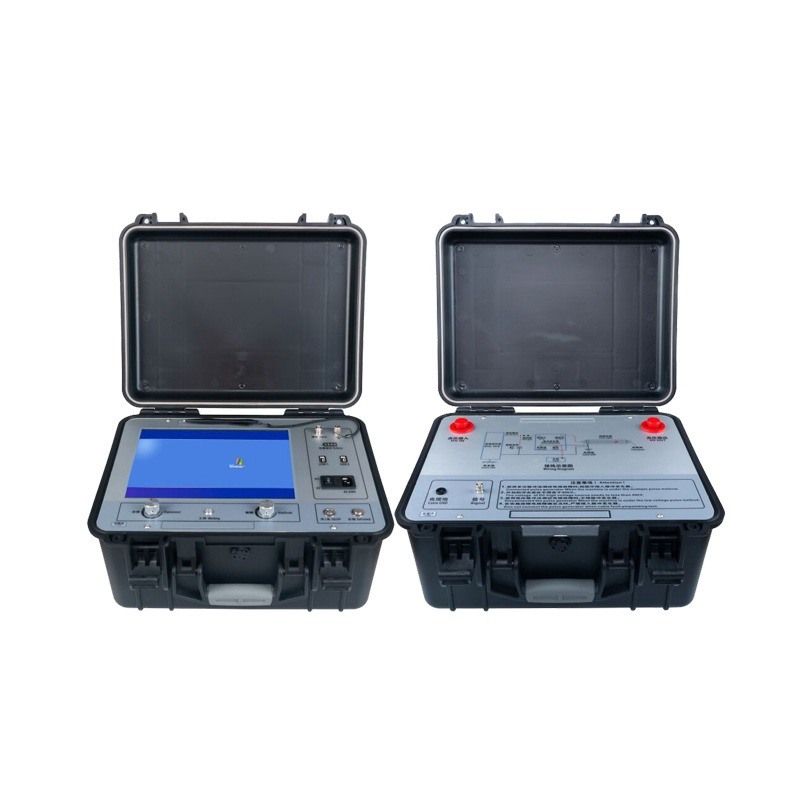

XHDD503+XHGG502
Wstęp
Przyrząd do lokalizacji uszkodzeń kabli wykorzystuje metodę synchronizacji akustycznej i magnetycznej w celu określenia punktu uszkodzenia kabla zasilającego. Przeskok elektroniczny jest generowany przez generator wyładowań uderzeniowych, wychwytywany i wzmacniany przez odpowiednią sondę, a dokładna lokalizacja punktu uszkodzenia jest określana na podstawie oceny słuchowej i wzrokowej. Jest to urządzenie, które dokonuje precyzyjnego pozycjonowania miejsca uszkodzenia kabla w przybliżonym zakresie pomiarowym oraz zbiera akustyczną i magnetyczną różnicę czasu. Integruje technologię pozycjonowania, testowanie wspomagane ścieżką i inne technologie, zapewniając wiele trybów testowych oraz bogate i różnorodne informacje, umożliwiające wydajną i dokładną lokalizację uszkodzeń kabli.
1.Wskaźniki techniczne
| 1 | Parametry filtra | Wszechprzepustowy: 100 Hz ~ 1600 Hz. Dolnoprzepustowy: 100 Hz ~ 300 Hz. Qualcomm: 160 Hz ~ 1600 Hz. Pasmo przenoszenia: 200 Hz ~ 600 Hz. |
| 2 | Wzmocnienie kanału | Możliwość regulacji 8 poziomów. |
| 3 | Wzmocnienie kanału magnetycznego | Możliwość regulacji 8 poziomów. |
| 4 | Wzmocnienie wyjściowe | 16 poziomów (0 ~ 112 dB) |
| 5 | Impedancja wyjściowa | 350 Ω |
| 6 | Dokładność pozycjonowania akustomagnetycznego | mniej niż 0,2 m. |
| 7 | Dokładność identyfikacji ścieżki | mniej niż 0,5 m. |
| 8 | Zasilanie | Standardowe baterie litowe 4*18650. |
| 9 | Czas czuwania | ponad 8 godzin. |
| 10 | Tom | 428 dł. × 350 szer. × 230 wys |
| 11 | Piksele ekranu | 854-480 |
| 12 | Jasność | 800 nitów |
| 13 | Jednostka prędkości transmisji | 0-100ms |
| 14 | Dokładność | 1 ms |
| 15 | Pasmo dźwięku | 100-1,6 kHz |
| 16 | Szerokość pasma cewki magnetycznej | 100-20 kHz |
| 17 | Zarówno dźwięk, jak i magnetyzm są | większy niż 75 dB |
| 18 | Waga | 6.5kg. |
| 19 | Temperatura otoczenia | -25~65°C; Wilgotność względna: ≤90%. |
Wprowadzenie do panelu operacyjnego
1 Regulacja: Naciśnij przycisk regulacji, aby wejść do interfejsu regulacji i obróć przycisk regulacji, aby ustawić parametry regulacji;
2 Zasilanie: Włączanie i wyłączanie zasilania systemu. Włączając system, należy nacisnąć i przytrzymać przycisk zasilania przez 3 do 4 sekund, aż usłyszysz długi sygnał dźwiękowy, po czym możesz podnieść przycisk; podczas wyłączania należy nacisnąć i przytrzymać przycisk zasilania przez 3 do 4 sekund;
3 Wyświetlacz: 5-calowy wyświetlacz dotykowy.
1 Czujnik: Port do podłączenia czujnika sondy;
2 Ładowanie: port podłączenia ładowarki;
3 Dedykowane gniazdo słuchawkowe.
Lista pakowania
Wyobraź sobie tę scenę
Dokładnie i szybko wykrywa główną awarię izolacji kabli zasilających o napięciu 35 kV i niższym; skalibrować długość kabla; z grubsza sprawdź odległość uszkodzenia kabla
*Wstępna lokalizacja uszkodzeń kabli za pomocą reflektometru XHGG502 w oparciu o metodę odbicia impulsu niskiego napięcia (TDR),
metoda przeskoku wysokiego napięcia (tj. ICE, DECAY), metoda odbicia impulsu odbicia łuku (pojedynczy łuk i wielokrotny łuk ARC) Wstępna lokalizacja uszkodzeń kabla: za pomocą reflektometru XHGG502 w oparciu o metodę odbicia impulsu niskiego napięcia (TDR) i metodę zaniku wysokiego napięcia (rozgorzenia) (DECAY), metodę odbicia łuku (pojedynczy/wielokrotny impuls).
Istnieją trzy tryby testowe XHGG502: impuls niskiego napięcia, przeskok wysokiego napięcia, multi-shot ARC.
Poniższy rysunek przedstawia odległość uszkodzenia kabla zmierzoną przy użyciu trybu testu wielopunktowego ARC XHGG502.
Poniższy rysunek przedstawia odległość uszkodzenia kabla zmierzoną przy użyciu trybu testu przeskoku wysokiego napięcia XHGG502
Poniższy rysunek przedstawia długość kabla lub odległość zwarcia obwodu otwartego kabla zmierzoną przy użyciu trybu testu impulsu niskiego napięcia XHGG502. W przypadku stosowania metody impulsowej niskiego napięcia nie ma konieczności podłączania generatora impulsów wysokiego napięcia. Inne metody testowe muszą być stosowane w połączeniu z generatorem impulsów wysokiego napięcia.
Nowa wersja Nowa wersja
Generator impulsów wysokiego napięcia XHHV535-2L jest używany głównie do wyładowań udarowych podczas testu uszkodzenia kabla. Może być również stosowany do testu napięcia wytrzymywanego prądem stałym innego sprzętu elektrycznego. To urządzenie integruje źródło wysokiego napięcia prądu stałego, kondensator magazynujący energię, przerwę kulową wyładowczą itp. To urządzenie całkowicie zastępuje tradycyjne kilkusetkilogramowe transformatory testowe, skrzynki operacyjne i kondensatory magazynujące energię impulsową (zwykle zestaw transformatorów 5 kVA waży ponad 60 kilogramów, skrzynka sterownicza waży ponad 30 kg, a kondensator magazynujący energię impulsów ponad 20 kg). W zasilaczu zastosowano precyzyjne, stabilne, specjalne komponenty elektroniczne wysokiego napięcia oraz technologię wysokiego napięcia o wysokiej częstotliwości, dzięki czemu cała maszyna jest prosta w konstrukcji i wyjątkowo lekka. Aby zachować nawyk używania transformatorów i skrzynek operacyjnych do generowania wysokiego napięcia prądu stałego, w tym generatorze impulsów zastosowano humanizowany tryb projektowania i działania, który jest bezpieczny i niezawodny. Naprawdę osiągnięto efekt braku uszkodzeń w wyniku uderzenia, a zwarcie wysokiego napięcia do masy może również działać normalnie. Jest to obecnie najlżejszy i najbardziej przyjazny dla użytkownika przenośny sprzęt wysokiego napięcia prądu stałego. Jest to idealny produkt do wykrywania uszkodzeń kabli zasilających.
Cechy produktu
★ Z funkcją automatycznego zabezpieczenia przed przetężeniem, przepięciem i przegrzaniem;
★ Z napięciem wytrzymywanym DC, funkcją wyładowania udarowego;
★ Wyjście impulsowe wysokiego napięcia jest jednolite i kontrolowane;
★ Funkcja superzabezpieczenia przed zwarciem, która może spowodować bezpośrednie zwarcie wyjścia wysokiego napięcia do masy;
★ Posiada dwa 2,5-poziomowe mierniki wskazujące prąd i napięcie, które są intuicyjne i przejrzyste, a na pierwszy rzut oka widać, czy punkt zwarcia jest całkowicie rozładowany, a proces rozładowania jest odzwierciedlany w czasie rzeczywistym;
★ Pomiar napięcia po stronie wysokiego napięcia
Dane techniczne
| Napięcie impulsowe | 0-35 kV |
| Ciśnienie cząstkowe wysokiego napięcia | 2,5 klasy |
| Wbudowany kondensator | 2μF |
| Moc rozładowania | 0 ~ 1225 J |
| Polaryzacja napięcia wyjściowego | polaryzacja ujemna |
| Zabezpieczenie nadprądowe | 8mA (więcej niż 3 sekundy) |
| Moc uderzenia | 400 W |
| Ochrona przed nadmierną temperaturą | 85°C |
| Objętość (mm) | 540 dł. × 300 szer. × 450 wys |
| Waga | nie więcej niż 25 kg |
| nie więcej niż 25 kg | AC 220 V ± 10%/50 Hz ± 2 Hz |
| Temperatura otoczenia | -20~+60°C |
Wprowadzenie do panelu
1. Uziemienie bezpieczeństwa: Masa obudowy przyrządu musi być niezawodnie połączona z ziemią, aby zapobiec zelektryzowaniu obudowy przyrządu.
2. Uziemienie wysokiego napięcia: Znane również jako ogon wysokiego napięcia, musi być niezawodnie uziemione, aby zapobiec wyciekom i wyładowaniom wysokiego napięcia. Słaby kontakt może spowodować brak zwiększenia napięcia, przebicie wysokiego napięcia wewnętrznych elementów przyrządu i wypadki związane z bezpieczeństwem spowodowane wyciekiem lub wyładowaniem wewnątrz przyrządu.
3. Masa próbkowania: Zacisk ujemny kondensatora magazynującego energię impulsów znajduje się pod wysokim napięciem i musi być niezawodnie uziemiony. Służy do próbkowania, gdy kształt fali jest próbkowany w stanie przeskoku wysokiego napięcia testera uszkodzeń kabli. (Bez próbkowania przeskoku wysokiego napięcia nadal wymagane jest niezawodne uziemienie).
4. Przycisk rozładowania: Naciśnij ten przycisk, aby zetknąć się ze szczeliną kulową i rozładować ręcznie. (Czas trwania każdego naciśnięcia klawisza nie może przekraczać 1 s).
5. Przycisk startu wysokiego napięcia: Gdy świeci się lampka przycisku startu, oznacza to, że napięcie wyjściowe jest w pozycji zerowej. Gdy lampka się świeci, przycisk Start jest aktywny. Jeśli lampka przycisku Start nie świeci się po włączeniu wyłącznika zasilania, przekręć pokrętło regulacji napięcia w kierunku przeciwnym do ruchu wskazówek zegara, aż lampka się zaświeci. Gdy lampka przycisku się świeci, naciśnij ten przycisk, aby uruchomić urządzenie i wygenerować wysokie napięcie wyjściowe.
6. Przycisk zatrzymania wysokiego napięcia: Po zakończeniu testu lub wystąpieniu nieprawidłowości naciśnij ten przycisk, aby odciąć wyjście wysokiego napięcia, lampka wysokiego napięcia zgaśnie, a wewnętrzna kula wyładowcza przestanie działać. Gdy klawisz stop jest włączony, oznacza to, że na wyjściu jest wysokie napięcie, a gdy jest wyłączony, oznacza to, że nie ma wyjścia wysokiego napięcia.
7. Wyłącznik zabezpieczenia nadprądowego: Naciśnięcie oznacza, że uruchomiła się funkcja zabezpieczenia nadprądowego; gdy się pojawi, oznacza to, że przyrząd uruchomił zabezpieczenie nadprądowe.
8. Regulacja napięcia: Po włączeniu urządzenia należy najpierw przekręcić pokrętło cozgodnie z ruchem wskazówek zegara do końca, naciśnij przycisk Start, a następnie przereguluj zgodnie z ruchem wskazówek zegara, aby zwiększyć wysokie napięcie wyjściowe z małego do dużego, i wyreguluj w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć wysokie napięcie wyjściowe z dużego do małego.
9. Przełącznik zasilania: „I gear” włącza wyłącznik zasilania AC 220 V, a „0 gear” wyłącza zasilanie systemu.
10.Oprawa bezpiecznika: miejsce montażu bezpiecznika sieci zasilającej AC 220V.
11. Gniazdo zasilania: robocze zasilanie instrumentu, port przyłączeniowy AC 220 V.
12. Ustawienie czasu: Ustaw odstęp czasu rozładowania.
13. Amperomierz: wskazanie prądu po stronie wysokiego napięcia.
14. Woltomierz: napięcie wyjściowe wysokiego napięcia wskazujące miernik kV.
15. Wyjście wysokiego napięcia (EMP): W przypadku uderzenia w wyładowanie podłącz linię wyjściową wysokiego napięcia.
16. Wyjście wysokiego napięcia (DC): Jeśli napięcie prądu stałego wytrzymuje napięcie, podłącz linię wyjściową wysokiego napięcia.
Lista pakowania
Zastosowanie - lokalizacja uszkodzeń kabli podziemnych
Jesteśmy profesjonalnym producentem sprzętu do wykrywania uszkodzeń kabli, możemy dostosować dla Ciebie specjalne rozwiązanie techniczne.
Witamy, skontaktuj się z nami, aby uzyskać więcej informacji.
