Zasada działania

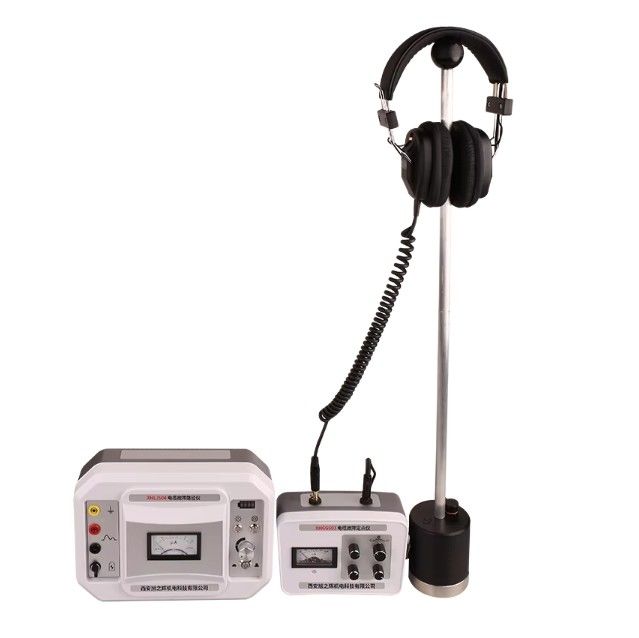

Lokalizator kabli XHLJ504 składa się z generatora sygnału ścieżki dużej mocy (nadajnika) i odbiornika wymaganego do wykrywania zakopanych tras kablowych.
Podstawową zasadą działania miernika trasy kablowej jest użycie generatora sygnału trasy (tj. hosta nadającego sygnał miernika trasy) do wprowadzenia sygnału impulsowego trasy do testowanego kabla, generując w ten sposób fale elektromagnetyczne, a następnie odbierając je za pomocą sondy, a odbiornik wzmacnia odebrany sygnał. Po przetworzeniu sygnał jest wysyłany do słuchawek i miernika wychyłowego.
Ten traser kablowy ocenia zakopaną trasę i głębokość kabla na podstawie szczytów dźwiękowych, dolin dźwiękowych i stopnia wychylenia miernika wychyłowego w słuchawkach.
WielofunkcyjnośćOdbiornik trasy kablowej jest używany w połączeniu z sondami i słuchawkami itp. i może być używany jako pinpointer uszkodzeń kabli.
Parametry techniczne
Nadajnik
| Sygnał wyjściowy |
15 kHz przerywany |
| Moc wyjściowa |
100W |
| Prąd wyjściowy |
0～2A |
| Zasilanie |
220V (1±10%) 50Hz (1±5%); |
Odbiornik
| Powiększenie |
500 000 razy |
| Dokładność wykrywania |
±0,2 m |
| Impedancja wyjściowa |
350Ω |
| Zasilanie |
dwie standardowe baterie 9V |
| Prąd spoczynkowy |
<10mA |
Cechy
1. Wykorzystuje tradycyjną zasadę indukcji elektromagnetycznej, silna zdolność przeciwzakłóceniowa.
2. Z funkcjami ochrony nadprądowej i zwarciowej, jest bezpieczny i niezawodny.
3. Wysoka moc wyjściowa, nieograniczona długością kabla, obwód otwarty również może znaleźć trasę.
4. Wyjście jest regulowane bezstopniowo, odpowiednie dla różnych miejsc testowych, z dużą adaptacją.
5. Super mocne powiększenie, głębokość wykrywania jest większa niż 10 metrów.
6. Konstrukcja o bardzo niskim zużyciu energii, prąd spoczynkowy jest mniejszy niż 10mA.
7. Konstrukcja miernika analogowego, siła sygnału i trend są widoczne na pierwszy rzut oka.
8. Poziom zerowy można regulować dowolnie, co jest odpowiednie dla wszelkiego rodzaju silnych i słabych scen.
