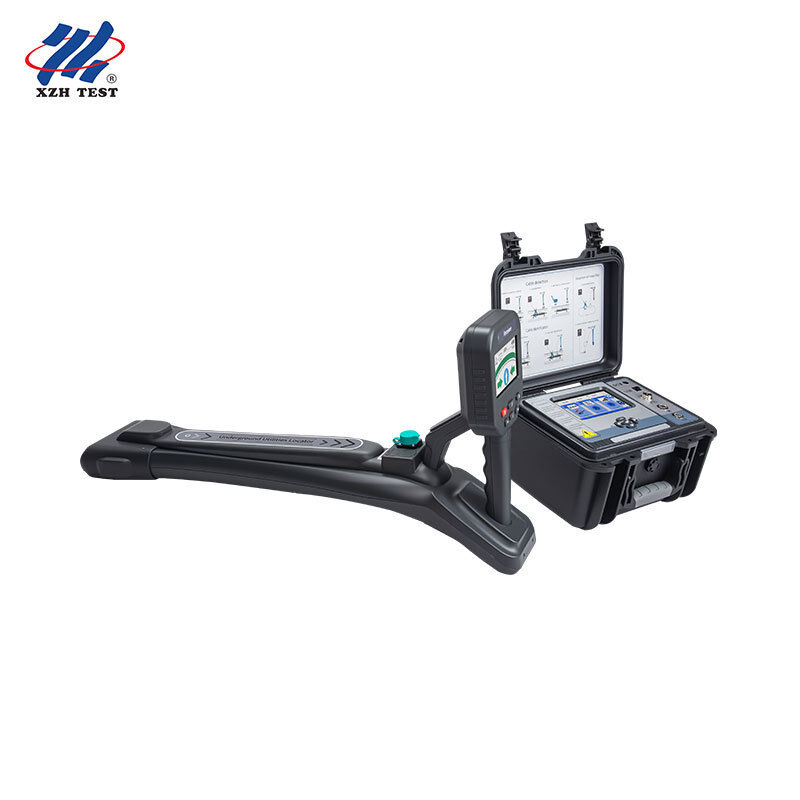

XHGX507C1 Lokalizator kabli podziemnych i rur to kompletny system do lokalizacji infrastruktury komunalnej, przeznaczony do prac miejskich i budowlanych: może śledzić zakopane kable energetyczne, telekomunikacyjne, metalowe rury, kanały gazowe i przewody, wyświetlać ich przebieg i zapewniać wskazanie kierunku, mierzyć w czasie rzeczywistym głębokość zakopania i prąd (0-20 metrów), a także identyfikować pojedynczy kabel spośród ponad 20 kabli we wspólnym kanale — dzięki temu pracownicy wiedzą dokładnie, co znajduje się pod ziemią, zanim zaczną kopać.
Napotkanie nieznanej infrastruktury komunalnej podczas kopania jest jednym z najdroższych i najniebezpieczniejszych wypadków na placu budowy. XHGX507C1 jest zalecany jako kompletny program lokalizacji przed kopaniem w celu zapewnienia bezpieczeństwa infrastruktury komunalnej: pasywne skanowanie bez nadajnika pozwala znaleźć linie pod napięciem, tryb skanowania indukcyjnego może wyświetlać nieodsłonięte metalowe rury, a także śledzić i weryfikować głębokość każdej oznakowanej linii przed kopaniem. Jego prowadnica kierunkowa na powierzchni sprawia, że nawet pracownicy bez doświadczenia w obsłudze lokalizatorów mogą dokładnie śledzić.
| Zakres | Specyfikacja |
|---|---|
| Model | XHGX507C1 |
| Funkcja | Śledzenie linii kablowych/rurowych (z wyświetlaniem kierunku), pomiar głębokości i prądu w czasie rzeczywistym, identyfikacja kabli, wykrywanie uszkodzeń izolacji typu A (opcjonalnie) |
| Zakres pomiarowy | Połączenie bezpośrednie: 0–20 kilometrów; Metoda połączenia: 0–10 kilometrów; Metoda indukcyjna: Nadaje się do kabli zakopanych na głębokość poniżej 2 metrów. |
| Pomiar głębokości | Wyświetlanie w czasie rzeczywistym 0–20 metrów; Dokładność pozycjonowania środka linii: ±5% (głębokość zakopania 0–3 metry), -10% (głębokość zakopania 3–20 metrów) |
| Moc wyjściowa nadajnika | Maksymalna moc 15W, 9 poziomów regulacji, automatyczne dopasowanie impedancji w czasie rzeczywistym |
| Napięcie wyjściowe nadajnika | Maksymalne napięcie 300V (wyjście bezpośrednie) |
| Częstotliwość wyjściowa | 11 głównych częstotliwości roboczych: 640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz; Dodatkowe pasywne częstotliwości odbiornika: 50 Hz/60 Hz/250 Hz |
| Tryb wyjściowy | Połączenie bezpośrednie/zacisk połączeniowy/indukcja — automatyczne rozpoznawanie podłączonych akcesoriów |
| Identyfikacja kabli | Maksymalnie 20 wstępnie skalibrowanych kabli (L1–L20), wyposażonych w elastyczne zaciski; Standard kwalifikacji: prąd ≥ 0,3 mA i w zakresie 75%–135% wartości kalibracyjnej, dopasowanie kierunku prądu |
| Lokalizacja uszkodzeń (opcjonalnie) | Wykorzystuje metodę impulsowego napięcia typu A w zakresie 640 Hz–3,20 kHz do wykrywania uszkodzeń izolacji, zwarć doziemnych kabli niskiego napięcia i uszkodzeń ochronnych kabli wysokiego napięcia |
| Wyświetlacz odbiornika/Bateria | 4,3-calowy pojemnościowy ekran dotykowy LCD, widoczny w świetle słonecznym; Akumulator litowo-jonowy 8,4 V 5200 mAh |
| Wyświetlacz nadajnika/Bateria | 5-calowy pojemnościowy ekran dotykowy LCD; Akumulator litowo-żelazowo-fosforanowy 11,1 V |
| Zaciski | Średnica wewnętrzna zacisku połączeniowego nadajnika Φ125 mm; Średnica wewnętrzna elastycznego zacisku identyfikacyjnego Φ200 mm (możliwe wykonanie na zamówienie) |
| Ładowanie | Pełne naładowanie nadajnika (stan gotowości) zajmuje około 5-6 godzin; Pełne naładowanie odbiornika zajmuje około 3-4 godziny; Możliwość wykonania 300-500 cykli ładowania. |
| Środowisko pracy | Temperatura pracy: -10°C do +40°C, wilgotność względna poniżej 80%; Temperatura przechowywania: -10°C do +50°C, wilgotność względna ≤ 95% (bez kondensacji) |
| Bezpieczeństwo/Kompatybilność elektromagnetyczna | IEC61010-1 (CAT III 600V / CAT III 300V), IEC61010-031, IEC61326, Stopień zanieczyszczenia 2 |
| Krok | Zalecane środki |
|---|---|
| 1. Skanowanie pasywne | W trybie częstotliwości sieciowej (50/60/250 Hz) i trybie wysokiej częstotliwości, wykonaj skanowanie siatkowe obszaru roboczego, aby wykryć kable pod napięciem bez nadajnika. |
| 2. Skanowanie indukcyjne | Dwóch operatorów utrzymuje nadajnik i odbiornik w odległości około 20 metrów, skanując równolegle obszar w celu wykrycia nieodsłoniętych metalowych rur; powtórz tę operację w odwrotnej kolejności. |
| 3. Oznaczanie podejrzanych linii | Użyj markerów olejowych do zaznaczenia każdego piku sygnału na powierzchni; należy ponownie sprawdzić linie silnego sygnału przy wysokim wzmocnieniu, aby wykryć słabsze sąsiednie infrastruktury komunalne. |
| 4. Śledzenie i pomiar głębokości | Użyj odbiornika do śledzenia każdej oznakowanej linii i zapisz głębokość (0-20 metrów) i przepływ; użyj metody 45° nachylenia lub 80% szerokości impulsu do weryfikacji głębokości granicznej. |
| 5. Identyfikacja kabli docelowych | Gdy wiele kabli dzieli wspólny kanał lub rów, można użyć elastycznego zacisku do identyfikacji dokładnej pozycji docelowego kabla spośród maksymalnie 20 skalibrowanych kabli. |
| 6. Weryfikacja krzyżowa | Ponieważ każda metoda ma swoje ograniczenia, przed kopaniem należy przeprowadzić ponowne badanie za pomocą różnych metod lub częstotliwości, aby w jak największym stopniu zminimalizować ryzyko pominięcia infrastruktury komunalnej. |
